压力容器配套布雷蝶阀及管路部件三维设计

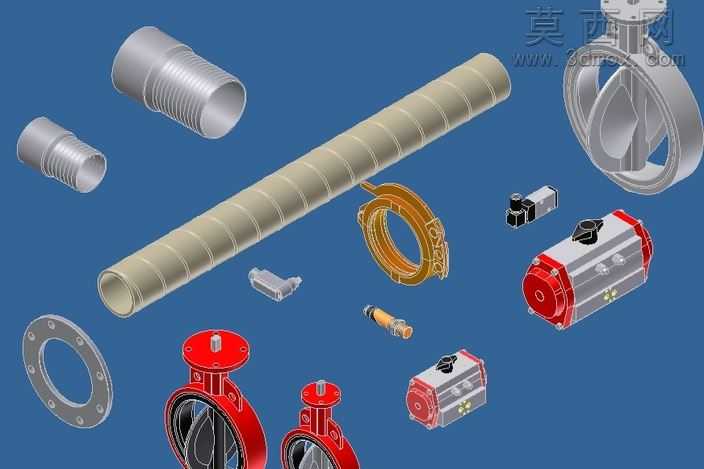

本套三维模型围绕密相压力容器的管路配套部件展开设计，核心采用布雷蝶阀系列规格，覆盖S92al-83型6英寸、8英寸通径以及S92al-127型10英寸通径的蝶阀产品，同时整合了管路连接所需的外丝接头、密封法兰、长输管路、气动执行机构、信号反馈组件、连接紧固件等全套配套部件，完整还原了压力容器管路阀组的装配逻辑。建模过程严格遵循工业管路设计的尺寸规范，针对不同部件的结构特征采用差异化建模逻辑：对于外丝接头、密封法兰这类标准回转类零件，采用草图旋转加螺纹扫描切除的方式完成建模，精准还原外螺纹的牙型轮廓与法兰的螺栓孔分布、密封水线结构；对于长距离输送管路，采用薄壁拉伸加环形阵列加强筋的方式构建，还原管路外壁的环形加强结构，保证模型轻量化的同时兼顾结构辨识度；核心的布雷蝶阀部分，分别构建阀体、阀板、阀杆、密封胶圈等子零件，按照实际装配关系完成配合约束，还原蝶阀的启闭转动结构逻辑，其中红色涂装的阀体采用实体抽壳加圆角过渡处理，还原铸件阀体的圆润边角特征，金属阀板采用抛光金属材质参数设置，还原阀板的精密加工表面质感。配套的气动执行器采用分体式建模，分别构建缸体、端盖、活塞轴、信号指示模块、气路接口等结构，表面做分色处理，红色端盖与银灰色缸体形成清晰视觉区分，执行器上的状态指示旋钮、气路接头、固定螺栓等细节均做等比例还原，保证模型的装配完整性。整套模型的材质设置贴合工业实际应用场景：金属管路、接头、法兰采用磨砂碳钢材质参数，调整反射粗糙度模拟工业金属的哑光质感；蝶阀密封胶圈、法兰密封垫片采用橡胶材质，设置低反光、高漫反射参数还原橡胶的视觉特征；气动执行器的端盖采用喷涂红漆材质，添加细微颗粒质感模拟漆面的细微肌理；信号反馈组件、气路接头等小零件采用发黑处理金属材质，与主体碳钢部件形成视觉层次区分。设计过程中充分考虑部件的装配干涉校验，所有连接部件的配合尺寸均做对应匹配，法兰的螺栓孔位置、蝶阀与管路的对接通径、气动执行器与阀杆的连接尺寸均保持参数一致，可直接用于压力容器管路布局的方案演示、装配教学以及阀组选型的可视化参考，完整呈现了密相压力容器管路阀组的部件构成与装配关系。
