偏心轴类工件装夹定位工装结构

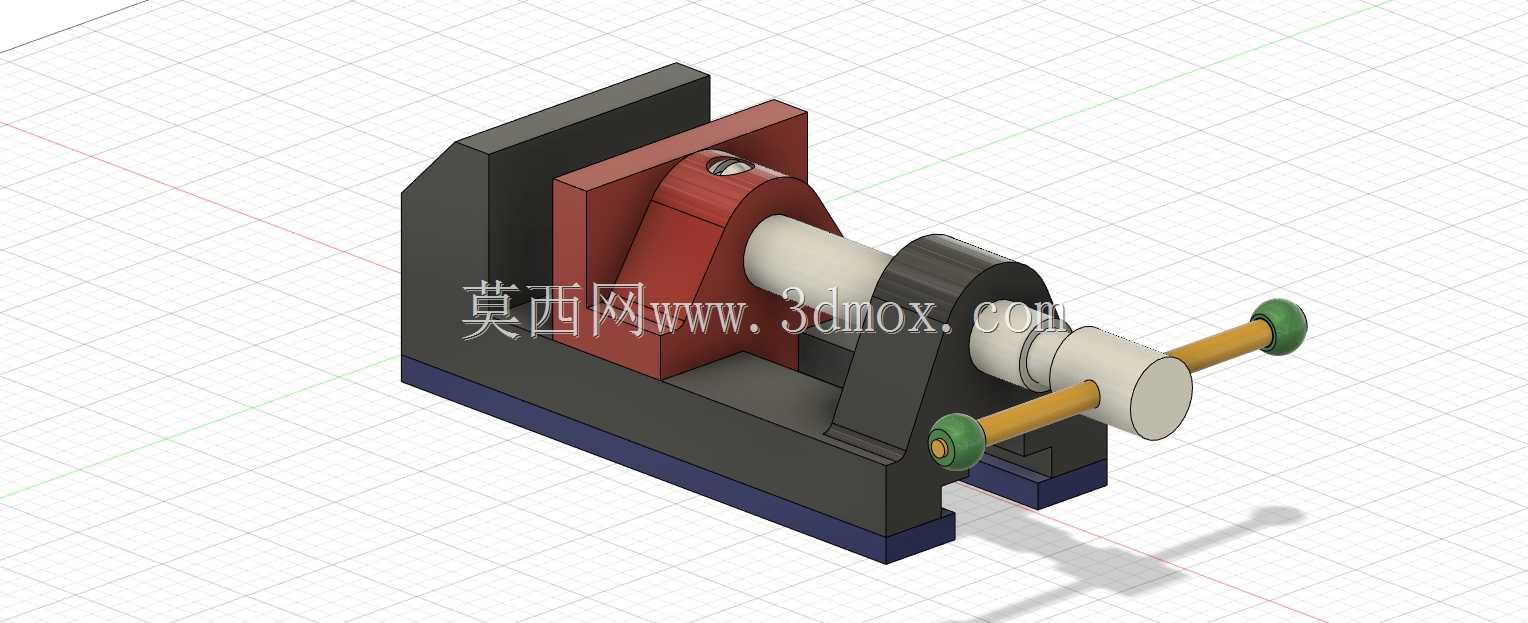

　　在小型轴类零件的铣削、钻孔、端面打磨工序里，这类偏心装夹定位结构的应用场景十分广泛，尤其是针对带台阶的偏心轴、销轴类工件，常规平口钳无法保证装夹后的同轴度与偏心距精度，这类专用工装就能直接解决批量加工时的定位一致性问题。从结构组成来看，整套工装采用L型整体基座作为承载主体，基座底部做了加厚处理，底面设置两个定位凸台，可直接嵌入机床工作台的T型槽内完成快速定位，安装时不需要额外打表找正基座位置，只要将凸台卡入对应槽位，压紧基座侧边的压板即可完成固定，安装边界控制在长180mm、宽120mm、高110mm的范围内，不会占用过多工作台面空间，适配多数小型台式钻床、台式铣床的工作台安装尺寸。

　　工装的夹紧单元分为固定支撑端与活动顶紧端两部分，固定侧采用分体式V型块结构，V型块的夹角设置为90度，接触面做了淬火硬化处理，硬度达到HRC45-50，避免长期装夹工件出现接触面凹陷磨损，V型块通过内六角螺栓固定在基座的立式支撑板上，支撑板与基座为一体式铣削成型，不存在装配间隙带来的装夹误差。活动顶紧侧采用滑动式压块结构，压块同样带V型定位面，与固定侧V型块保持同轴度公差0.02mm以内，压块后方连接横向推杆，推杆穿过基座另一侧的立式支撑座，两端设置带防滑胶套的操作手柄，扳动手柄即可推动压块沿轴向滑动，实现工件的快速夹紧与松脱，推杆的滑动行程设置为40mm，可适配直径15mm-35mm范围内的轴类工件装夹需求。

　　设计这套结构的时候，核心要解决的是偏心轴类工件装夹时的角度定位问题，因此在固定侧V型块旁额外设置了一个可调式定位挡销，挡销可根据工件的台阶长度调整伸出长度，装夹时只要将工件的台阶端面抵靠在挡销上，就能保证每一件工件的轴向装夹位置一致，加工出来的孔位、槽位轴向尺寸偏差可控制在0.03mm以内，完全满足普通机加工的尺寸公差要求。考虑到加工过程中会产生切削碎屑，整套工装的所有配合面都做了15度的倒角排屑设计，滑动推杆与支撑座的配合间隙控制在0.01mm-0.02mm之间，既保证滑动顺畅，又能避免碎屑进入配合面造成卡滞。

　　实际使用过程中，操作人员只需要将待加工的轴类工件放置在两个V型块之间，推动手柄带动活动压块顶紧工件，确认工件台阶端面抵靠定位挡销后，就可以启动设备进行加工作业，装夹单件工件的时间不超过10秒，相比传统用压板直接压在工作台上的装夹方式，效率提升60%以上，而且装夹精度不受操作人员操作水平的影响，批量加工的尺寸一致性更好。工装的所有外露金属部件都做了发黑防锈处理，在车间潮湿的加工环境下也不会轻易生锈，日常维护只需要定期在推杆的配合面涂抹少量润滑脂即可，没有复杂的维护要求。针对不同直径的轴类工件，只需要更换对应尺寸的V型块，不需要更换整套工装基座，改造成本极低，可快速适配不同规格的轴类零件加工需求，在小型机械加工车间、五金零件加工作坊的小批量轴类零件生产场景中，这类工装的实用性非常突出，既不需要复杂的气动、液压驱动结构，纯手动操作就能满足装夹力度要求，不会出现夹伤工件表面的问题，也不存在气动元件漏气、液压元件漏油的故障隐患，长期使用的稳定性更强。
