塔式起重机附着操作平台结构设计

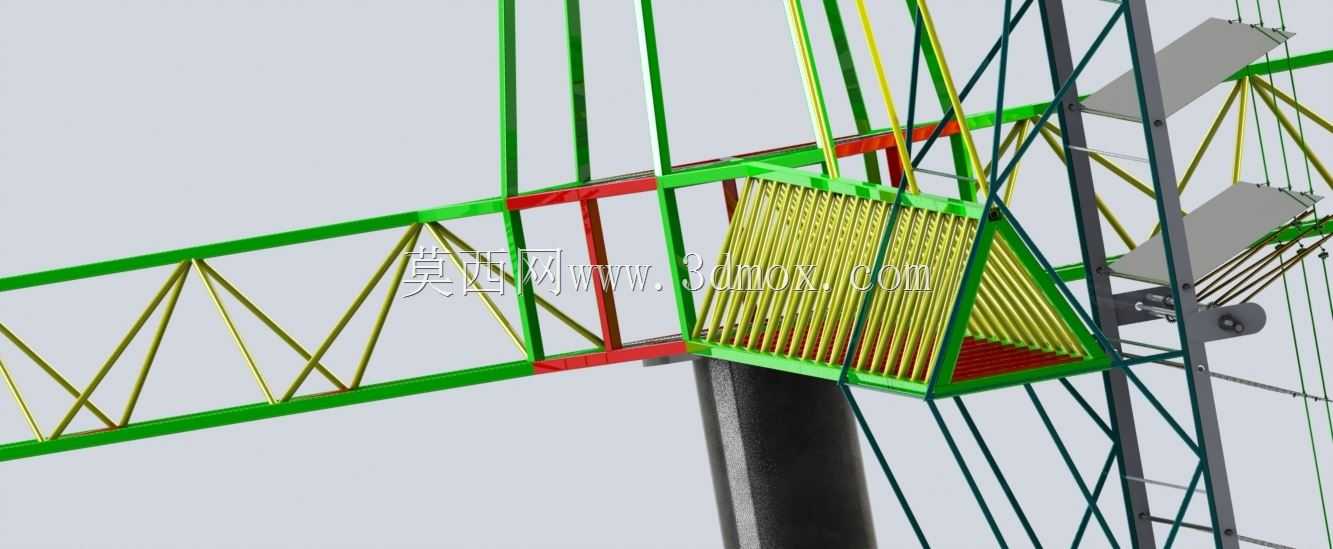

　　在建筑施工垂直运输作业场景中，塔式起重机的塔身附着节点维护、标准节检修作业长期面临高空作业防护不足的痛点，常规临时搭设的脚手板平台存在固定不牢、防护间隙大、易受风力扰动失稳的问题，这套附着式操作平台的结构设计，正是针对塔机高空检修作业的安全防护需求完成的三维结构方案。从结构组成来看，平台主体采用三角桁架式受力框架，主承力梁采用矩形截面型钢焊接成型，直接通过抱箍式连接件与塔机塔身标准节的主弦杆固定，无需在塔身结构上额外焊接开孔，避免对塔机原有受力结构造成损伤，适配市面上多数主流截面尺寸的方管主弦杆塔身，安装时仅需通过高强螺栓锁紧抱箍夹板即可完成固定，单组平台的现场安装作业可在2小时内完成，无需动用大型吊装设备配合。

　　平台的作业面采用格栅式防滑踏板铺设，踏板间隙控制在15mm以内，既可以避免作业面积存雨水、焊渣等杂物，也能防止小型工具从踏板间隙坠落伤及地面人员，踏板下方设置两道横向承力次梁，次梁与主框架之间采用螺栓连接，后期若出现踏板变形损坏可单独拆解更换，无需整体拆卸平台结构。平台临边设置1.2m高的防护栏杆，栏杆采用双层横杆设计，底部设置180mm高的挡脚板，栏杆立柱与主框架焊接为整体，所有临边位置预留防护网挂接孔，可直接固定密目安全网实现全封闭防护，避免作业人员高空坠落风险。从设计思路上，这套平台充分考虑了塔机附着节点的作业空间需求，平台的内凹轮廓完全贴合塔身附着杆的安装角度，作业人员站在平台上可直接完成附着杆螺栓紧固、焊缝检查、

　　销轴润滑等常规检修作业，无需探身超出防护范围操作，平台的额定承载能力按照2kN/㎡设计，可同时容纳3名作业人员携带工具开展作业，完全满足日常检修的载荷要求。在安装边界控制上，平台整体外伸长度控制在1.2m以内，避免超出塔机附墙后的旋转半径范围，不会与施工建筑的外脚手架、外立面防护结构发生干涉，平台的所有结构件均采用模块化拆分设计，单件最大重量不超过40kg，可通过施工电梯直接运输至对应高度楼层，无需借助塔机吊次转运，适配高层建筑施工中塔机随楼层升高逐步加节附着的作业节奏。结构的受力验算环节，针对高空风载荷做了专项强化，主框架的斜撑杆采用等边角钢对称布置，可有效抵消横向风载对平台的水平推力，

　　连接抱箍的抗滑承载力按照12级风载荷下的水平力做了冗余设计，避免极端天气下平台出现滑移脱落风险。不同于传统落地式检修架或悬挑脚手架，这套附着式平台直接固定在塔身结构上，随塔机加节、附着工序同步提升安装，不需要反复搭设拆除，可大幅降低高空检修作业的防护设施搭设成本，也减少了临边高处作业的风险点。平台的色彩标识也做了针对性设计，主承力结构采用醒目的工程绿色涂装，临边防护栏杆采用黄黑间隔警示色，可在高空环境下清晰辨识平台边界，避免塔机司机操作时误碰平台结构，也能提醒作业人员注意临边位置。在细节处理上，平台与塔身贴合的边缘设置了可调节的间隙挡板，挡板可根据塔身主弦杆的实际尺寸调整伸缩量，将平台与塔身之间的间隙控制在50mm以内，防止小尺寸物件从间隙处坠落。这套结构方案的三维建模过程中，所有型材连接节点均按照实际焊接、螺栓连接的工艺要求建模，没有出现干涉、无法装配的结构问题，可直接导出加工图纸用于车间下料制作，所有连接孔位均配钻加工，现场安装时无需二次扩孔，大幅提升现场装配效率。
