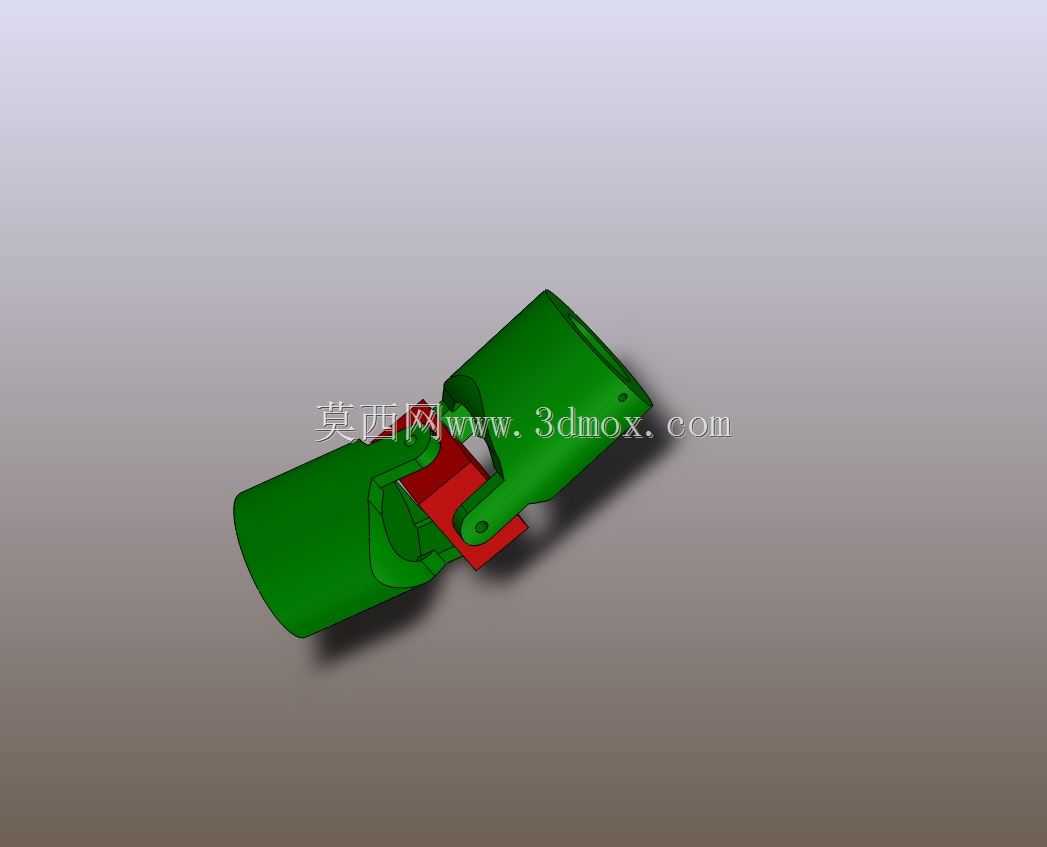

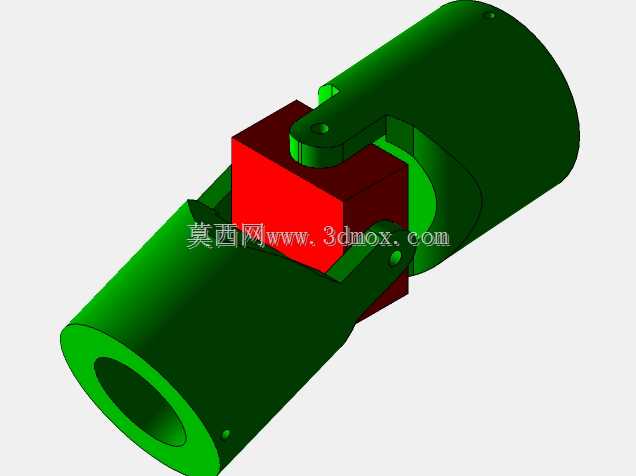

铰接式快装管接卡扣结构三维设计

　　这款铰接式卡扣结构主要面向流体输送管路、线束防护套管的快速装拆场景设计，在气动设备布线、小型液压管路排布、农业灌溉支管接驳、户外设备线缆防护固定等场景中都能适配，相比传统螺纹紧固、扎带捆扎的固定方式，这类卡扣不需要额外工具就能完成开合操作，日常检修维护时拆装效率能提升六成以上，也不会出现螺纹锈蚀咬死、扎带剪断后无法重复使用的问题。从结构功能来看，整个部件分为两个半圆弧抱合主体、中部铰接销轴、端部锁合卡位三个核心部分，两个半圆弧主体闭合后形成完整的环形包覆腔，腔体内壁可以根据适配的管材外径做微幅公差补偿，面对管壁存在轻微尺寸偏差的PVC管、橡胶波纹管、薄壁金属护套管都能实现稳定抱紧，不会出现轴向窜动的问题；

　　中部的铰接结构采用间隙配合设计，开合角度可以达到120度以上，套入管材时不需要从管端穿入，直接在管路任意位置就能扣合安装，对于已经布设完成的老旧管路改造场景适配性极强；端部的锁合卡位采用楔形止退结构，扣合后受管路向外的张力作用会越卡越紧，不会因为设备运行产生的振动出现松脱，需要拆卸时只需要按压锁舌就能解锁，单手即可完成操作。设计过程中首先确定了核心的抱紧直径范围，针对常用的20mm到35mm外径的常规管路做适配，两个半弧主体的壁厚设置为2.5mm，既保证足够的结构强度，在常用的PP、尼龙注塑成型工艺下不会出现缩痕，也不会因为壁厚过大导致整体重量超标；铰接位置的销轴孔采用同轴度0.05mm的公差设计，销轴与孔的配合间隙控制在0.

　　1mm以内，既保证开合转动顺畅无卡滞，也不会因为间隙过大出现闭合后两个半弧错位的问题；锁合位置的楔形面角度设置为15度，这个角度下既保证扣合时的推入阻力适中，不需要过大的按压力就能完成锁止，也能保证锁止后的止退力达到150N以上，满足常规管路固定的拉力要求。安装边界方面，这款卡扣闭合后的整体外径比适配管材大8mm左右，在管路排布间距大于10mm的场景下都能顺利安装，不会和相邻的管路、设备壁面出现干涉；卡扣的轴向宽度设置为45mm，和管材的接触面积足够大，抱紧时不会因为应力集中损伤薄壁管材的外壁，对于壁厚1mm以下的薄壁波纹管也能实现稳定固定，不会出现管壁被压变形的问题。结构细节上，半弧主体的内壁做了0.2mm深度的网格状防滑纹，

　　扣合后和管材外壁的摩擦力能提升40%以上，即使管路内部存在流体脉动产生的小幅轴向窜动，卡扣也能牢牢固定在预设位置，不会出现滑移；铰接位置的两端做了翻边限位结构，销轴装入后不会从两侧滑出，不需要额外做销轴的防脱固定，减少了装配零件数量，降低生产装配的成本；锁合位置的外侧做了防滑按压凸点，拆卸时手指按压的位置摩擦力足够，即使手上沾有少量油污、水渍也能顺利按压解锁，不会出现打滑的问题。针对不同的使用场景，这款卡扣的结构还可以做针对性调整，比如在有腐蚀介质的化工场景使用时，可以将材质更换为耐酸碱的PP材质，结构尺寸不需要做任何修改就能直接适配；在需要更高结构强度的重型管路固定场景，可以将壁厚调整为3.5mm，铰接销轴更换为金属材质，就能满足更大管径、更高载荷的固定需求；如果需要在卡扣上集成管路标识功能，还可以在半弧主体的外表面预留0.5mm深度的标识位，直接粘贴标签或者注塑成型标识内容，不需要额外增加标识座的结构。整个结构的建模过程中，所有的圆角都做了R0.5以上的过渡处理，没有尖锐的棱角，安装操作时不会划伤操作人员的手部，也不会在注塑成型时出现应力集中导致的部件开裂问题；开合位置的转动副做了运动仿真验证，在全角度开合过程中没有结构干涉，锁合位置的扣合量设置为1.2mm，即使存在一定的成型尺寸公差，也能保证顺利扣合锁止，不会出现扣不上或者锁合过松的问题。
