教学用振动输送机功能原型三维设计

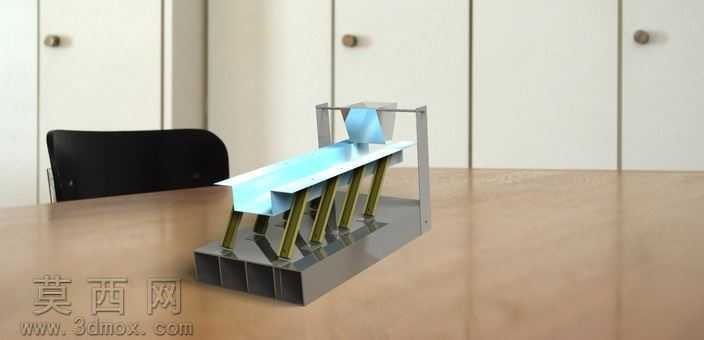

本作品为面向教学项目开发的振动输送机功能原型三维模型，整体建模过程遵循机械设计的合理性与原型验证的实用性原则，完整还原了振动输送机的核心工作结构与外观形态。建模阶段首先搭建整体支撑框架，底部采用规整的型材基座作为整机承载基础，保证结构的稳定性，基座上方设置倾斜布置的输送槽体，槽体采用薄壁钣金类建模逻辑制作，边缘做折边强化处理，既还原了实物的钣金加工特征，也保证槽体在承接、输送物料过程中的结构强度。槽体与基座之间设置多组倾斜排布的弹性支撑构件，该部分是实现振动输送的核心传力结构，建模时精准还原了支撑件的倾斜角度与排布间距，确保振动传导路径符合振动送料的动力学要求，能够让槽体在振动作用下产生定向的微幅往复运动，带动物料沿槽体斜面持续向前输送。槽体上端设置入料导向结构，建模时做了顺滑的曲面过渡处理，保证物料落入槽体时不会出现卡滞、撒漏的问题。材质渲染阶段，针对不同部件做了区分化的材质设置：底部基座采用哑光深灰色金属材质，模拟铸铁或喷涂型材的质感；弹性支撑构件采用橄榄绿哑光金属材质，还原弹簧钢类构件的外观特征；输送槽体采用淡蓝色半哑光金属材质，模拟铝合金或轻型钢板的表面质感；支撑框架采用银灰色金属材质，还原标准型材的表面效果。整体渲染采用室内自然光环境，搭配柔和的阴影效果，清晰展现各部件的装配关系与结构细节。设计思路上，本模型作为学校项目的功能原型，没有过度追求工业级设备的复杂冗余结构，而是聚焦振动输送的核心工作原理，简化了不必要的外部护罩、驱动电机外装等结构，突出槽体、弹性支撑、基座三大核心部分的装配关系与运动逻辑，既能够直观展示振动输送机的工作原理，也可作为原理验证、教学演示的数字化载体，方便学习者快速理解振动送料的结构逻辑与运动特点，模型各部件均做了独立的实体建模，可支持后续的结构拆解、运动仿真拓展，也可根据实际需求调整支撑角度、槽体倾斜度等参数，适配不同的教学演示或原型迭代需求。
