箱式货物动力滚筒输送设备三维设计

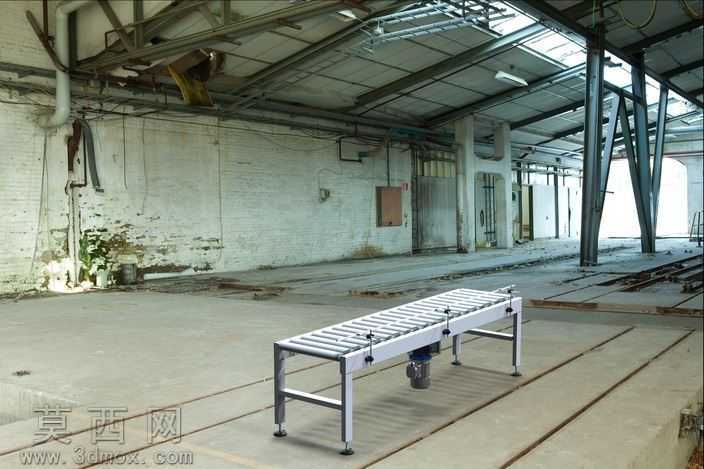

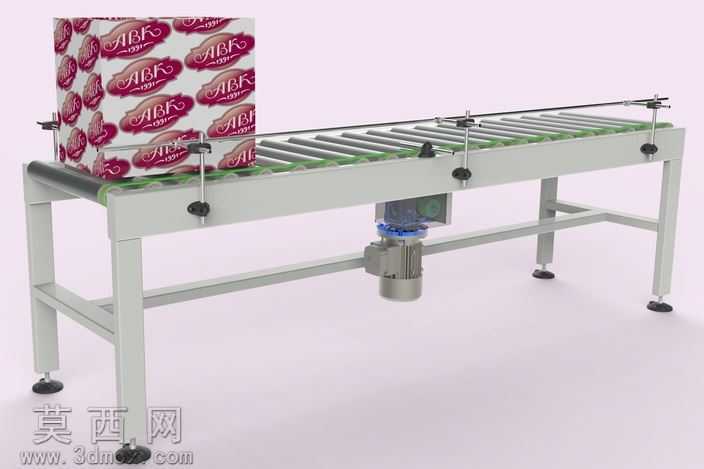

本作品为适用于箱装货物转运的动力滚筒输送机三维模型，整体建模过程严格遵循工业输送设备的实际设计规范，在三维建模软件中完成全参数化结构搭建，所有零部件尺寸均匹配常规箱货输送的载荷与输送节拍要求。模型主体框架采用标准矩形钢管焊接结构的建模逻辑，支腿部分设计为可调节脚杯结构，可适配车间地面不平整的安装场景，支腿与主框架之间通过斜向加强筋连接，建模时还原了型材拼接的焊缝位置与螺栓连接点位，保证结构强度的可视化呈现。输送核心部件为等距排布的钢制滚筒，每根滚筒的轴端、轴承安装位均做了精细化建模，滚筒下方设置链轮传动结构，搭配底部安装的减速电机与传动链组，完整还原动力从电机输出到滚筒转动的整套传动路径，建模时对链轮的齿形、链条的链节结构、电机的安装法兰与接线盒细节都做了写实处理。线体两侧设计有可调节导向挡边机构，通过立式支架与星型锁紧把手实现挡边宽度的无级调节，可适配不同尺寸规格的箱装货物输送，建模时还原了锁紧把手的螺纹结构与导向杆的滑动配合关系。模型渲染阶段采用工业设备常用的金属哑光材质，框架部分赋予浅灰色喷塑材质质感，滚筒表面赋予镀锌钢材的金属光泽，电机部分还原了铸铝外壳的磨砂质感，脚杯部分采用黑色橡胶与镀锌螺杆的组合材质，导向挡边的调节把手赋予黑色电木材质，整体渲染效果贴近真实车间设备的视觉表现。设计思路上围绕箱装货物的平稳输送需求，优化了滚筒间距，避免输送过程中箱体卡滞，底部电机采用中置安装的布局，平衡线体整体重量，同时预留了后续加装扫码设备、分拣机构的安装位，可拓展性强，整体模型结构完整，装配关系清晰，可用于物流输送方案展示、设备结构教学、非标输送设备设计参考等场景。
