直列四缸发动机曲柄连杆组件结构设计

　　在往复式内燃机的动力传递链路里，曲柄连杆机构是完成能量转换的核心执行单元，这套直列四缸布局的曲柄连杆组件，主要适配小排量乘用车、通用小型动力机组这类需要稳定输出往复-旋转转换动力的场景，日常运行中需要承受燃烧爆发的冲击载荷、高速往复的惯性力，还要兼顾运转平顺性与长期服役的可靠性。

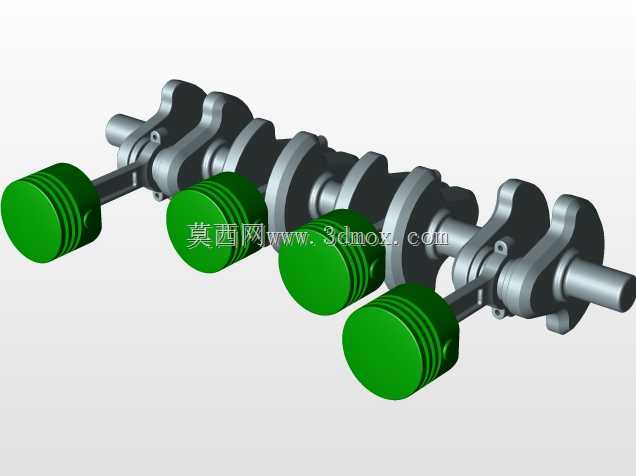

　　从实际功能落地来看，这套组件的核心作用是把活塞顶部承接的燃气燃烧推力，通过连杆的铰接传递转化为曲轴的旋转扭矩，向外输出动力驱动整车或者配套设备运转，同时还要带动配气机构、机油泵、水泵这类发动机附属附件完成同步工作。四缸直列的布局选择，本身就是平衡了整机长度、运转平顺性、制造成本的折中方案，相比三缸机型能抵消二阶往复惯性力，相比六缸机型又能压缩整机轴向尺寸，适配前置前驱车型的横置动力舱布局需求，也能适配小型发电机组的紧凑机架安装要求。

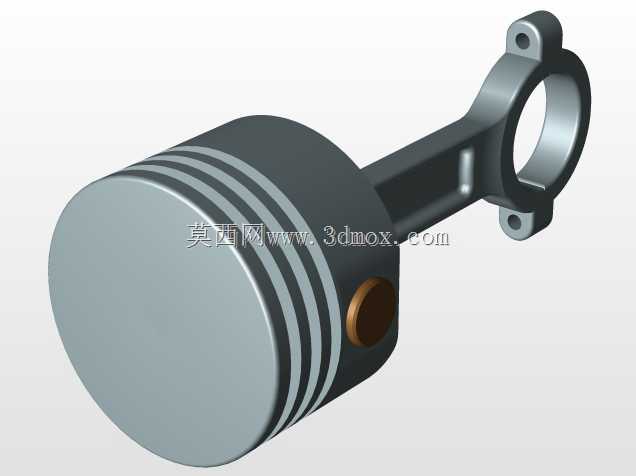

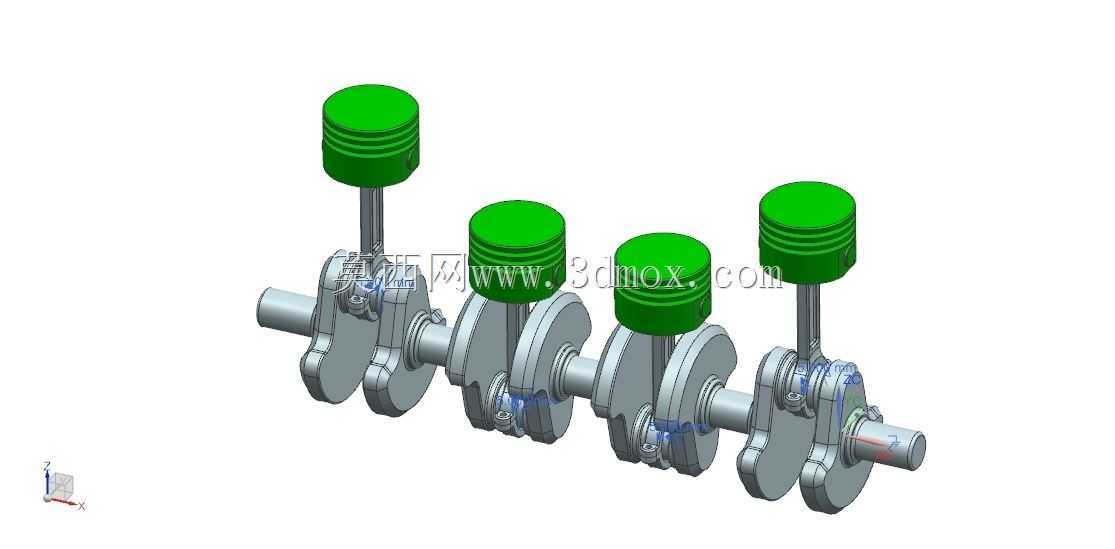

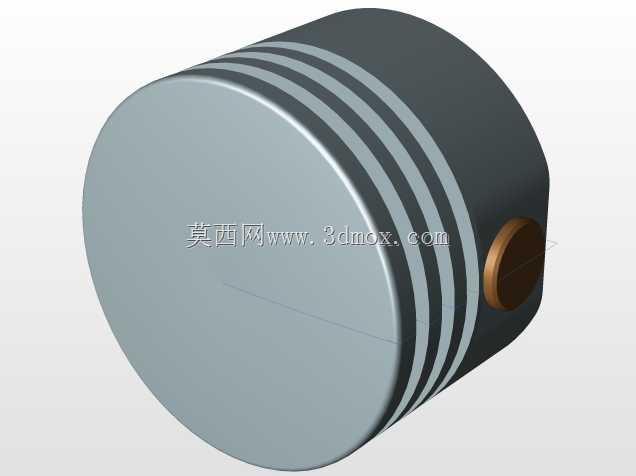

　　设计过程中首先要敲定的是缸心距参数，这个尺寸直接决定了曲轴的轴向总长，也决定了整机的横向安装边界，相邻两个曲柄销之间的夹角设置为180度，四个活塞的运动行程两两对称，1、4缸活塞到达上止点时2、3缸活塞处于下止点，这样的发火顺序布置能让曲轴每旋转180度就有一个缸做功，动力输出的连续性更好，也能降低曲轴运转过程中的扭转振动。活塞部分采用了平顶设计，顶部的环槽配置了两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的机油，防止机油窜入燃烧室参与燃烧。活塞销采用全浮式设计，工作状态下活塞销可以在连杆小头衬套与活塞销座孔内自由转动，能让磨损均匀分布，提升组件的使用寿命。

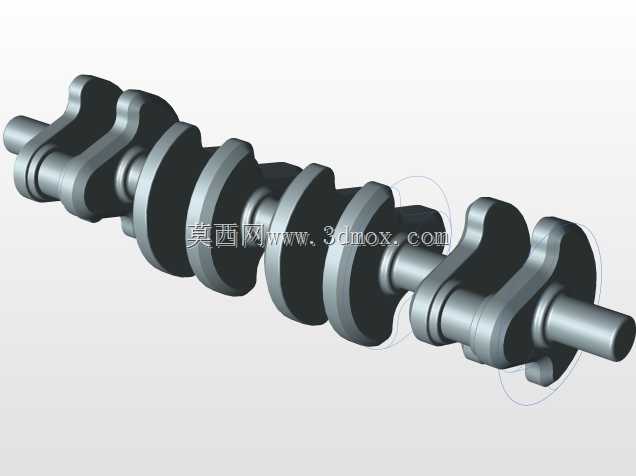

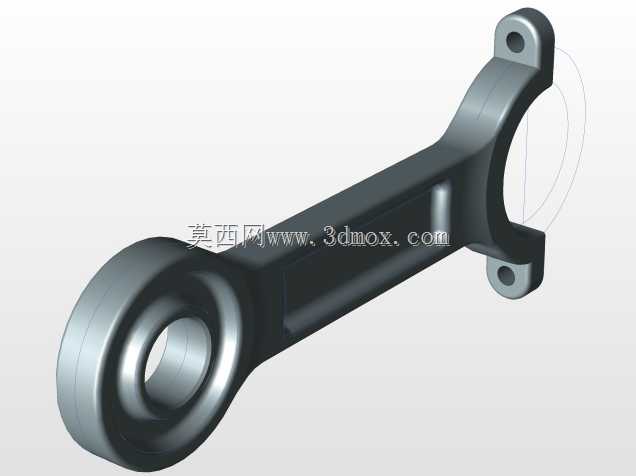

　　连杆部分采用了工字形截面的杆身设计，这种截面结构能在尽可能降低连杆自身重量的前提下，保证足够的抗弯、抗扭强度，适配高转速工况下的往复惯性力控制需求，连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴的曲柄销上，轴瓦表面的减磨合金层能降低运转过程中的摩擦阻力，配合发动机压力润滑系统输送的机油，在轴颈与轴瓦之间形成稳定的油膜，避免金属直接接触造成的异常磨损。曲轴部分采用整体式锻造结构，四个曲柄臂之间配置了平衡重，平衡重的重量与位置经过精确匹配，用来抵消曲柄销、连杆大头旋转产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运转过程中的振动与噪声。曲轴的主轴颈数量设置为五个，每个主轴颈都对应布置在缸体的主轴承座内，相比四主轴颈的结构能提升曲轴的整体刚性，减少高负荷工况下的曲轴挠曲变形，避免轴颈偏磨、油封漏油这类常见故障。

　　安装边界方面，这套组件的轴向尺寸需要匹配对应缸体的缸心距、主轴承座孔位置，曲轴前端的正时齿轮安装位、皮带轮安装位、油封轴颈的尺寸都要和前端盖、正时系统、附件驱动轮系的参数匹配，曲轴后端的法兰盘尺寸要适配飞轮或者液力变矩器的安装定位，活塞的裙部尺寸、活塞环的开口间隙需要和对应气缸套的内径匹配，保证热态工况下活塞不会在气缸内卡滞，同时也不会因为间隙过大造成敲缸、窜气问题。连杆的长度参数直接影响活塞的运动侧推力，过长的连杆会提升整机高度，过短的连杆则会加大活塞对气缸壁的侧压力，加剧气缸壁的磨损，设计时需要结合活塞行程、压缩比参数做综合匹配，让活塞在上止点时的运动速度变化更平缓，降低燃烧爆震的发生概率。

　　在实际工程应用中，这套组件的设计精度直接影响发动机的动力输出效率、燃油消耗水平与服役寿命，每个运动副的配合间隙都需要严格控制在公差范围内，比如曲柄销与连杆轴瓦的间隙、活塞销与连杆小头衬套的间隙、活塞与气缸壁的配缸间隙，间隙过大会造成机油压力异常、运转异响，间隙过小则会在热机状态下出现运动副抱死的严重故障。建模过程中需要充分考虑各个零件的运动干涉问题，比如曲轴旋转到最大转角位置时，曲柄臂与缸体曲轴箱内壁的间隙、连杆大头与缸体下部的间隙、活塞在下止点位置时与曲轴平衡重的间隙，都需要预留足够的安全距离，避免实际装配或者运转过程中出现碰撞干涉。同时还要考虑零件的工艺可行性，比如曲轴平衡重的形状要适配锻造模具的拔模角度，连杆杆身的工字形截面要适配锻造与机加工的工艺要求，活塞的环槽加工精度要满足活塞环的密封要求，避免设计出无法落地加工的结构。
