外啮合齿轮式液压动力输送泵结构

　　这类齿轮式液压泵在工业液压系统里的应用覆盖面极广，从工程机械的工作装置动力供给，到机床设备的夹紧、进给回路压力源，再到小型液压站的核心动力单元，都能见到同结构产品的身影，它的核心作用是把原动机输入的旋转机械能，转化为液压油的压力能，为整个液压回路提供稳定的压力油输出，驱动后续的油缸、液压马达等执行元件完成指定动作。

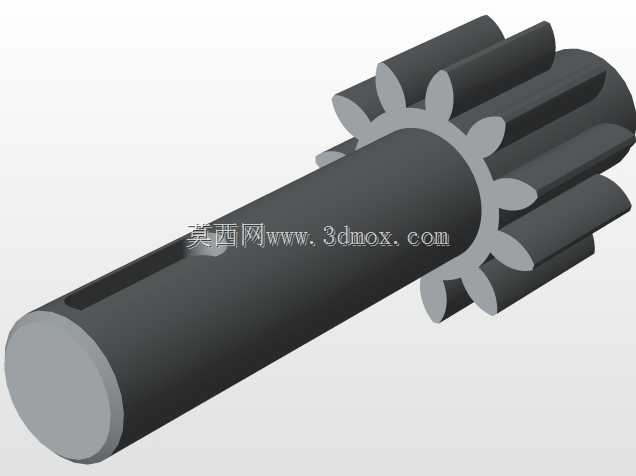

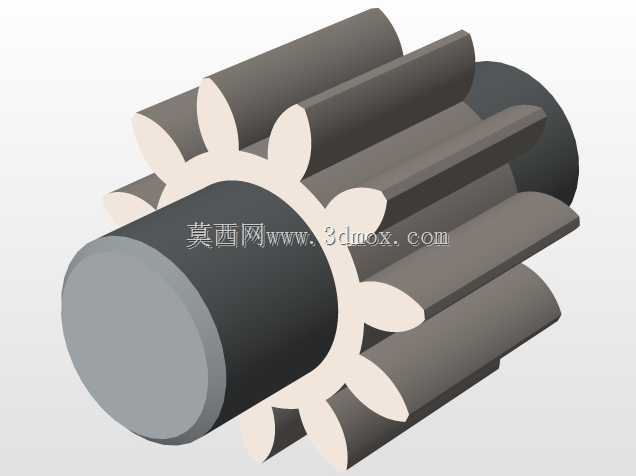

　　从实际功能特性来看，这款泵采用外啮合齿轮的工作原理，两个参数完全一致的渐开线齿轮并排布置在泵腔内部，齿轮的齿顶圆、端面分别和泵体的内腔壁、前后端盖的配合面保持极小的设计间隙，当输入轴带动主动齿轮旋转时，从动齿轮随啮合传动反向转动，在齿轮脱开啮合的吸油侧，轮齿逐渐退出啮合让密封腔容积持续变大，形成局部负压将油箱内的液压油吸入腔室，随着齿轮的转动，齿槽内的油液被齿廓与泵体内壁围合的密封空间带着沿圆周方向输送到压油侧，在压油侧轮齿逐渐进入啮合，密封腔容积不断缩小，就把齿槽内的油液挤压出去形成压力油输出，整个工作过程连续稳定，对油液的清洁度敏感度相比柱塞泵更低，结构可靠性更强，适合中低压工况下的长期连续运转。

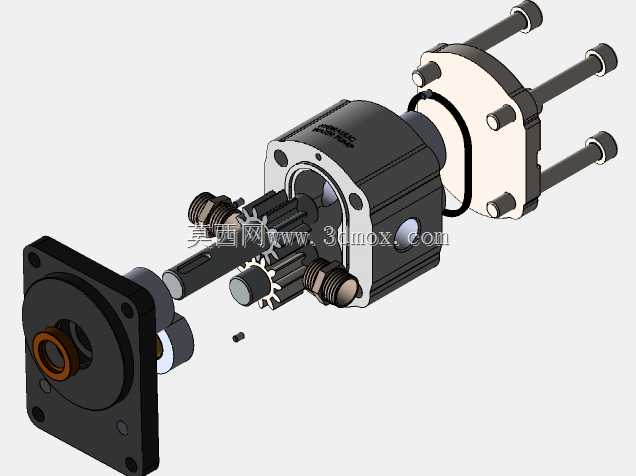

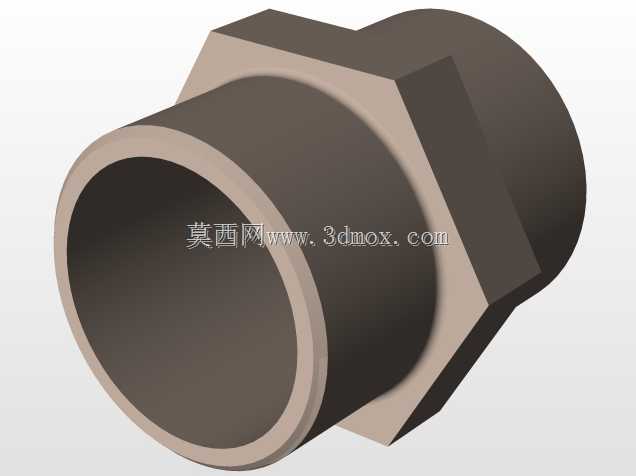

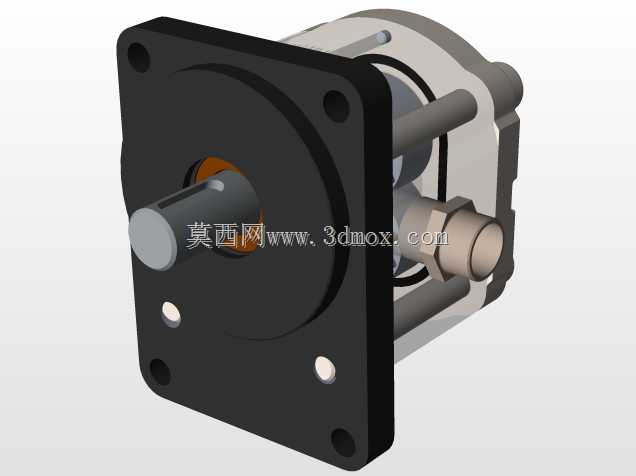

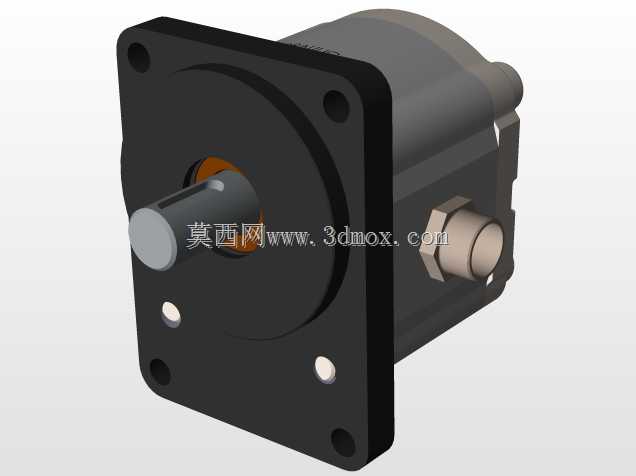

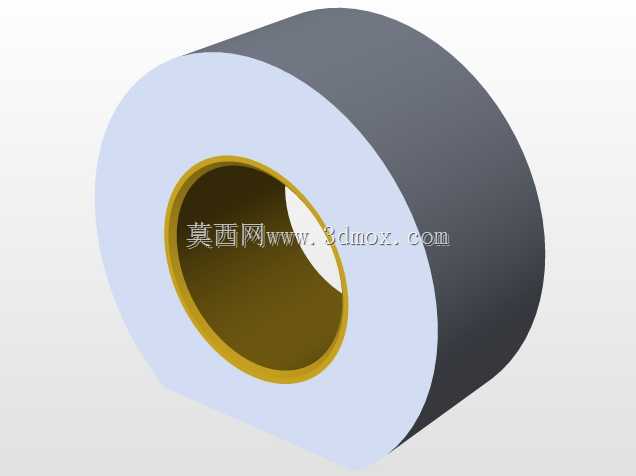

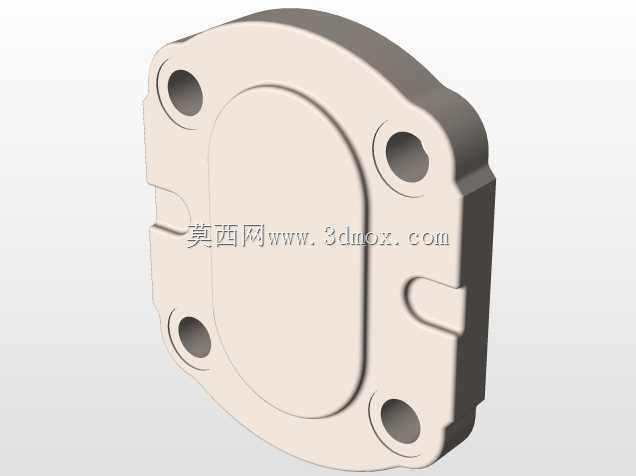

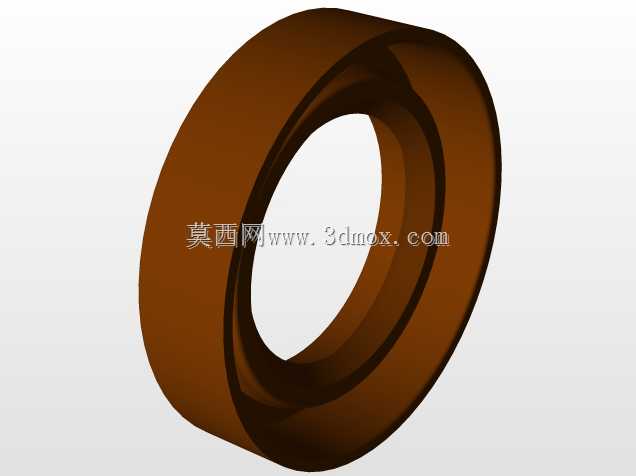

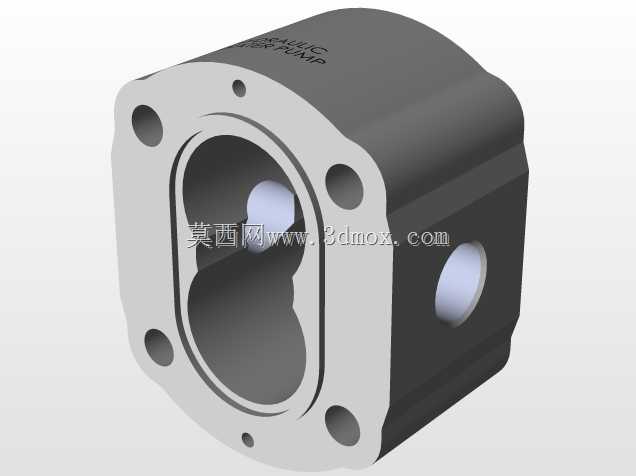

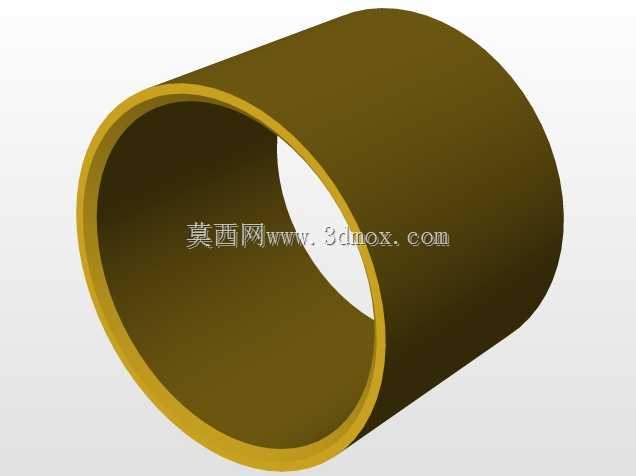

　　设计层面上，这款泵采用方形法兰安装结构，法兰端面上预留四个均匀分布的安装通孔，安装时可以直接通过螺栓把泵体固定在设备的安装基面或者原动机的连接法兰上，输入轴从法兰中心伸出，采用平键连接的方式和原动机输出轴或者联轴器对接，能有效传递额定工况下的输入扭矩，避免传动过程中出现打滑松脱的问题。泵体的进出油口采用侧置螺纹连接结构，油口的轴线和输入轴轴线呈垂直布置，方便现场布管时和液压管路快速对接，不需要额外加装复杂的转向接头。内部的齿轮采用合金结构钢加工，齿面经过硬化处理，能承受长期运转过程中的齿面接触应力与磨损，泵体与端盖之间采用定位销保证装配同轴度，连接螺栓按规定力矩锁紧后，既能保证结合面的密封性能，避免液压油泄漏，又能控制齿轮端面和端盖之间的轴向间隙，间隙值控制在合理范围内，既不会因为间隙过大导致内泄漏增加、容积效率下降，也不会因为间隙过小造成齿轮端面和端盖之间出现摩擦磨损，缩短泵的使用寿命。

　　从安装边界尺寸来看，方形法兰的边长尺寸适配常规的液压泵安装座标准，输入轴的伸出长度、轴径都符合通用的传动连接尺寸规范，进出油口的螺纹规格匹配常用的液压管路接头尺寸，在做设备布局设计的时候，不需要为这款泵单独定制特殊的安装支座或者连接接头，能直接和现有标准件适配，降低整机的设计与装配成本。泵体的整体外形轮廓规整，没有突出的不规则结构，在液压站内部布置的时候，可以有效利用安装空间，减少不必要的空间占用，相邻的阀组、管路布置不会和泵体产生干涉。另外这款泵的内部流道设计尽可能减少了急弯与截面突变，油液在泵内流动的阻力损失更小，运转过程中的噪音与振动控制表现更好，即使在临近额定转速的工况下运转，也不会产生过大的振动影响周边元件的正常工作。在实际选型适配的时候，只需要根据系统需要的工作压力、额定流量，匹配对应参数的原动机转速与功率，就能让泵在高效区间运转，不需要做额外的结构修改，对于做液压系统集成、小型设备液压回路设计的工程师来说，这类结构的齿轮泵是非常成熟可靠的动力源选项，建模过程中还原的配合间隙、安装孔位、轴伸尺寸都可以直接作为布局设计的参考依据，避免选型安装阶段出现尺寸干涉、连接不匹配的问题。
