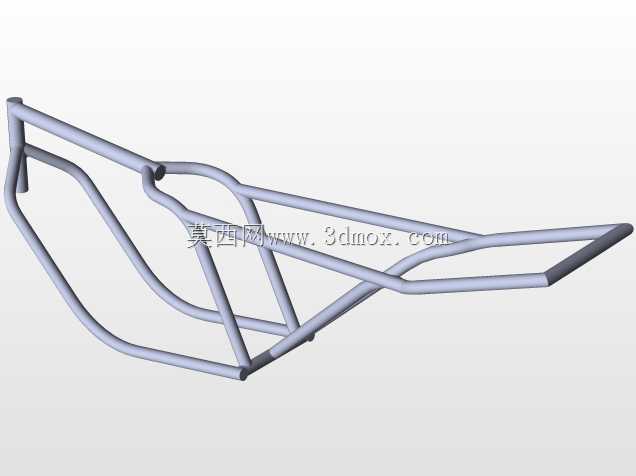

两轮代步车管式承载车架结构设计

　　日常通勤、短途代步场景中，两轮代步工具的核心承载部件非车架莫属，所有动力组件、行走部件、驾乘人员的载荷最终都要通过车架完成传导与分散，管式桁架结构的两轮车架，也是目前轻量化两轮代步设备应用最广泛的结构形式。从结构受力逻辑来看，这款车架采用变径圆管弯折后拼焊成型，整体沿纵向呈前高后低的流线型布局，前段的立管结构用于连接转向柱组件，预留的安装同轴度公差需要匹配转向轴承的装配要求，保证转向操作时无卡滞、旷量，转向段的管材做了局部加厚处理，应对颠簸路面传递的冲击载荷，避免转向部位出现应力集中导致的焊缝开裂。中段的双管平行下弯结构是主要的驾乘承载区，这里需要匹配座椅安装支架、电池挂载位的安装孔位，双管之间的横向连接短管并非等距布置，

　　而是根据载荷分布点做了位置优化，在座椅正下方的受力集中区加密了横向支撑，将垂直载荷快速分散到两侧主管上，避免单管局部受力过大出现形变。后段的收窄结构用于连接后轮摇臂或者后轮轴安装座，两侧管材的同轴度直接决定后轮的安装偏角，设计时预留的安装端面平面度公差需要控制在合理范围，避免后轮出现偏磨、行驶跑偏的问题。从安装边界来看，车架前段转向立管的内径尺寸匹配常规25.4mm直径的转向柱装配，两侧的延伸管段预留了前挡泥板、前灯组件的安装螺孔，不需要额外焊接支架即可完成附属部件的固定；中段下侧的空间预留尺寸可以适配常规规格的铅酸电池或者锂电池组安装，两侧的管架上预留的安装孔位可以直接固定电池仓护板，

　　同时脚踏组件的安装位也集成在中段下侧的横向管上，安装后脚踏的踩踏平面与座椅的垂直距离符合人体工程学的驾乘姿态，长时间骑行不会出现腿部过度弯曲或者伸展的疲劳感。后段的后轮安装位开有对称的长条形调节槽，方便安装时调整链条或者传动皮带的张紧度，不需要额外加装张紧轮即可满足传动系统的装配要求，后段上部的预留支架可以直接固定后挡泥板、后座扶手或者尾部灯具组件。设计过程中需要重点考量管材弯折处的曲率半径，过小的弯折半径会导致圆管出现管壁起皱、壁厚减薄的问题，大幅降低结构强度，这款车架的所有弯折位置都采用了大曲率半径的冷弯工艺，弯折处的壁厚减薄率控制在10%以内，保证弯折部位的结构强度与直管段基本一致。焊缝的布置也避开了应力集中的弯折拐点位置，

　　所有拼接焊缝都设置在直管段的拼接处，焊接时采用满焊工艺，焊后做去应力处理，避免长期交变载荷下焊缝位置出现疲劳裂纹。从实际使用场景出发，这款车架可以适配电动两轮车、轻便燃油助力车、改装休闲自行车等多种两轮代步设备的装配需求，整体结构没有多余的冗余设计，在保证承载强度的前提下尽可能缩减了管材用量，实现了轻量化与结构强度的平衡，空载状态下的车架重量控制在合理区间，不会过多增加整车的整备质量，有效降低行驶过程中的能耗。结构上的开放式布局也给后期改装预留了足够的空间，用户可以根据自身需求加装储物筐、儿童座椅、辅助轮等附属配件，不需要对主车架进行切割、焊接等破坏性改动，所有加装部件都可以通过管夹或者预留孔位完成固定。实际路试的载荷验证中，这款车架在额定承载范围内通过颠簸路面、紧急制动、转向侧倾等工况测试时，各部位的形变值都在弹性形变范围内，卸载后可以完全恢复初始形态，没有出现永久形变或者焊缝开裂的问题，完全满足日常代步场景的使用强度要求。
