谷物清理分选加工设备结构设计

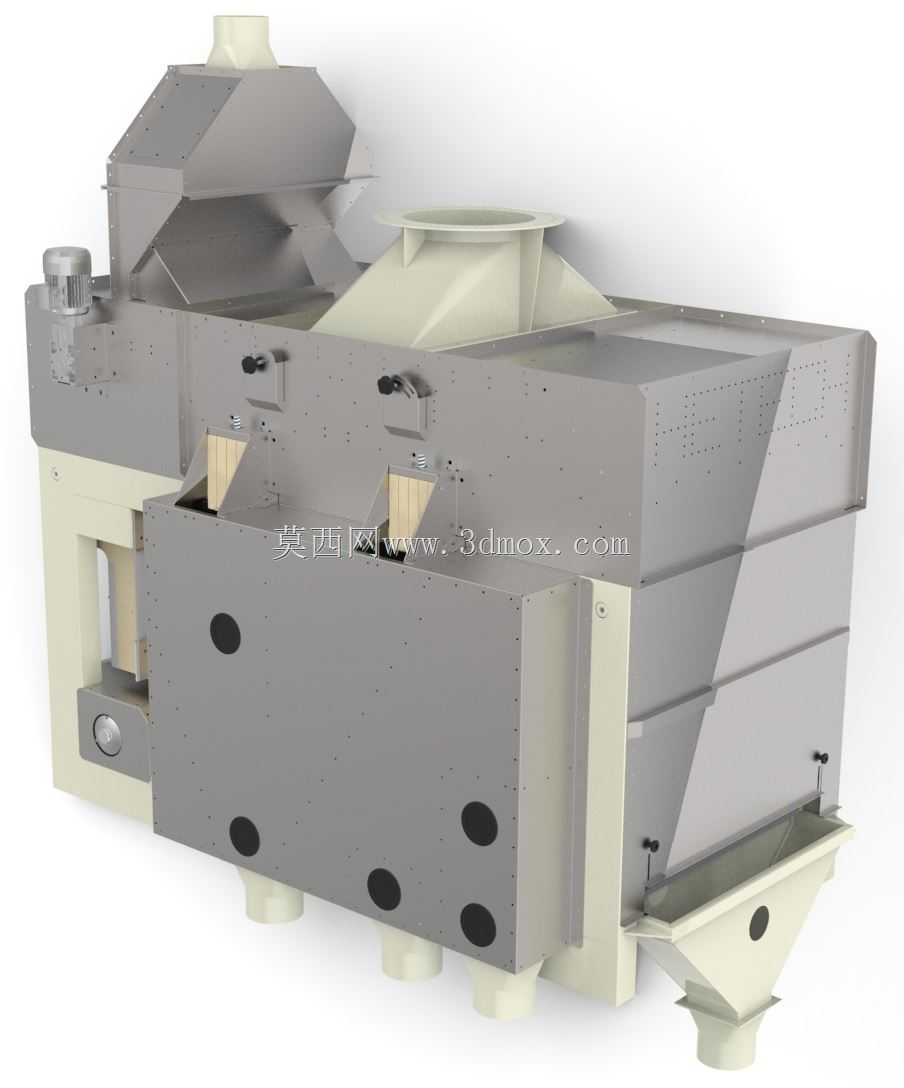

　　在粮食收储、粮油加工的前端工序里，谷物清理环节直接决定后续加工成品的出品率与品质等级，这款设备的结构设计完全围绕原粮入厂后的初清、分选作业需求展开，适配小麦、玉米、水稻等多种大宗谷物的除杂作业场景。从整机结构布局来看，设备采用上层风选、下层筛分的组合式作业逻辑，顶部设置的两个异形风选腔体分别对应轻杂吸出与风道匀流功能，入料口设置在前段风室上方，原粮进入设备后首先经过匀料板分散，在下落过程中通过可调风速的横向气流，将谷物中混杂的瘪粒、颖壳、秸秆碎屑等轻质量杂质从侧面风道带出，沉降到专用的集杂腔内，避免轻杂混入后续筛分环节造成筛孔堵塞。下层筛体采用多层叠置的筛网结构设计，不同孔径的筛片按照从大到小的顺序自上而下排布，

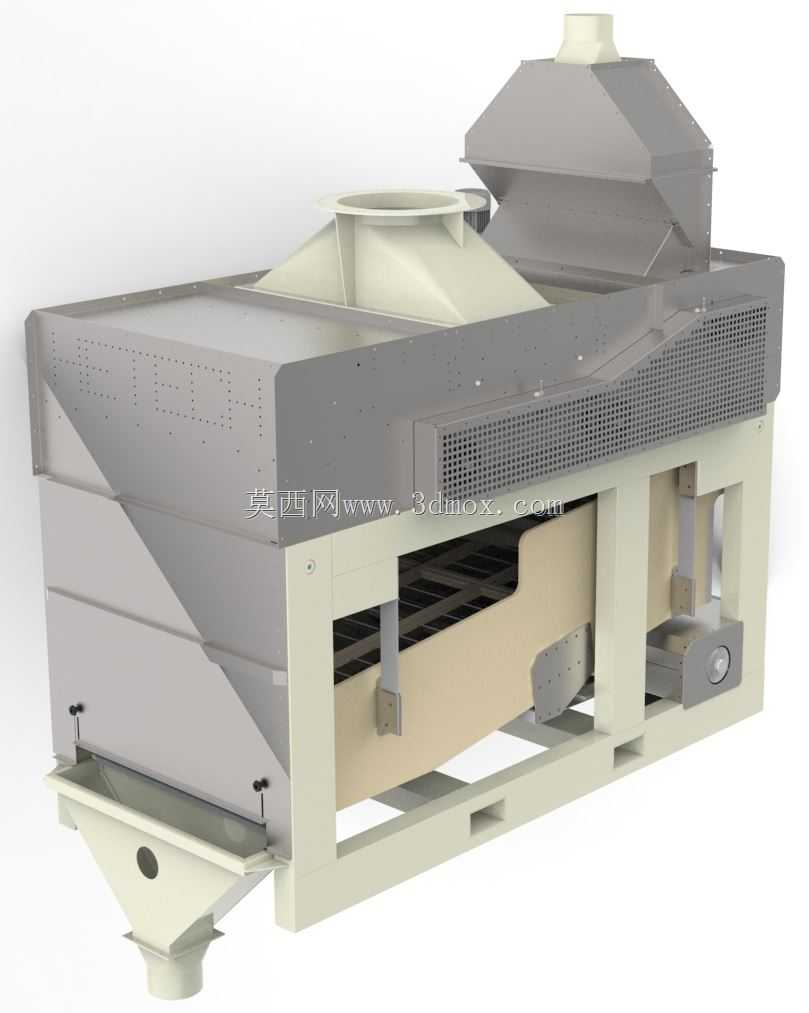

　　配合筛体的往复振动动作，让谷物在筛面上做匀速的跳跃式前进，大尺寸的石块、土块、秸秆段会被最上层筛面截留，从前端的大杂出口排出，穿过上层筛面的饱满谷物会在中层筛面继续运动，穿过中层筛孔的细沙、碎粮粒会落入底层细杂收集槽，从中层筛面尾端流出的就是经过分级的净粮，可直接进入后续的脱壳、碾磨或者仓储环节。设备的机架采用型钢焊接成型的框架结构，底部预留了足够的安装操作空间，振动驱动组件安装在机架中段的配重底座上，通过偏心连杆结构带动筛体做定幅往复运动，驱动端的轴承座位置设计了可调节的张紧结构，方便后期维护时调整传动带松紧，同时在筛体与机架的连接位置设置了橡胶减震垫，能够抵消筛体振动带来的机架共振，降低设备运行时的噪音传递，

　　避免长时间振动导致的机架连接螺栓松动。从安装边界来看，设备的进料口、轻杂出风口、大杂出口、净粮出口、细杂出口的位置都做了标准化的法兰接口设计，能够直接和上下游的输送设备、除尘风网对接，不需要额外做非标转接结构，整机的侧面预留了筛片更换的检修门，日常更换不同孔径筛片、清理筛面堵塞物的时候不需要拆开整机外壳，只需要打开侧门就可以完成操作，大幅降低日常运维的工作量。设备上部的风选腔体采用折弯钢板焊接成型，外表面做了冲孔网板的防护层，既可以隔绝内部气流外溢，也能避免人员误触内部运动部件，同时冲孔结构不会完全遮挡内部的物料运动状态，巡检人员可以从外部直接观察到风选室内的物料分布情况，方便实时调整风选风速与进料量的匹配关系。在结构设计的细节上，

　　筛面的倾角设置为可调节结构，针对不同流动性的谷物可以调整筛体的倾斜角度，比如处理表面光滑、流动性好的小麦时可以适当增大倾角提升处理量，处理表面粗糙、流动性差的水稻时可以减小倾角延长物料在筛面上的停留时间，保证除杂效率。风选室的风道内部设置了可调式导流板，能够根据不同谷物的悬浮速度调整气流的流向与流速分布，避免出现局部风速过高吸走饱满粮粒、或者风速过低无法除净轻杂的问题。设备底部的出料斗采用渐缩式溜槽结构，内壁做了光滑的折弯过渡，避免物料在出料位置出现积料、堵料的情况，溜槽的角度设置大于谷物的自然休止角，保证净粮能够依靠自重顺利流出，不需要额外设置强制出料机构。整机的所有外露钣金边缘都做了折边钝化处理，避免安装、运维过程中出现划伤风险，电气控制的接线口都设置在机架侧面的密封接线盒内，适配粮食加工车间多粉尘的作业环境，能够避免粉尘进入接线端子造成接触不良或者短路隐患。从实际作业的适配性来看，这款设备既可以单独用于粮食收储点的原粮初清作业，也可以多台串联搭配去石机、色选机等设备组成完整的谷物清理生产线，处理量可以通过调整进料闸门的开度、筛体振动频率、风选风速三个参数灵活调节，能够匹配不同规模的粮油加工车间、粮库的作业需求。
