FLIR固定式热成像监测相机结构设计

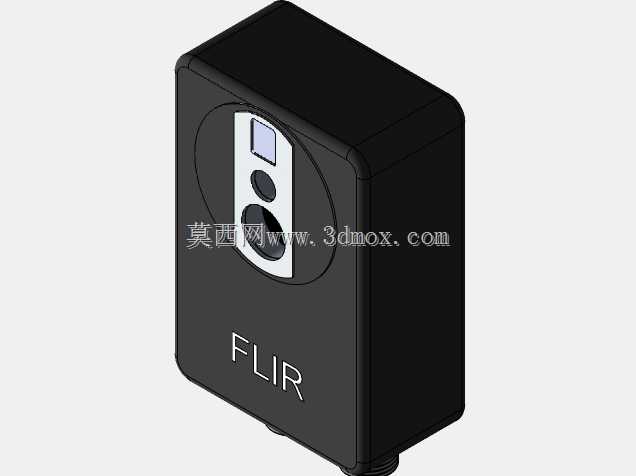

　　这款固定式热成像监测设备的结构设计，首先要匹配工业现场长期连续运行的工况需求，外壳采用方正的一体化硬质壳体设计，边角做了小圆弧过渡处理，既避免直角磕碰带来的结构损伤，也能在紧凑安装空间内减少棱角对布线、相邻设备的干涉。正面的镜头区域做了内凹的圆形防护圈设计，将热成像镜头、可见光辅助镜头、状态指示模块全部整合在这个圆形区域内，既保证光学窗口的同轴度要求，也能在设备受到意外飞溅物撞击时，由外圈的壳体结构先承接冲击力，避免光学镜片直接受损。

　　从实际应用场景来看，这类设备常部署在配电房高压柜点位、自动化生产线关键工位、仓储库区防火监测点、户外变电站设备区等位置，因此结构设计上充分考虑了不同安装面的适配性，壳体背部预留了标准的安装螺孔阵列，既可以搭配壁挂支架实现墙面固定，也能配合抱箍件完成杆装部署，底部预留的走线孔采用下沉式设计，能让线缆接入后形成自然的防水弯，避免液体顺着线缆流入设备内部。设备整体的外形尺寸控制在紧凑型区间，横向、纵向的安装边界都做了收敛，不会在狭窄的柜内安装空间里占用过多冗余位置，哪怕是并排部署多台设备做全域覆盖，相邻设备之间也不会出现视场遮挡的问题。

　　功能布局上，正面的FLIR标识区域做了下沉式丝印槽，避免长期使用过程中标识被摩擦脱落，设备的状态指示模块设置在镜头组上方，运维人员在地面就能直观看到设备的运行状态，不需要登高凑近查看。镜头组的排布经过反复校准，热成像镜头与辅助定位镜头的光轴平行度在结构设计时就通过定位柱做了硬限位，装配时不需要反复调整就能保证双画面的重合精度，减少现场调试的工作量。壳体的合缝位置采用了止口结构设计，配合密封胶条可以实现可靠的防护等级，应对工业现场的粉尘、潮湿环境，哪怕是在有喷淋的户外工况下，也能保证内部电路板、光学组件不会受潮积灰。

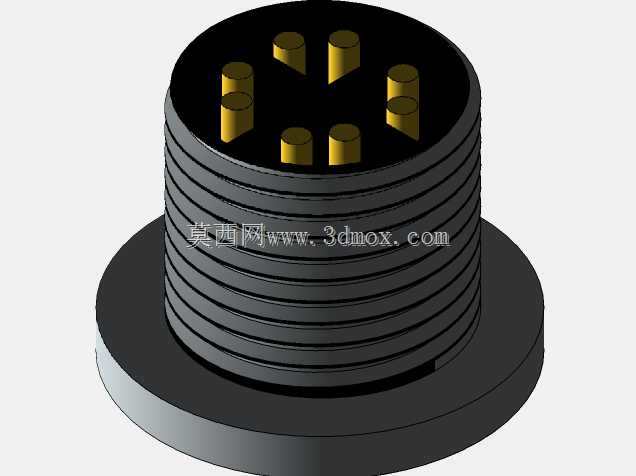

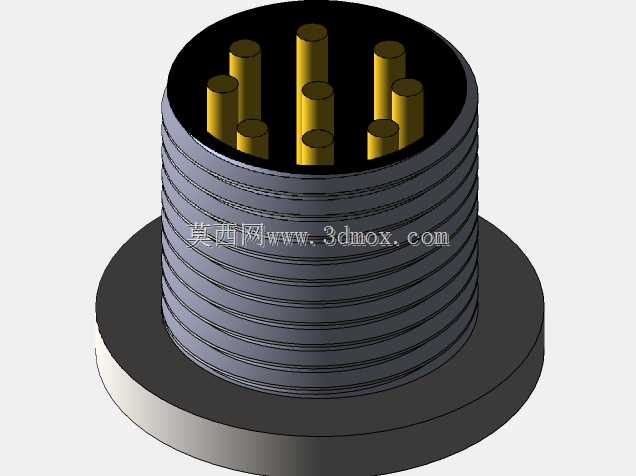

　　设计过程中还充分考虑了设备的散热需求，虽然热成像核心器件的功耗不高，但长期连续通电运行时，核心处理板的热量需要顺畅导出，壳体内部预留了导热胶的填充空间，可以将核心器件的热量直接传导到金属外壳上，通过外壳整体向外散发热量，不需要额外加装散热风扇，既减少了故障点，也避免了风扇运转带来的积灰问题。设备的接口全部集中在背部的走线仓内，仓盖采用快拆螺丝固定，现场接线时不需要完全拆开整机外壳，只需要打开走线仓盖就能完成电源、网线的接入，大幅提升现场施工的效率。

　　从安装边界的细节来看，设备的镜头视场角对应的前方无遮挡区域要求，在结构设计时就通过壳体前端的斜面角度做了规避，壳体前端面不会进入镜头的成像视场，不会出现画面边缘被壳体遮挡的暗角问题。设备整体的重心靠近安装面一侧，壁挂安装时不会出现头重脚轻的问题，长期使用也不会因为重心偏移导致安装支架变形。外壳表面采用哑光磨砂处理，既不会在户外阳光照射下产生反光干扰相邻的光学监测设备，也能减少表面指纹、灰尘附着带来的清洁维护工作量。
