双罐体高位重力供水支撑钢架结构

　　这套双罐体高位支撑结构，核心服务于无外接动力压水场景下的重力自流供水需求，常见于村镇集中供水点、小型厂区临时供水系统、山地作业营地供水单元、施工现场临时储水配套等场景，依靠罐体架设高度形成的自然液位差，就能实现稳定的自流输水，不需要额外配置增压泵组就能满足日常用水的压力要求，大幅降低供水系统的动力配套成本与后期运维复杂度。

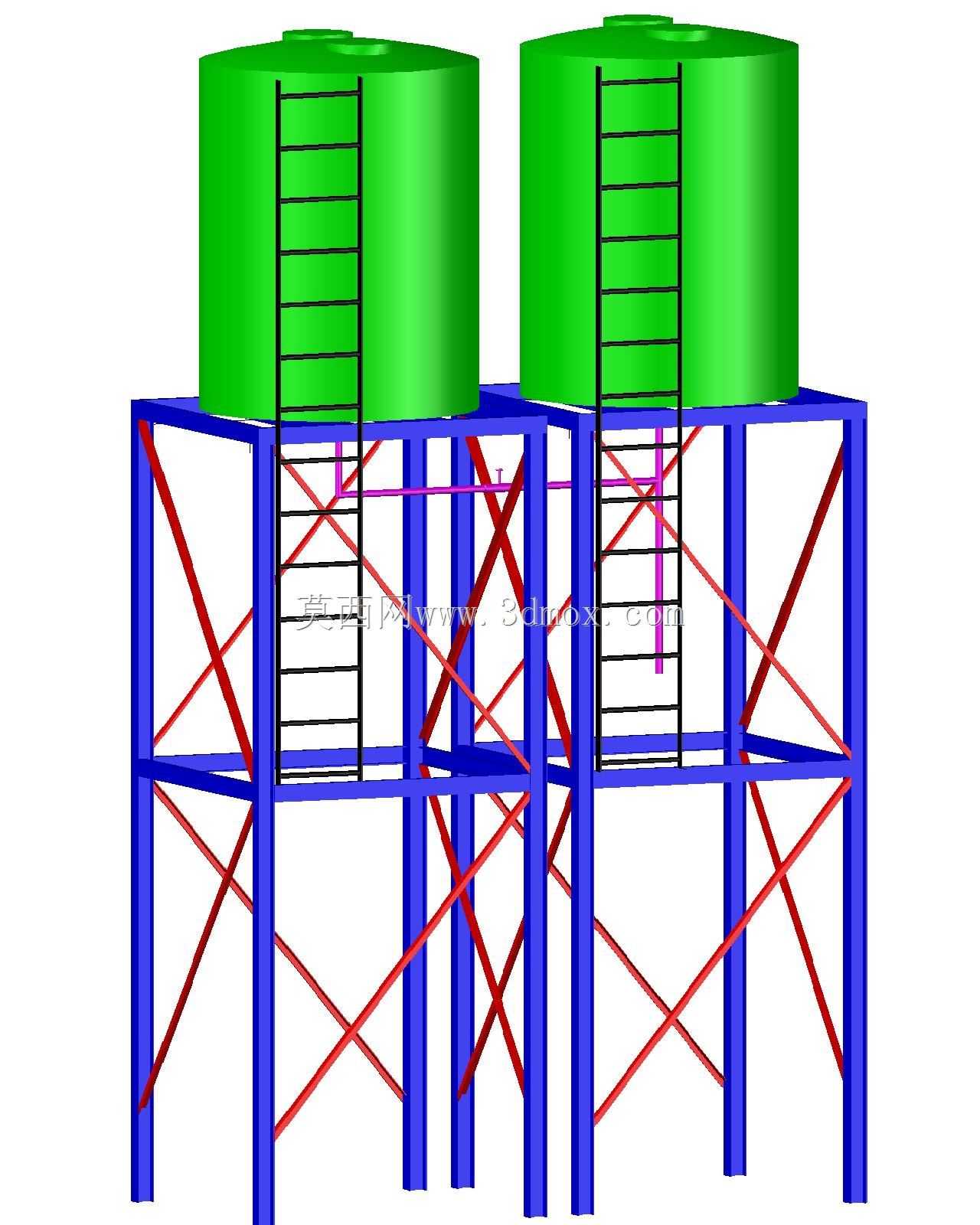

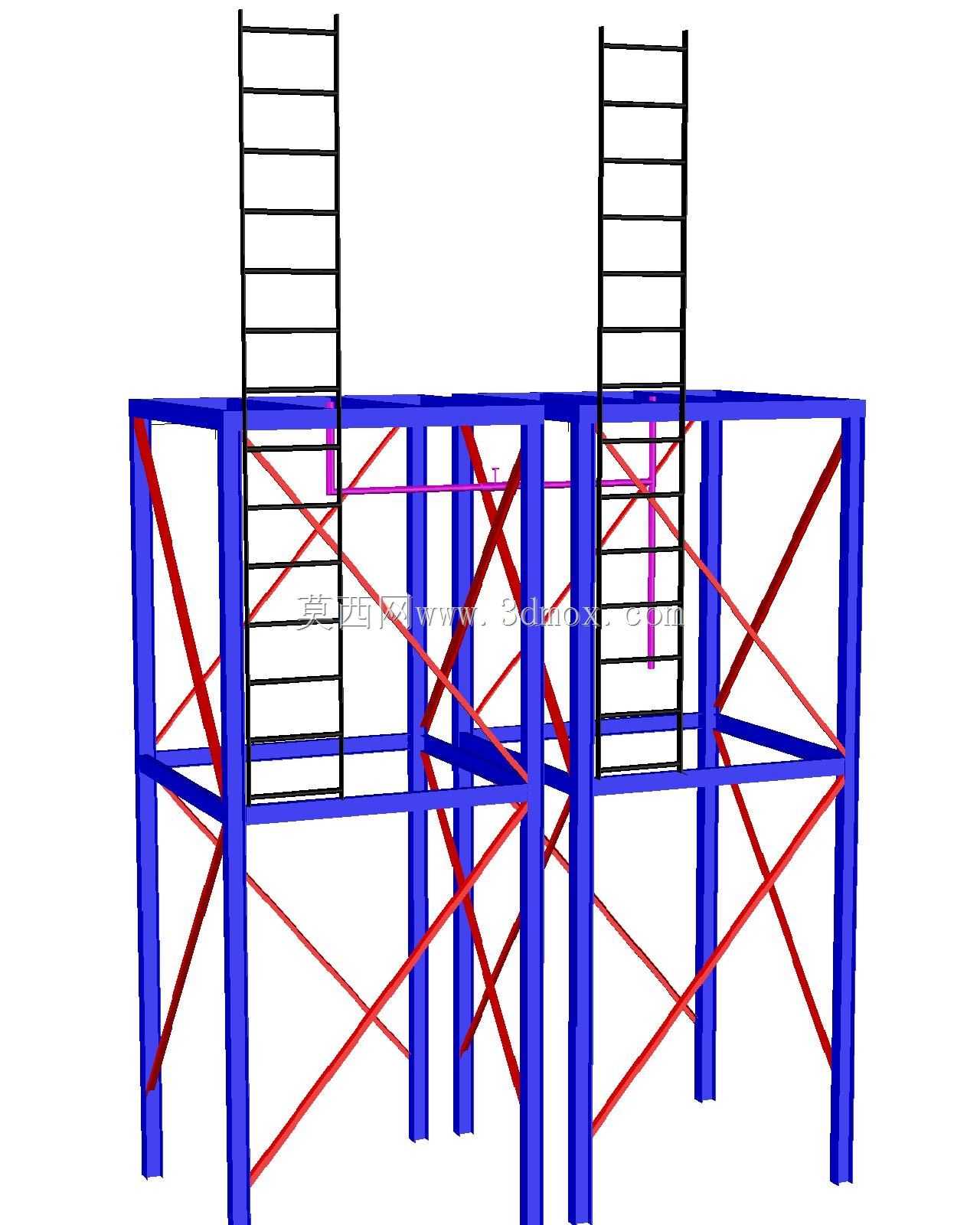

　　整个支撑结构采用型钢拼接的框架式设计，主体承重立柱选用等截面矩形型钢，沿两个储水罐体的底部圆周均匀排布，单组罐体下方设置六根竖向承重柱，柱脚位置预留地脚螺栓安装孔，可直接与混凝土浇筑的设备基础做刚性连接，安装时需要保证柱脚的水平度偏差控制在千分之二以内，避免长期承重出现结构偏载。立柱之间设置多层横向连接横梁，横梁与立柱采用全焊接连接，每层横梁的连接节点处都做三角加劲肋补强，抵消罐体满载时的竖向荷载带来的框架形变。

　　考虑到高位结构的抗侧力需求，框架的每个立面都设置交叉式斜向支撑，斜撑采用与立柱同规格的型钢，两端分别与上下层横梁的节点位置焊接固定，形成稳定的桁架受力体系，可抵御常规地区的风荷载影响，若安装在沿海大风区域，还可在斜撑节点处额外增加连接缀板提升整体抗扭刚度。两个罐体的支撑框架之间设置横向连接系，将两组独立框架连成整体结构，避免单组框架出现独立晃动，提升整体结构的协同受力性能。

　　每个储水罐体的侧面都配套设置直爬梯，爬梯采用圆钢弯折成型，踏步间距控制在300mm，爬梯与罐体侧壁、支撑框架做多点固定，爬梯两侧设置防护扶手，方便运维人员攀爬至罐体顶部开展检修、液位检查、罐体清洁等作业，爬梯底部距离地面预留150mm的间隙，避免地面杂物堆积影响爬梯使用，也能防止无关人员随意攀爬。

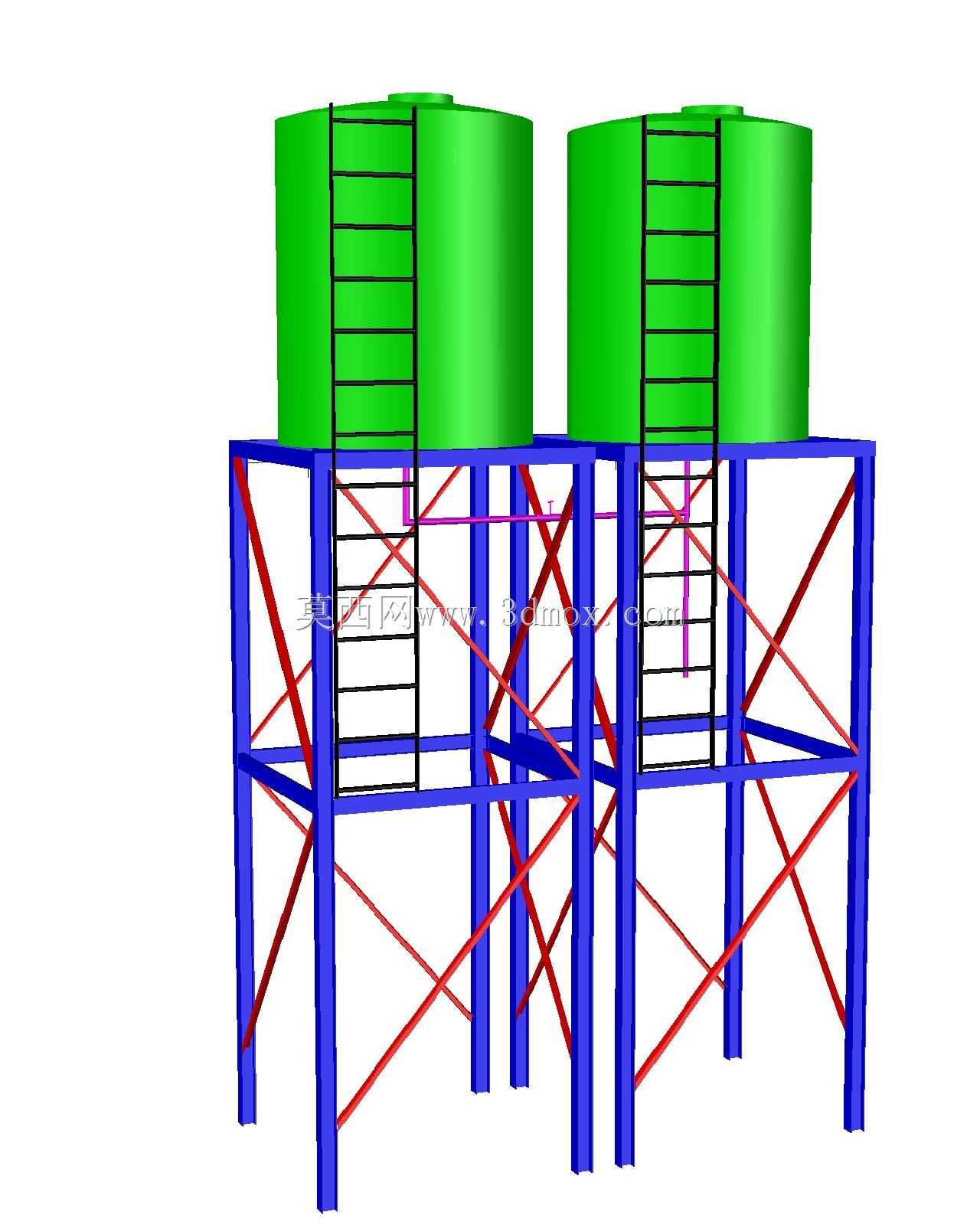

　　储水罐体采用立式圆柱结构，顶部设置人孔与进水接口，底部设置出水接口与排污接口，罐体坐落在支撑框架顶部的环形承载梁上，环形梁的弧度与罐体底部外径完全匹配，接触位置设置橡胶缓冲垫，避免罐体与钢架直接接触产生电化学腐蚀，同时缓冲罐体充水、放水过程中的微小形变。两个罐体之间设置连通管，可实现两个罐体的液位自动平衡，单罐检修时可关闭连通管阀门，不影响另一罐的正常供水，提升供水系统的连续运行能力。

　　从安装边界来看，整套结构的占地尺寸根据罐体容积匹配，常规5立方双罐配置下，整体占地长度约4.2米，宽度约2.2米，罐体架设高度可根据所需供水压力调整，常规配置下罐体底部距离地面高度为4米，可满足0.04MPa的自流供水压力，覆盖半径150米范围内的供水点需求。安装时需要提前核算场地的地基承载力，保证每个柱脚位置的地基承载力不低于80kPa，若安装在软土地基区域，需要对柱脚位置做局部换填处理，避免结构沉降不均。

　　设计过程中优先考虑了结构的受力合理性，所有承重构件的截面选型都经过荷载验算，满载状态下承重柱的长细比控制在允许范围内，横梁的最大挠度不超过跨度的五百分之一，斜撑的受力满足最不利风荷载下的强度要求。同时兼顾了后期运维的便利性，爬梯的设置、罐体接口的位置、框架的检修空间都做了预留，运维人员可在框架层间位置对管道、阀门开展检修作业，不需要搭建额外的作业平台。结构整体采用焊接成型，所有焊缝都做满焊处理，焊后对焊渣做清理并涂刷防锈漆，户外使用场景下可额外涂刷面漆提升抗腐蚀能力，延长结构的整体使用寿命。
