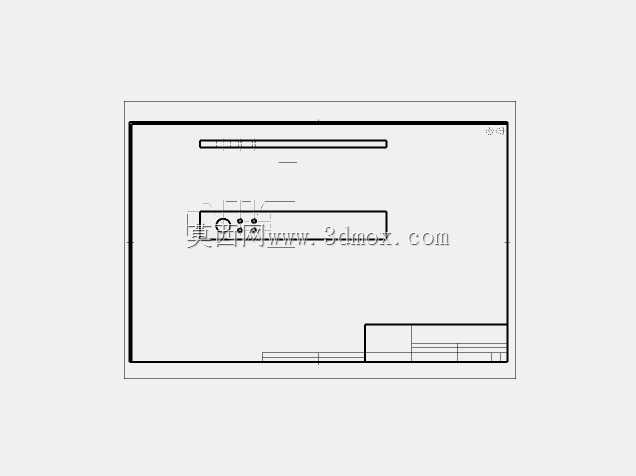

机械测量装置结构设计方案

　　在机械加工现场的工序间检测环节，这类测量装置主要承担工件形位公差、关键配合尺寸的快速核验工作，区别于实验室用的高精度光学测量设备，它更适配生产节拍较快的机加工线旁使用，操作时不需要复杂的调校流程，一线质检人员经过简单培训即可上手完成检测操作。从结构布局来看，装置采用分体式基座承载测量执行组件，基座底面设置有定位键槽，可直接适配生产线旁的标准检测工作台T型槽安装，安装时不需要额外制作过渡连接工装，整体安装边界控制在长420mm、宽280mm、高110mm范围内，不会占用过多线旁操作空间，适配多数中小机加工企业的检测工位布局。装置的测量执行端采用模块化设计思路，不同的测量触头可根据待检测工件的特征快速更换，不需要拆解整体基座结构，

　　更换单组触头的耗时控制在2分钟以内，能满足同一条产线多品种工件的快速换型检测需求。在功能实现上，装置设置有工件定位基准面，检测时工件靠紧基准面即可完成定位，不需要反复找正，测量读数机构直接集成在装置的悬臂支架上，检测人员读取数值时不需要俯身调整视角，可有效降低长时间检测带来的视觉疲劳，同时减少视角偏差带来的读数误差。设计过程中重点考虑了车间现场的复杂使用环境，所有外露的运动配合面都设置有防尘挡屑结构，可阻挡加工产生的铁屑、切削液溅入配合间隙，避免长期使用后出现运动卡滞、测量精度漂移的问题；装置的基座采用高刚度铸铁材质，经时效处理后残余应力充分释放，长期放置在车间温度波动环境下也不会出现明显的形变，可保证测量基准的长期稳定性。

　　在测量行程设计上，横向测量滑台的有效行程覆盖150mm，纵向测量滑台的有效行程覆盖80mm，可满足常规轴类、盘类、小型板类零件的关键尺寸检测需求，滑台的进给采用阻尼微调结构，检测时触头接触工件表面后不会出现过冲位移，既能保证触头与工件表面充分接触，又不会因为压力过大导致工件或触头出现形变影响测量结果。装置的走线全部采用内置式布局，没有外露的管线，避免车间作业过程中管线被工件、工具剐蹭导致的损坏，日常维护时只需要定期给滑台配合面加注少量润滑脂即可，不需要复杂的拆解保养，维护成本远低于同类型的电子式在线检测设备。从实际使用场景来看，它既可以用于机加工工序后的首件检测，快速判断机床加工参数是否符合工艺要求，也可以用于成品入库前的抽样检测，

　　替代传统的手持式卡尺、千分尺完成批量快速检测，相比纯手工测量，它的检测一致性更好，不会因为不同检测人员的操作习惯差异出现测量结果偏差，能有效降低批量加工过程中的不合格品流出风险。在结构细节处理上，所有与工件接触的定位面、触头端面都做了淬火硬化处理，表面硬度达到HRC58以上，长期与工件接触也不会出现磨损凹陷，避免因为接触件磨损导致的测量基准偏移；装置的边角位置全部做了倒钝处理，没有尖锐的棱角，检测人员操作过程中不会出现磕碰划伤的风险，符合生产现场的安全操作要求。针对部分需要快速判定合格性的检测场景，装置上还预留了量块定位的安装位置，检测前可使用对应公差上下限的标准量块校准位置，设置好合格区间标识，检测时只需要观察读数是否落在区间内即可快速判定工件是否合格，不需要反复读取具体数值，进一步提升检测效率。
