手动螺旋式印刷压合作业工装结构

　　这套手动施压工装主要面向印刷工序里的小批量压合作业场景，常见于小型印刷作坊、打样车间处理印后压平、贴合工序，比如丝网印刷后的承印物与衬层压合、小型版材的整平固定，也可适配小尺寸工件的保压粘接作业，不需要外接动力源，靠人工操作就能完成施压动作，适合无气源、无电力配套的零散作业点位使用。

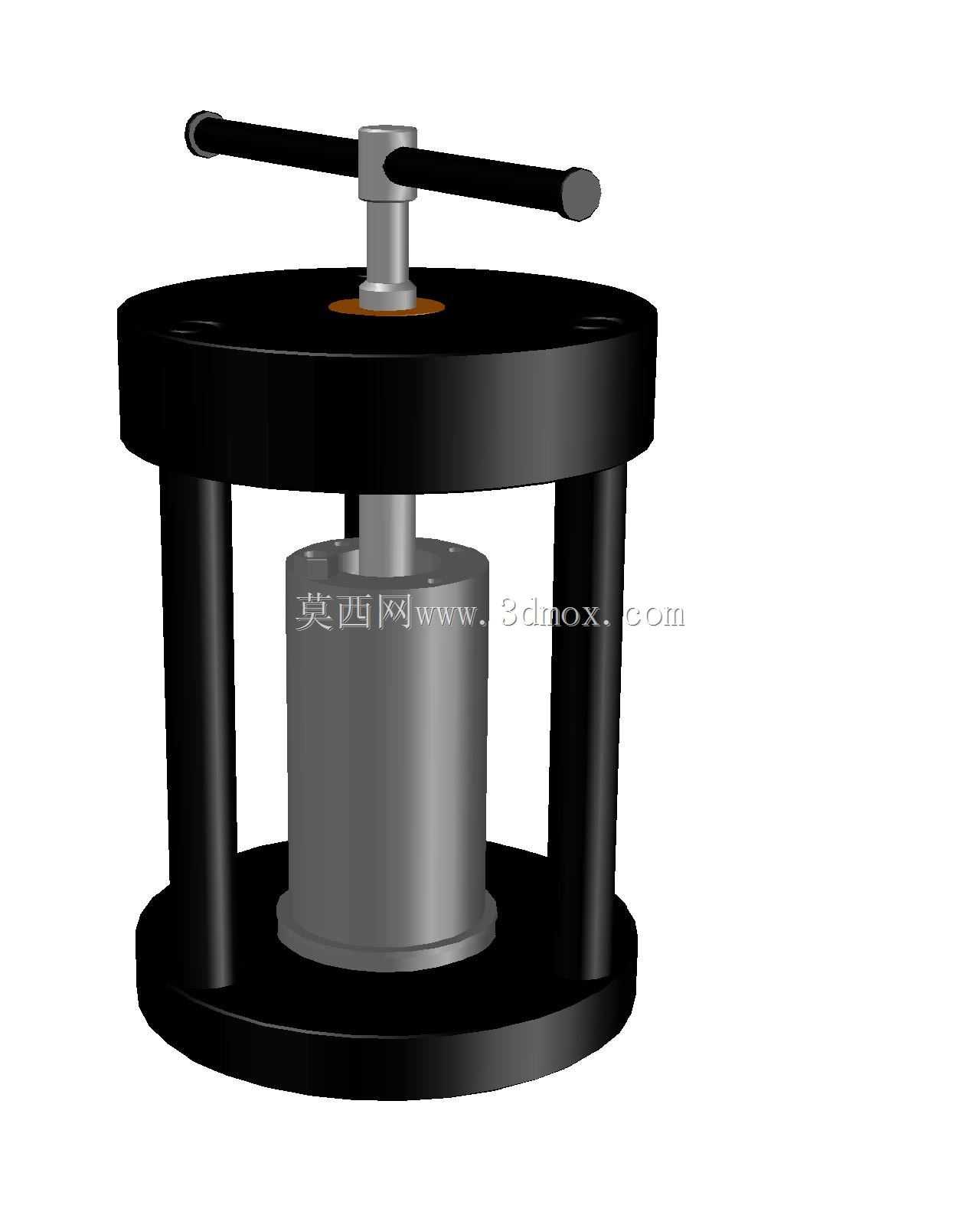

　　从结构设计逻辑来看，整体采用双立柱框架承载形式，上下两块圆形法兰式承载板通过两根对称布置的立式支撑柱连接，形成稳定的受力闭环，下承载板直接作为工件放置的基准台面，加工时保证台面平面度公差控制在0.1mm以内，避免施压过程中工件受力不均出现翘边。施压核心采用梯形螺旋传动结构，顶部设置T型手动摇杆，转动摇杆时带动中部的螺杆做垂直方向的进给运动，螺杆下端连接圆柱形压头，压头与螺杆之间采用间隙配合的止转结构，保证压头下行过程中不会随螺杆转动，避免摩擦刮伤待压工件表面。

　　设计过程中特意将施压行程控制在80mm区间，适配常规印刷类工件的叠放厚度，压头直径设计为120mm，覆盖常见小尺寸印品的幅面，压头端面做了精磨处理，表面粗糙度达到Ra1.6，保证施压时压力传递均匀。上下承载板的直径均设置为220mm，支撑柱采用直径20mm的实心圆钢加工，两根支撑柱的中心距控制在160mm，既留出足够的工件取放操作空间，也保证框架在最大1.5kN施压下的结构刚度，不会出现立柱外扩变形的问题。上承载板中心加工有与螺杆配合的梯形螺纹孔，螺纹副采用Tr20×4规格，具备自锁特性，施压到指定压力后即使松开摇杆，螺杆也不会自行回退，能够维持稳定的保压状态，不需要额外设置锁紧机构。

　　安装边界方面，整套工装的总高度控制在280mm，摇杆展开后的最大回转半径为180mm，放置在常规工作台面上即可使用，不需要额外做地脚固定，依靠自身重量就能保持作业时的稳定性，底部可以根据使用需求粘贴防滑橡胶垫，避免施压过程中工装整体移位。实际使用时，将待压工件整齐叠放在下承载板的中心位置，匀速转动顶部摇杆带动压头下行，接触工件后继续施加转动力矩，直到达到工艺要求的压力值即可停止操作，保压到设定时长后反向转动摇杆抬起压头，就能取出完成压合的工件。

　　结构细节上，螺杆与上承载板的配合位置设置有铜质耐磨衬套，减少长期使用带来的螺纹磨损，延长工装的整体使用寿命，摇杆与螺杆顶部采用方榫连接，拆装方便，若出现摇杆变形可以快速更换。压头与工件接触的端面没有设置额外的纹路或凸起，完全依靠平面接触传递压力，避免在印品表面留下压痕，适配印刷类工件对表面质量的高要求。整套结构没有复杂的传动部件，日常维护只需要定期在螺纹副位置涂抹润滑脂，就能保证操作的顺畅性，即使是没有设备维护经验的一线操作人员也能快速上手使用。
