架空线缆敷设用双轮电缆滑车结构设计

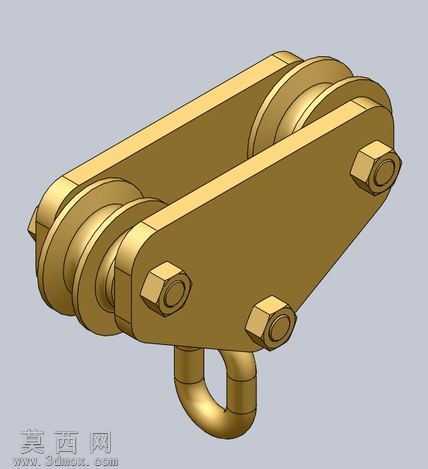

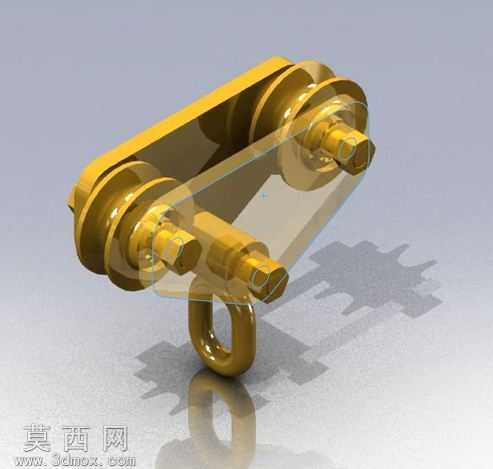

本电缆滑车采用三维参数化建模完成整体结构设计，建模过程中优先遵循机械加工装配的工艺合理性，对各组成部件进行独立特征建模后完成虚拟装配校验。整体结构采用双侧板式夹装设计，两块平行的金属侧板作为核心承载基体，通过三组六角头螺栓与配套螺母实现紧固连接，建模时对螺栓的螺纹收尾、螺母的倒角棱边、侧板的安装孔位同轴度都做了精确还原，确保装配时无干涉错位问题。滑轮组件采用双轮并列排布结构，两个带圆弧线槽的滑轮分别通过销轴铰接在两侧板之间，建模时对滑轮的线槽弧度做了适配常规电缆外径的优化设计，圆弧槽面能够与电缆外护套形成均匀贴合，避免敷设过程中电缆外皮被硬棱划伤，同时双轮结构可分散线缆承载压力，降低单轮的接触磨损速率。滑车底部集成了一体式锻造吊环结构，吊环与下侧连接座采用圆弧过渡设计，建模时对过渡圆角做了应力分散处理，避免直角结构带来的应力集中问题，吊环可用于挂载牵引绳或配套挂具，满足架空敷设时的多点牵引需求。材质渲染阶段采用黄铜金属质感作为主体材质表现，调整金属粗糙度参数模拟锻造五金件的哑光金属光泽，对螺栓棱边、滑轮槽面做了细微的磨损质感处理，还原工业五金件的真实使用质感，背景采用浅灰纯色衬托，突出滑车的整体结构轮廓。设计思路围绕电缆架空敷设的实际工况展开，整体结构无多余冗余部件，所有铰接位置都预留了合理的转动间隙，确保滑轮在承载线缆时能够灵活转动，双侧板的夹装结构可承受较大的径向载荷，适配高空线缆架设、车间临时线缆布设等多种场景的使用需求，建模过程中反复校验各部件的装配公差，确保实体加工时可直接参照三维模型完成下料、钻孔、装配工序，无需二次调整尺寸。
