大马力铰接式农用轮式拖拉机结构设计

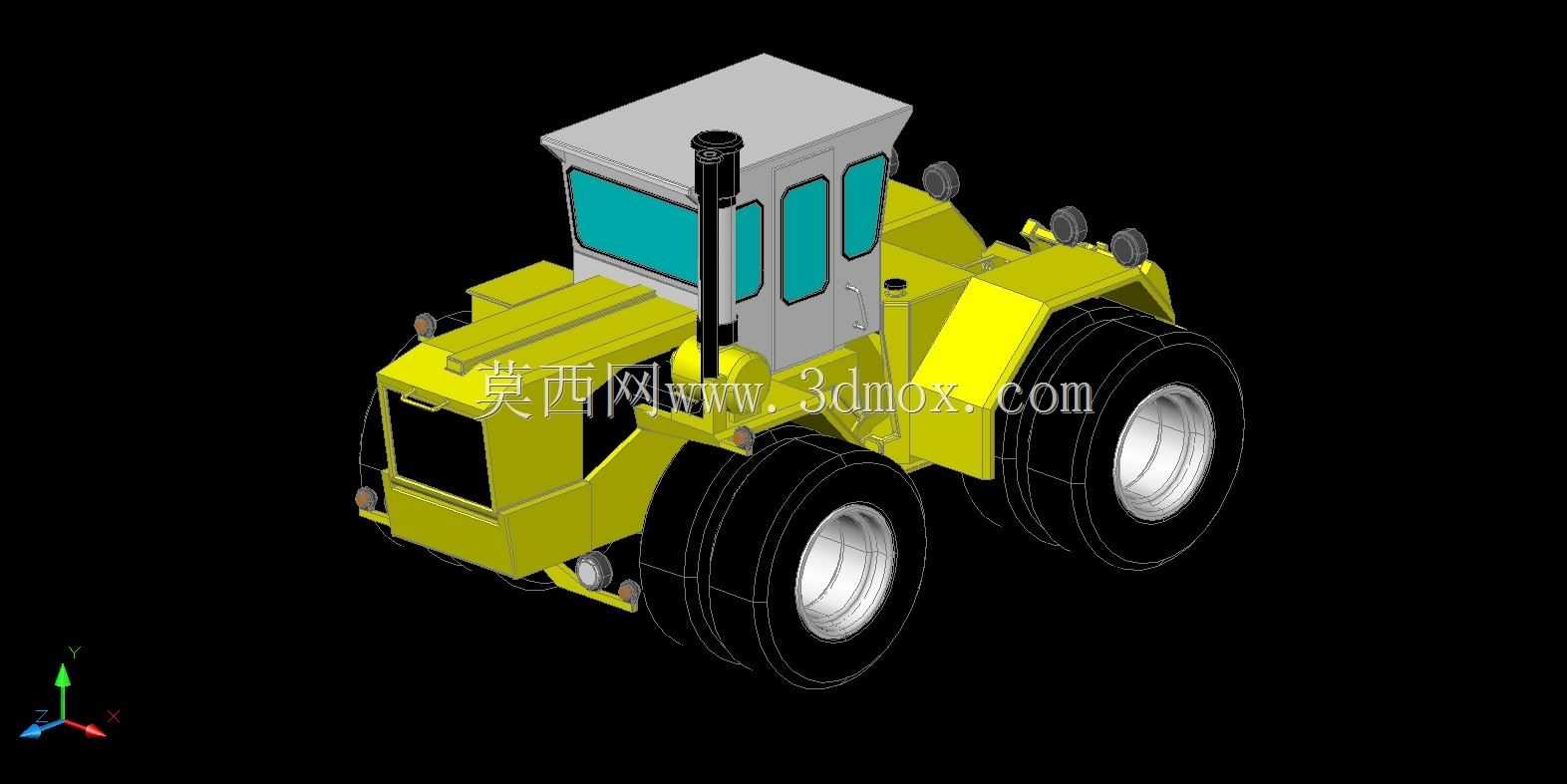

　　这款铰接式轮式拖拉机的三维结构设计，核心围绕大田块规模化农业生产的重载作业需求展开，同时兼顾了土方转运、场地平整等非道路工程作业的适配性，在结构布局上充分考虑了不同作业场景下的载荷传递与通过性要求。从底盘结构来看，采用前后车架铰接的转向形式，相较于传统前轮转向的同马力拖拉机，转弯半径可缩小近百分之四十，在面积有限的不规则地块、果园行间作业时，能够减少反复倒车调整的频次，提升作业效率，铰接点处设置了双重限位结构，避免极端转向角度下液压管路与传动部件的拉扯干涉，同时预留了足够的摆动间隙，保证在坑洼不平的非铺装路面行驶时，四个车轮能够始终贴合地面，减少单轮悬空带来的动力损失与侧翻风险。行走系统采用前后双轮并列的配置，

　　单轮接地比压可控制在0.08兆帕以内，在翻耕后的松软耕地、湿滑水田田埂区域作业时，不会出现严重的陷车问题，轮胎胎面采用加深的人字花纹设计，花纹块的排布角度经过反复调整，既能够保证在泥泞路面的抓地力，又能在硬质路面短距离转场时减少不必要的振动与轮胎磨损，轮辋与轮毂的连接采用多螺栓均布的结构，能够承受大马力输出下的扭矩冲击，避免长期重载作业后连接螺栓出现疲劳断裂的问题。动力舱的布局采用高位进气的设计，进气口设置在驾驶室侧上方的排气筒旁，能够有效减少田间作业时地面扬尘进入空气滤芯，延长发动机的保养周期，舱体内部预留了足够的散热间隙，水箱与液压油散热器采用前后叠放的布局，既节省了横向安装空间，又能保证作业时的散热效率，

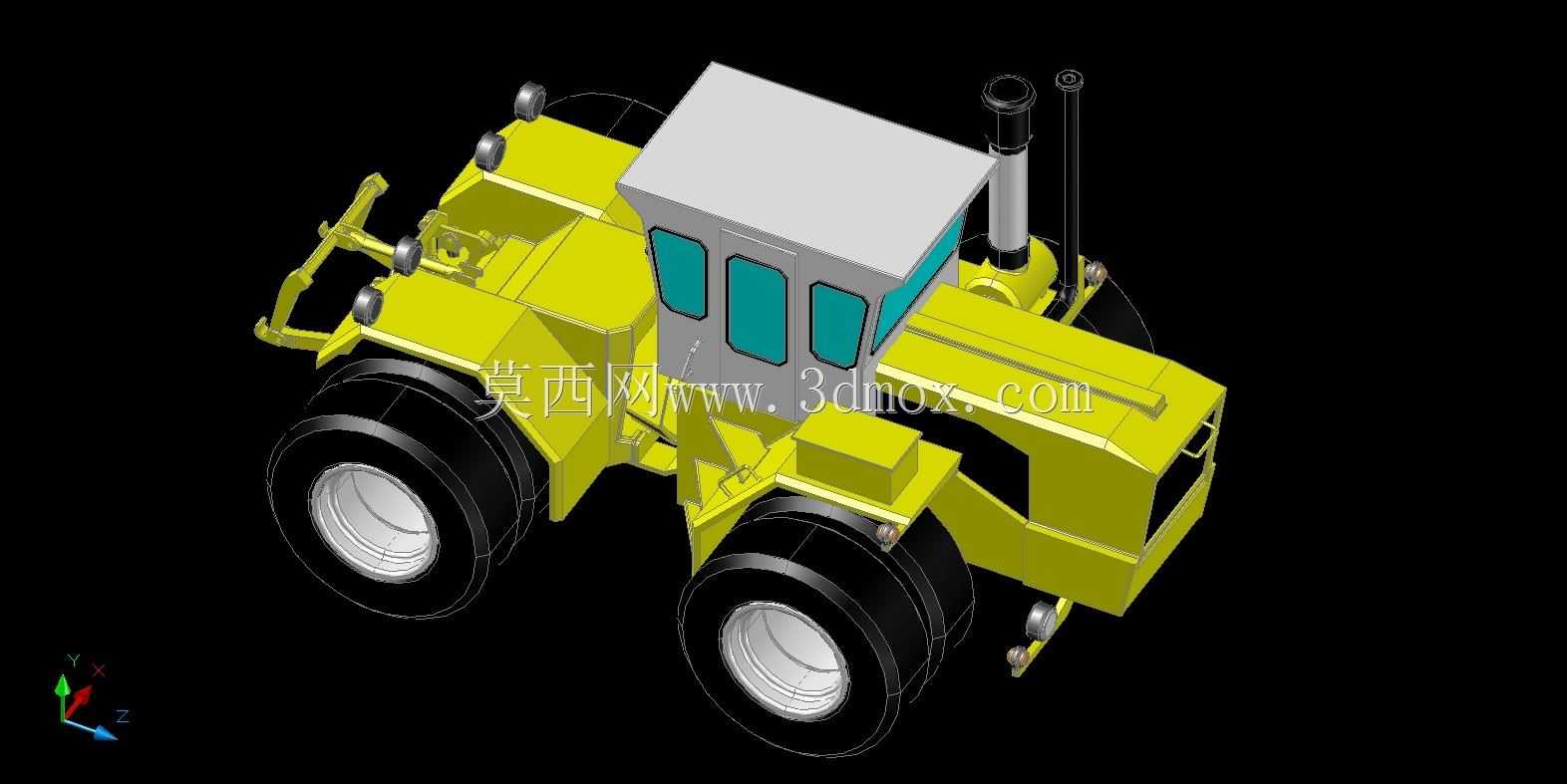

　　避免长时间满负荷作业下出现动力衰减、液压系统油温过高的问题。驾驶室采用框架式安全结构，窗框立柱采用加厚的矩形钢管焊接成型，在发生侧翻时能够为驾乘人员提供足够的生存空间，驾驶室玻璃采用大倾角的曲面设计，能够减少田间作业时的光线反射，同时拓宽前方视野，驾驶员在座位上即可清晰观察前方悬挂农具的作业状态，减少作业盲区，驾驶室内的操纵杆件按照人机工程学排布，离合、刹车踏板的踩踏行程与力度经过适配调整，长时间作业不会产生过度的肢体疲劳，座椅采用减震阻尼结构，能够过滤掉田间行驶时的大部分高频振动。后悬挂系统采用标准的三点式悬挂结构，悬挂点的提升力按照满负荷配套农具的重量预留了1.2倍的安全系数，能够适配重型翻转犁、联合播种机、

　　旋耕机等多种常用农机具，动力输出轴设置了多转速档位，能够匹配不同农具的转速需求，液压输出接口预留了三组，可满足带液压折叠功能的宽幅农具的连接需求，管路布置沿着车架内侧走线，采用管卡分段固定，避免作业时被秸秆、石块剐蹭损坏。整车的外形尺寸在设计时充分考虑了农村道路的通行限界，宽度控制在常规乡村道路的可通行范围内，转场时不需要额外拆卸部件即可直接通行，铰接点的离地间隙经过优化，在保证通过性的同时，降低了整车的重心高度，提升了坡地作业时的稳定性，前后配重的安装位置预留了足够的调节空间，可根据不同作业场景下的轴荷分配需求调整配重块数量，避免前轮翘头、后轮打滑的问题。在细节结构上，车身覆盖件采用冲压成型的圆弧过渡设计，既减少了行驶时的风阻，又能避免棱角处堆积泥土，日常清理更加方便，前后车灯采用内嵌式安装，避免作业时被飞溅的石块砸坏，油箱布置在车架两侧的空闲位置，容量能够满足连续八小时以上满负荷作业的需求，减少作业中途加油的频次。
