螺旋弹簧式液压阻尼减震结构三维数模

　　在各类行走机械与振动设备的结构设计中，减震缓冲部件是决定整机运行平顺性、核心部件使用寿命的关键结构件，这款螺旋弹簧搭配液压阻尼的减震结构，是目前乘用车辆、非道路移动机械、工业振动台架等场景应用最广泛的缓冲结构形式。从实际选型匹配的角度看，这类减震结构的核心作用是在设备运行过程中，将路面激励、设备作业产生的冲击动能，通过螺旋弹簧的弹性形变完成初步蓄能，再依托内部液压油流经阀系的阻尼效应，把冲击动能转化为热能耗散，避免冲击载荷直接传递到设备主体结构上，既可以降低整机运行过程中的振动噪声，也能避免刚性冲击导致的结构件疲劳开裂、精密元器件失效等问题。

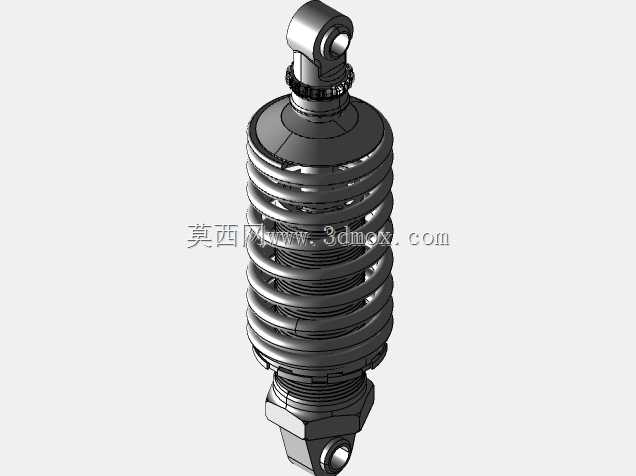

　　从结构设计思路来看，这款减震结构采用了上下吊耳式的安装接口，上端吊耳内置橡胶衬套，下端采用螺纹连接搭配锁紧螺母的结构，这种设计一方面可以补偿安装过程中存在的小角度同轴度误差，另一方面橡胶衬套本身也可以过滤一部分高频小幅振动，避免金属硬连接带来的异响问题。中间的螺旋弹簧采用等节距圆柱螺旋设计，弹簧钢丝的直径、有效圈数经过匹配计算，能够覆盖对应载荷区间的静挠度需求，保证设备在额定载荷下的静变形量处于合理区间，不会出现弹簧刚度过大导致缓冲不足，或是刚度过小导致频繁触底的问题。内部的阻尼结构采用了双筒式液压阻尼设计，相比单筒结构，双筒结构的加工精度要求更低，储油腔的冗余设计可以应对长时间往复运动带来的油液温升膨胀问题，可靠性更高，更适合民用设备的大规模量产应用。

　　在外形尺寸与安装边界的设计上，这款减震结构的整体长度适配主流紧凑型乘用车辆的悬架安装空间，上端吊耳的铰接孔直径、下端螺纹的规格都符合行业通用的安装尺寸标准，设计选型时不需要额外改动周边的安装支架结构，可以直接替换同规格的传统减震部件。弹簧的外径尺寸经过校核，在最大压缩行程下不会与周边的悬架摆臂、车架纵梁等部件发生运动干涉，减震器的最大拉伸长度、最大压缩长度的行程参数，匹配对应悬架的跳动行程，保证车轮在上下极限跳动位置时，减震器不会出现拉脱或是撞底的问题。

　　在实际工程应用中，这类减震结构除了应用在车辆悬架系统上，也可以适配在工业设备的隔振安装场景，比如小型发电机组、空压机的底部隔振支架，通过调整弹簧刚度与阻尼阀系的参数，匹配不同设备的自重与振动频率，实现更好的隔振效果。建模过程中，结构的细节还原度直接影响后续的仿真分析精度，这款数模完整还原了弹簧的螺旋升角、吊耳的衬套安装槽、下端的螺纹调节结构、阻尼筒的油封安装位等细节，既可以用于结构教学中的原理演示，也可以作为选型设计时的参考数模，帮助设计人员快速完成安装空间的校核、周边连接结构的匹配设计，减少从零开始建模的重复工作量。需要注意的是，在实际选型应用中，需要根据实际的载荷工况、振动频率特性匹配对应的弹簧刚度与阻尼系数，不能直接照搬参数，否则容易出现减震效果不佳、部件早期损坏的问题。
