离心泵闭式叶轮三维结构设计

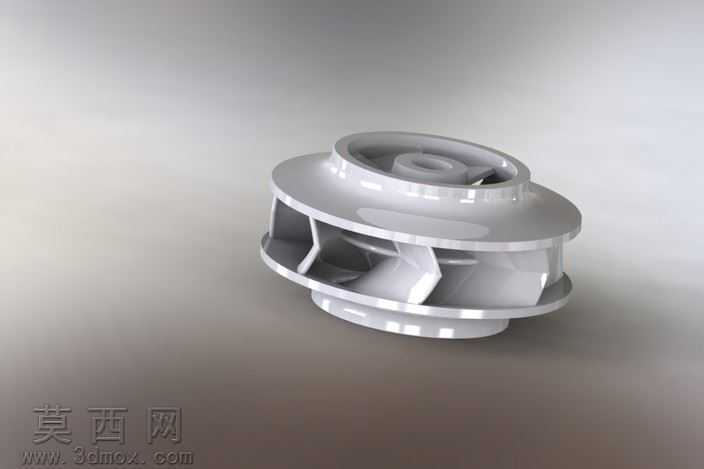

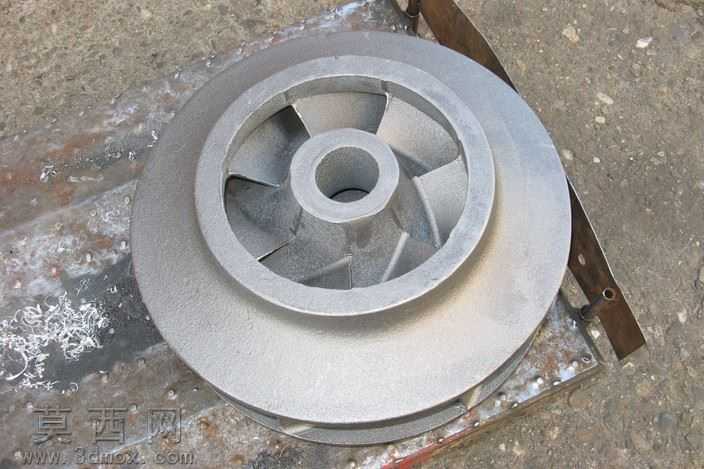

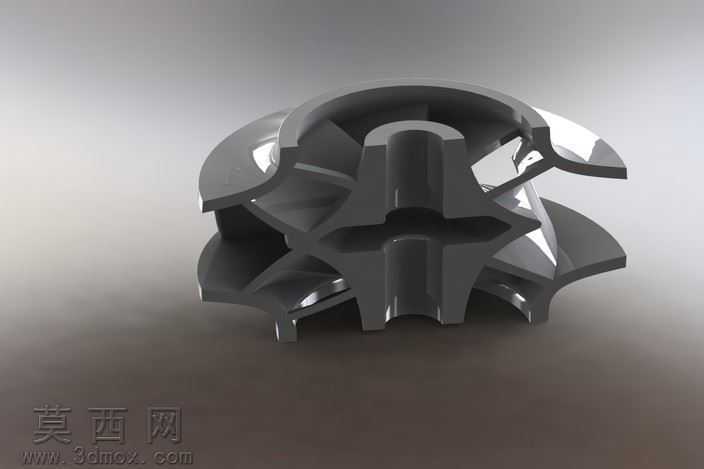

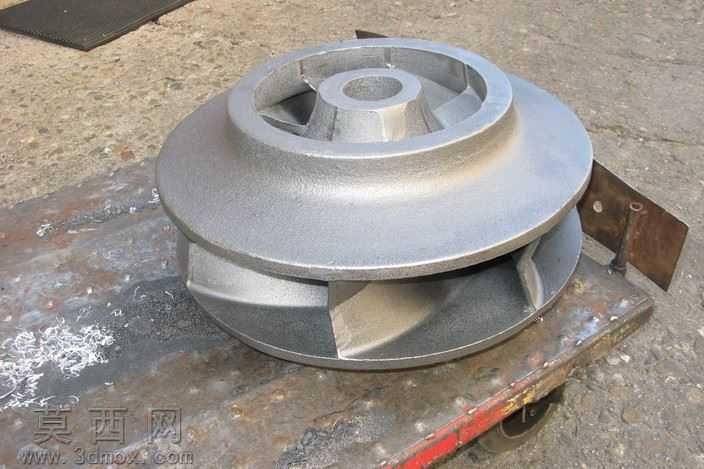

本作品为离心泵核心过流部件闭式叶轮的三维参数化建模成果，建模阶段依托主流三维机械设计软件完成全参数化特征构建，首先以水力设计得出的叶轮轴面投影图为基准，绘制前后盖板的回转轮廓线，通过旋转凸台特征生成叶轮的前后盖板基体，精准控制叶轮进口直径、出口宽度、前后盖板曲率等核心水力尺寸，保证流道的轴面过流面积变化符合离心泵水力设计的规范要求。随后基于叶片进口安放角、出口安放角、叶片包角等关键水力参数，绘制单个叶片的空间型线，通过放样凸台特征生成单个扭曲叶片实体，再通过圆周阵列特征完成全部叶片的均匀排布，建模过程中严格校验叶片与前后盖板的结合位置，避免出现缝隙、重叠等拓扑错误，保证流道的光滑连续性。完成基础实体建模后，对叶轮的轮毂结构、轴孔、键槽等安装配合部位进行细节特征构建，精准匹配泵轴的安装配合尺寸，添加安装定位的倒角、退刀槽等工艺特征，保证模型具备实际生产的工艺参考价值。渲染阶段采用金属铸铁材质赋予模型实体，模拟实际铸造叶轮的金属质感，调整材质的粗糙度、反光度参数还原铸件的哑光金属表面效果，通过三点布光方案搭建渲染场景，主光从斜上方投射突出叶轮的整体轮廓与叶片曲面形态，辅光补暗部弱化阴影死黑，轮廓光勾勒叶轮边缘提升立体感，最终渲染图清晰展现了闭式叶轮的双盖板夹叶片的典型结构，叶片的扭曲形态、流道的空间走向、轮毂的安装结构都得到直观呈现。该叶轮模型的结构设计充分考虑离心泵的工作特性，闭式结构适配输送清洁介质的离心泵工况，叶片的扭曲设计能够有效降低流体在流道内的水力损失，提升泵的运行效率与运行稳定性，模型可用于离心泵的水力性能仿真、结构强度校核、装配干涉检查以及生产加工的工艺参考，完整还原了离心泵叶轮从水力设计参数到三维实体模型的转化过程，所有特征均保留参数化编辑属性，可根据不同的流量、扬程设计需求快速调整叶轮的各项尺寸参数，适配不同规格离心泵的设计研发需求。
