车用发动机进气增压空气涡轮结构

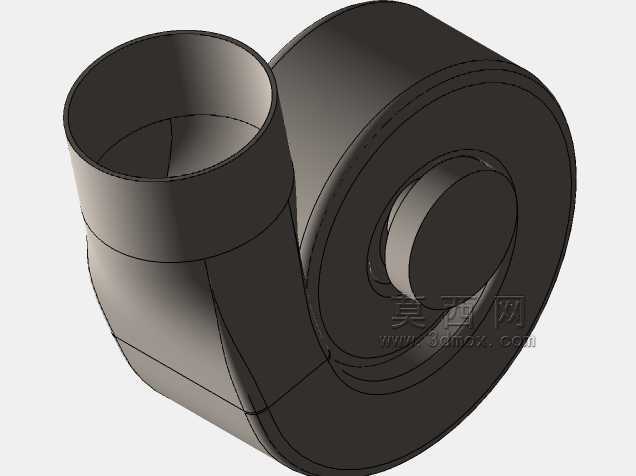

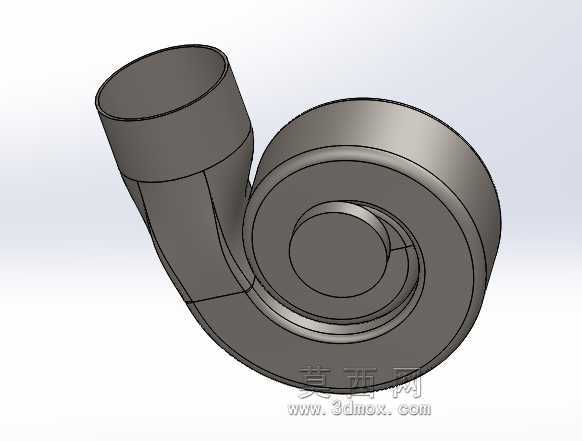

　　在车用内燃机动力升级、小型通用动力机械进气改造场景中，空气涡轮是进气系统里的核心增压部件，区别于传统废气涡轮依赖排气能量驱动的结构，这类直连进气通路的空气涡轮，可在不改动排气歧管布局的前提下，通过叶轮的高速旋转对进入气缸的空气进行预压缩，直接提升进气歧管内的空气密度。实际装车运行时，每循环进入气缸的氧气含量随进气密度提升同步上涨，配合对应调整的喷油量，可让气缸内的燃油燃烧更充分，既能够在同排量基础上提升动力输出上限，也能降低部分负荷工况下的不完全燃烧损耗，在小排量乘用车动力改装、小型通用汽油机性能优化场景中应用十分广泛。从结构设计逻辑来看，这款空气涡轮的整体流道采用渐缩式进气腔设计，进气端的大口径导流段可降低进气紊流产生的阻力，

　　气流进入腔体后顺着导流锥面平滑流向叶轮区域，避免直角转折带来的压损。叶轮部分采用后弯式叶片构型，叶片前缘做了圆弧修型处理，可在高转速下降低气流冲击带来的能量损耗，叶片与壳体之间的间隙控制在0.15-0.2mm区间，既能够避免高速转动时叶片与壳体内壁发生刮蹭，也能减少间隙漏气带来的增压效率损失。涡轮的转轴采用双轴承支撑结构，靠近叶轮端的轴承承受进气侧的轴向推力，另一端的轴承承担径向载荷，轴承位预留了润滑脂存储腔，可满足长期高转速运行的润滑需求，无需额外接入发动机机油油路，简化了后期加装的管路布局。安装边界方面，这款空气涡轮的进气端与出气端均采用标准的圆形法兰接口，接口尺寸适配市面主流的63mm、70mm口径进气软管，

　　整体壳体的最大外径为112mm，轴向总长度为148mm，安装时只需在空气滤清器与节气门之间的进气软管段找到合适的固定位置，通过卡箍锁紧两端接口即可，不需要对原有进气通路进行切割焊接，适配大部分前置前驱家用车型的发动机舱布局，也可用于小型固定式发电机组、园林机械动力的进气改造。在实际功能表现上，这款空气涡轮的工作转速区间覆盖12000-60000rpm，对应发动机1500-5500rpm的常用工况区间，在发动机低转速区间即可介入建立基础增压压力，弥补小排量自然吸气发动机低扭不足的问题，当发动机进入高转速区间时，涡轮的泄压旁通结构会自动开启，避免增压压力过高导致的进气系统过载。设计过程中针对叶轮的动平衡做了专项优化，

　　每片叶片的重量差控制在0.1g以内，整轮装配后完成G2.5级动平衡校准，高转速运行时的振动量控制在0.3mm/s以内，不会因为额外振动带来进气软管松动、周边传感器共振失效的问题。壳体部分采用铸铝合金材质一体成型，内壁做了光滑阳极氧化处理，既能够降低气流沿程阻力，也能抵御进气中携带的水汽、灰尘带来的腐蚀，长期使用不会出现内壁锈蚀脱落导致的叶轮卡滞问题。在配套选型时，需要注意涡轮的安装位置要远离发动机排气侧的高温区域，避免壳体长期受高温烘烤导致的轴承润滑脂失效，同时进气端要保留足够的直管段长度，保证进入涡轮的气流均匀稳定，避免因为进气紊流导致的叶轮工作异响、增压效率波动。针对不同排量的动力单元，可匹配对应尺寸的叶轮规格，1.6L及以下排量机型适配小直径叶轮版本，可获得更快的响应速度，1.6-2.5L排量机型适配标准直径叶轮版本，兼顾增压压力与响应特性，不会出现低转迟滞或者高转进气不足的问题。
