木质轮轴传动投石弹射装置结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375229
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计
  • 木质轮轴传动投石弹射装置结构设计

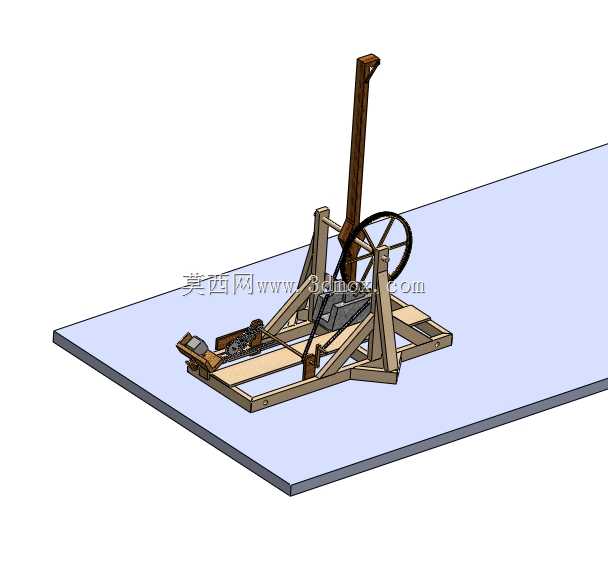

  该弹射装置以轮轴绞盘作为核心动力输入部件,整体采用框架式木质承载结构,所有受力节点均采用榫卯加斜撑加固的形式,可承受抛射瞬间的大载荷冲击,避免机架出现开裂或形变。从实际应用场景来看,这类弹射装置可用于古机械复原研究、科普教具演示、仿古活动展演等场景,也可作为小型抛射试验的承载机构,完成特定载荷的短距离抛送作业。

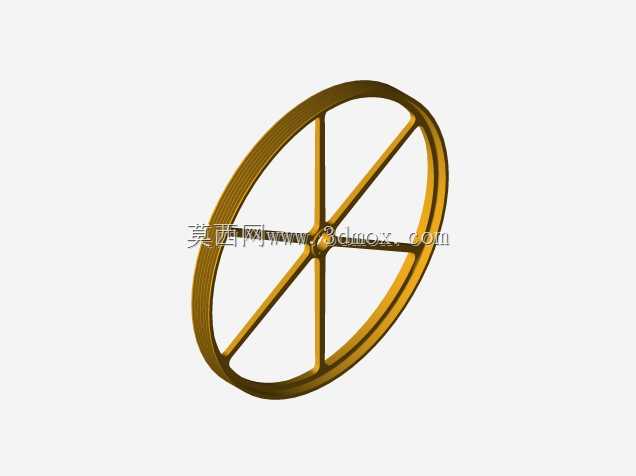

  整套装置的动力传递路径清晰,操作人员转动侧部的手轮,通过轮轴的力矩放大作用,牵拉抛射臂下端的牵引索,逐步将抛射臂拉升至待发位置,待触发机构解锁后,抛射臂在配重或弹性蓄能部件的作用下快速绕支点回转,将端部承载的投射物沿预设弹道抛出。设计过程中重点考量了抛射臂的回转半径与机架边界的匹配关系,抛射臂完全放倒时不会超出机架底部的矩形安装边界,拉升至最大仰角时,臂架顶端距离安装平面的垂直高度控制在合理范围内,避免出现重心过高失稳的问题。

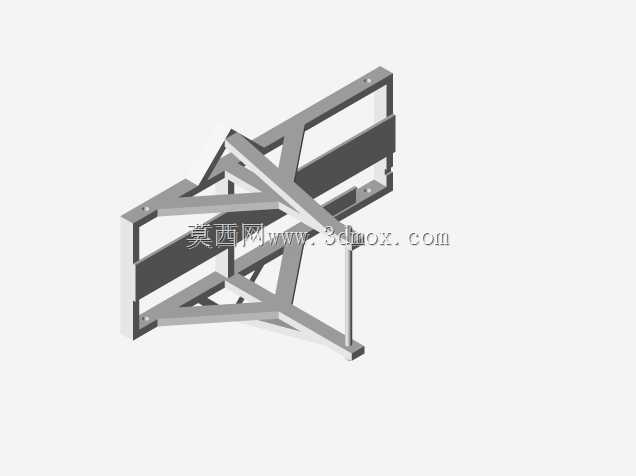

  机架底部采用整板式承载底座,所有支撑立柱均垂直固定在底座平面上,斜向支撑件分别连接立柱中部与底座横梁,形成稳定的三角形受力结构,即便在抛射瞬间产生较大的后坐力,整台设备也不会出现侧翻或移位。手轮的安装位置设置在机架侧方的操作高度区间,操作人员站立在设备侧方即可完成绞盘转动、锁止、触发的全流程操作,无需额外登高或俯身,操作动线符合人体工程学要求。

  抛射臂的支点位置经过反复校核,支点靠近臂架下端的牵拉端,利用杠杆原理进一步放大抛射端的线速度,在同等输入力矩下可获得更高的抛射初速。臂架端部设置有可拆卸的载物槽,可根据投射物的外形尺寸更换适配的槽体,满足不同规格载荷的抛送需求。触发机构采用插销式锁止结构,锁止销插入抛射臂下端的定位孔后即可完成待发状态锁定,拔出插销的瞬间即可完成击发,结构简单可靠,故障率极低,即便在无润滑的户外场景下也能正常工作。

  从安装边界来看,整套设备的底部投影为规则矩形,无需额外浇筑固定基础,直接放置在平整硬质地面上即可使用,设备自重可抵消大部分抛射后坐力,若用于大载荷抛射场景,可通过底座预留的通孔加装膨胀螺栓与地面固定,进一步提升作业稳定性。所有外露的传动部件均未设置尖锐突出结构,手轮边缘做了圆弧过渡处理,避免操作过程中出现磕碰划伤的问题。牵引索采用高韧性编织缆绳,导向轮组设置在机架内部的横梁上,可将牵拉方向的力平顺传递至抛射臂,避免缆绳与木质构件直接摩擦造成的构件磨损,延长整套设备的使用寿命。

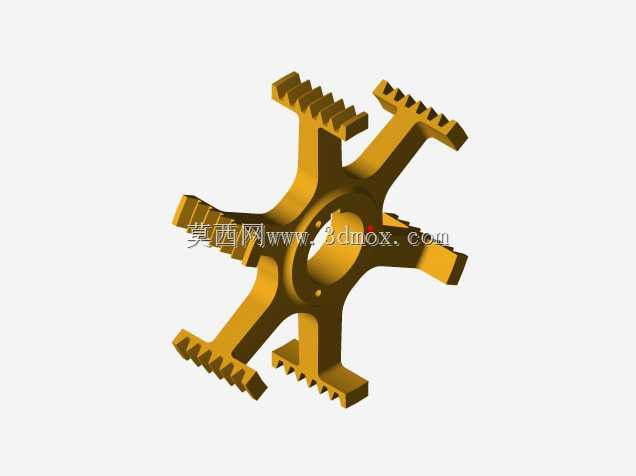

  在结构细节处理上,所有木质构件的连接端面均做了贴合处理,榫卯配合间隙控制在合理区间,既保证装配便利性,又避免间隙过大造成的受力晃动。轮轴部件采用金属轴件搭配木质轮毂的结构,金属轴承担主要的径向载荷,木质轮毂与手轮辐条连接,既保证了传动部件的结构强度,又兼顾了整体外观的一致性。抛射臂的截面采用矩形变截面设计,靠近支点位置的截面尺寸更大,承受更大的弯曲应力,靠近抛射端的截面逐步收窄,在保证结构强度的前提下降低臂架自重,提升抛射瞬间的响应速度。
