仿生机械蚂蚁创意结构设计作品

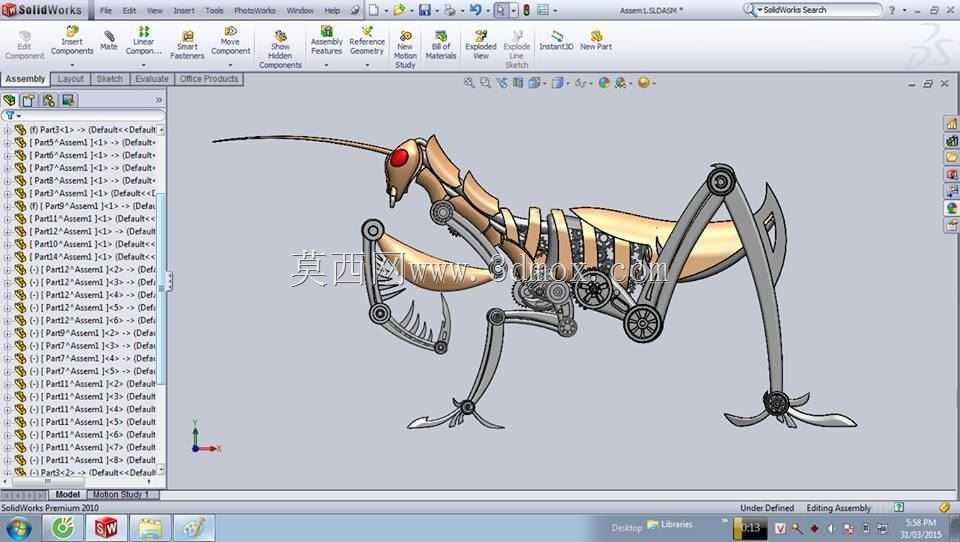

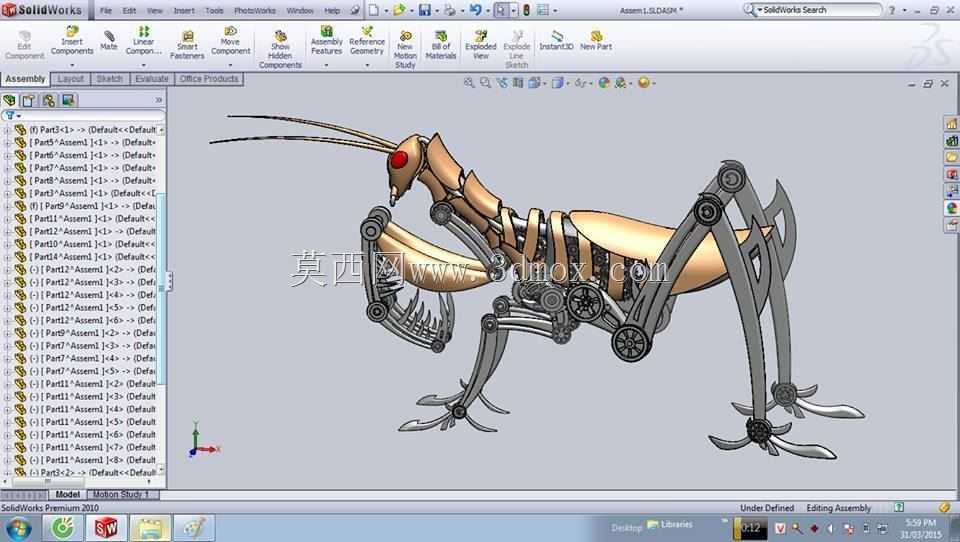

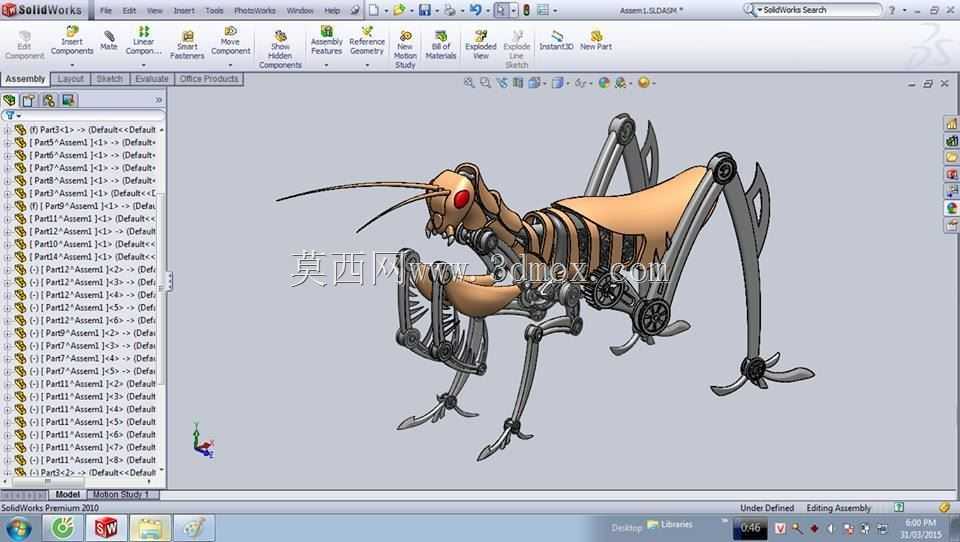

　　这款仿生机械蚂蚁的结构设计，最初的构思出发点是为微型仿生探测设备的行走机构做原理验证，在狭小空间探测、复杂地形通行的场景下，多足仿生结构相比轮式、履带式结构有着天然的地形适配优势，能够跨越数倍于自身足端高度的障碍，在管道内部巡检、废墟缝隙探测这类常规行走机构无法抵达的作业场景中，这类仿生多足结构可以搭载微型传感模块完成环境数据采集作业。从结构组成来看，整个仿生躯体分为头部、胸段、腹段三个核心装配区段，头部集成了模拟触角的探测杆件安装位、模拟颚部的夹取机构铰接点，颚部采用双摇杆联动结构，通过单处驱动即可实现开合动作，可完成微小物件的夹取、障碍物拨开这类基础作业动作。胸段是整个结构的核心承载区，

　　六条行走足的铰接支座全部集成在胸段的一体化框架上，每条行走足都采用三段式铰接结构，分别对应基节、股节、胫节的仿生分段，每段铰接处都预留了转动副的安装间隙，可根据实际驱动需求加装微型舵机或者连杆传动组件，足端设计为分叉式抓附结构，在粗糙壁面、倾斜坡面行走时可以提供足够的抓附力，避免行进过程中出现打滑侧翻的问题。腹段采用分段式铰接外壳，每段壳体之间预留了转动间隙，可实现小幅度的俯仰、侧摆动作，在躯体转向、跨越障碍时可以跟随地形调整重心位置，保证整体结构的行走稳定性。设计过程中优先考虑了结构的运动干涉问题，所有足段的转动行程都做了限位校核，六条足在交替迈步的过程中，相邻足段之间不会出现运动碰撞，

　　躯体腹段的摆动行程也和后足的运动范围做了间隙匹配，即使在最大幅度转弯、爬坡的姿态下，各运动部件之间都能保留足够的安全间隙。从安装边界来看，整个结构的躯体宽度控制在足端最大展开宽度的三分之一以内，在狭窄缝隙中通行时，只要缝隙宽度大于躯体宽度即可顺利通过，足端的最大抬升高度可达到躯体高度的二分之一，面对垂直障碍时可以通过前足搭附、中足支撑、后足推送的协同动作完成翻越。结构的所有铰接孔位都采用统一的孔径规格，方便后期装配时选用标准销轴零件，减少定制加工件的数量，降低整体加工成本。外壳部分采用曲面仿生造型，既还原了蚂蚁躯体的分节形态，也在壳体内部预留了足够的空腔，可用于容纳控制电路板、微型电池、传感模块这类电控组件，不需要额外外挂安装支架，

　　让整体结构更加紧凑。在实际功能拓展层面，头部的触角位置可以替换安装气体传感器、微型摄像头等探测元件，颚部的夹取结构也可以根据作业需求更换为采样铲、探针这类不同的作业端头，腹段的尾部位置可预留线缆接口，方便外接供电或者数据传输线路。整个结构的受力路径做了针对性优化，行走过程中地面的支撑反力从足端经胫节、股节传递到胸段主框架，再分散到整个躯体，所有铰接点的受力都控制在常规微型销轴的承载范围内，即使在满载搭载电控组件的情况下，也不会出现结构件变形、铰接点卡滞的问题。针对不同的应用场景，还可以对足段长度、躯体配重位置做适应性调整，比如在平面为主的巡检场景下可适当缩短胫节长度提升行走速度，在复杂地形的探测场景下可加长股节尺寸提升越障能力，整体结构的模块化程度较高，大部分零部件都可以单独替换调整，不需要对整体框架做大规模修改。
