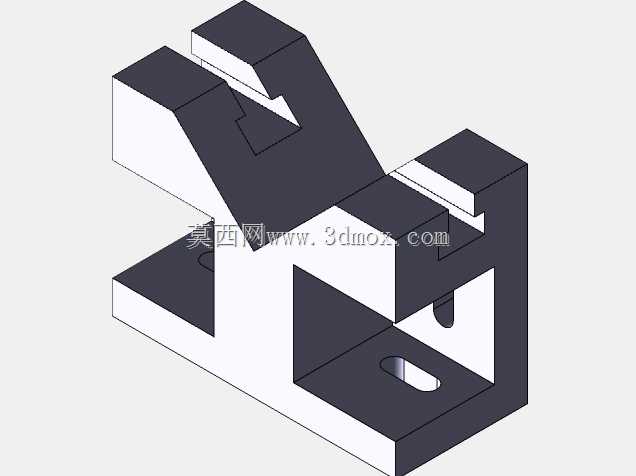

汽车V型定位支撑安装座结构设计

　　在汽车零部件焊装、总装工位的工装夹具设计环节，这类V型支撑安装座是工位定位单元里的核心承载零件，主要承担轴类、杆类汽车零部件的侧向定位与竖向支撑作用，常见于车门铰链装配、稳定杆预装、传动轴对接等工位的定位模组中，区别于普通平面对位支撑，V型开口结构可以自适应不同直径规格的圆轴类工件，无需额外更换定位块即可覆盖同系列多款车型的相近尺寸工件定位需求，大幅降低工装换型的时间成本。从结构设计逻辑来看，底座部分采用带长圆形安装孔的平板结构，长圆孔的设计预留了±5mm的安装位置调整余量，现场工装调试时可以顺着长圆孔方向微调支撑座的固定位置，抵消工装底板加工误差、工件来料尺寸偏差带来的定位偏移问题，底座厚度设置为12mm，

　　采用Q235钢材加工时可承受最大800kg的竖向载荷，满足绝大多数汽车零部件装配时的压装、拧紧工序承载力要求，不会出现支撑座变形导致的定位精度丢失问题。上部的V型支撑开口角度设置为90°，这个角度是机械定位结构里的通用最优角度，既可以避免开口角度过小导致的工件卡滞、取件困难问题，也能防止开口角度过大带来的定位间隙过大、工件晃动超差问题，V型支撑面的加工粗糙度要求达到Ra1.6，减少工件与支撑面的摩擦阻力，取放工件时不会出现刮蹭掉漆、卡滞磕碰的情况。支撑座的立板与底座之间采用一体化折弯加焊接加强筋的结构形式，相比分体螺栓连接的结构，一体化结构的整体刚性提升40%以上，长期承受交变载荷时不会出现连接螺栓松动、立板偏移的问题，

　　加强筋设置在立板背部的非定位侧，不会干涉工件的取放路径，同时可以抵消V型槽承受侧向力时产生的弯矩，避免立板长期受力出现根部开裂的问题。在安装边界方面，整个支撑座的底座轮廓尺寸为120mm×80mm，安装孔中心距为90mm，适配行业内通用的30系列、40系列铝型材工装底板的孔位排布，不需要额外加工过渡连接板即可直接固定在标准工装上，整体高度设置为75mm，匹配多数汽车装配工位的作业高度区间，工人取放工件时不需要过度弯腰或者抬臂，符合工位人机工程学的设计要求。结构上预留的腰型沉孔在安装时可以将螺栓头完全沉入底座平面以下，不会出现螺栓凸起刮蹭工件表面的问题，V型槽底部设置的避让缺口可以容纳工件表面的凸起焊点、注塑飞边等结构，

　　避免工件因为表面存在小凸起无法完全落位到V型支撑面上，保证定位精度稳定控制在±0.1mm以内，满足汽车零部件装配的公差要求。这类支撑座在实际产线应用中，通常会配合气动夹紧单元使用，V型座承担定位基准作用，夹紧机构从侧方或者上方将工件压紧在V型面上，即可完成工件的完全定位，不需要额外增加其他方向的定位销，简化整个工装的结构复杂度，降低工装的制造成本与后期维护难度。设计时针对不同工位的载荷差异，可以通过调整立板厚度、加强筋尺寸来适配不同的承载力需求，不需要整体更改结构外形，形成系列化的零件库后可以直接调用，大幅缩短工装设计的周期。
