方管拼接网格笼式承载框架结构

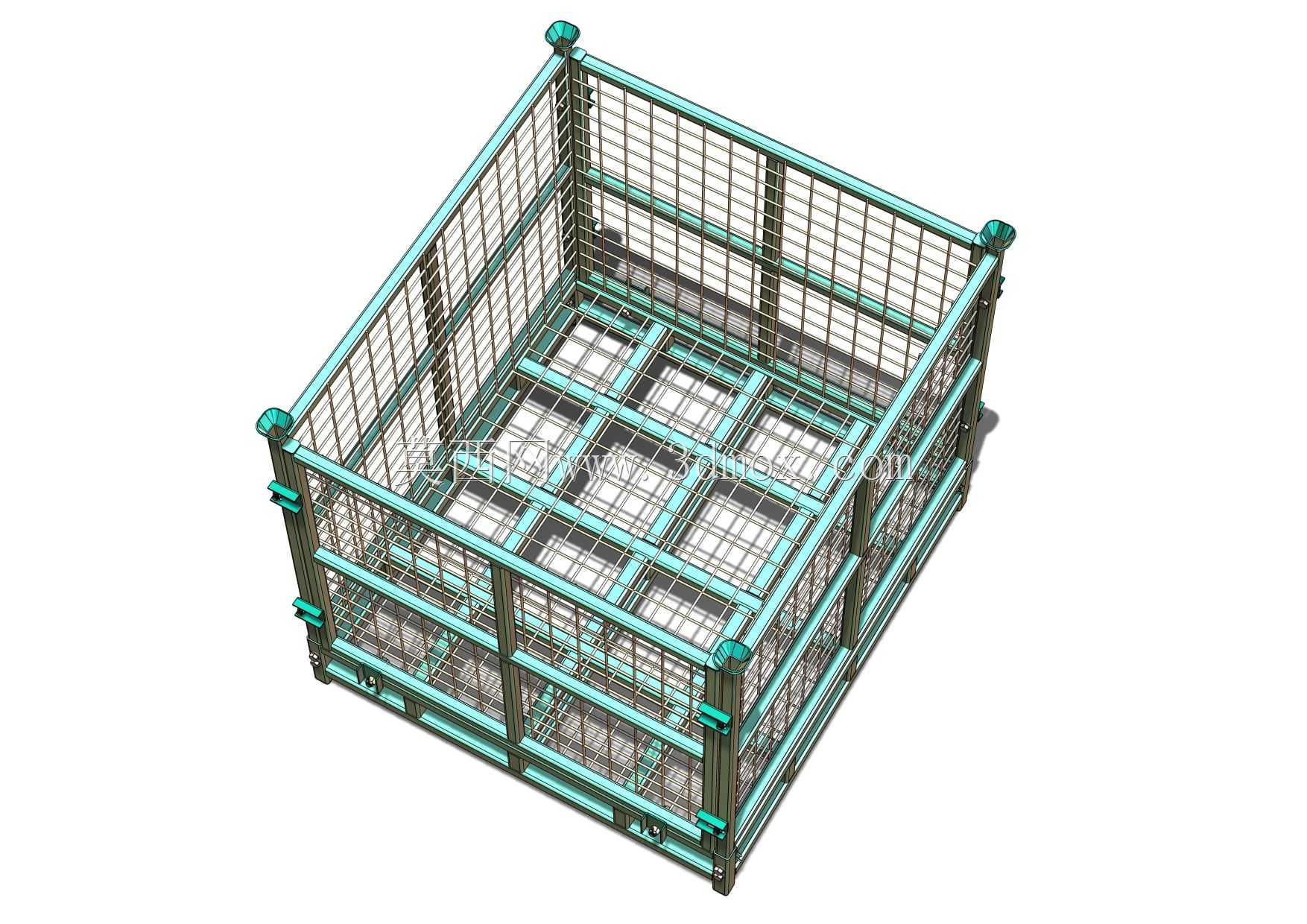

　　该笼式框架结构主要应用于工业生产场景中的物料承载、设备防护以及工位周转支撑环节，在车间物料暂存区可作为零散工件的存放承托结构，也可在自动化生产线周边作为设备外围防护笼，避免作业人员误入设备运行危险区域，同时在物流周转环节可搭配底部脚轮作为可移动周转笼，承载规整包装的工业零部件完成工位间的转运作业。从结构功能来看，该框架采用等规格方管做纵横双向拼接，形成均匀的网格状承载面，竖向支撑管与横向、纵向连接杆件采用满焊连接，节点位置设置有凸起的定位柱，既可以用于上层叠放时的对位限位，也可作为防护网片、侧封板的安装固定点位，框架底部预留有脚轮安装接口与固定地脚的安装孔位，可根据实际使用场景选择移动或固定安装方式。

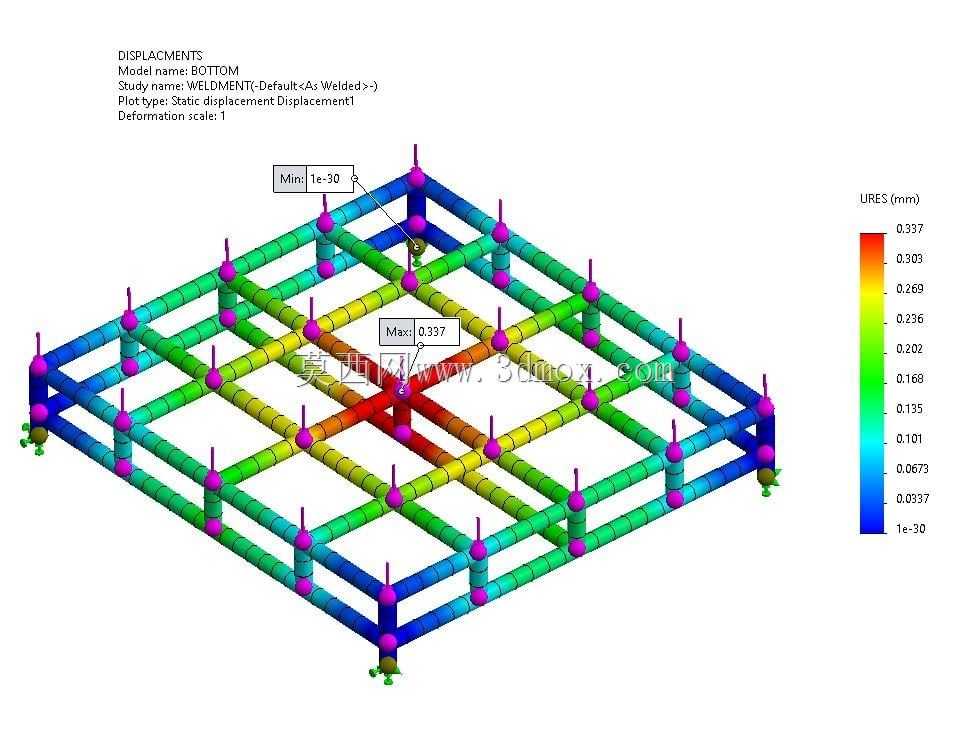

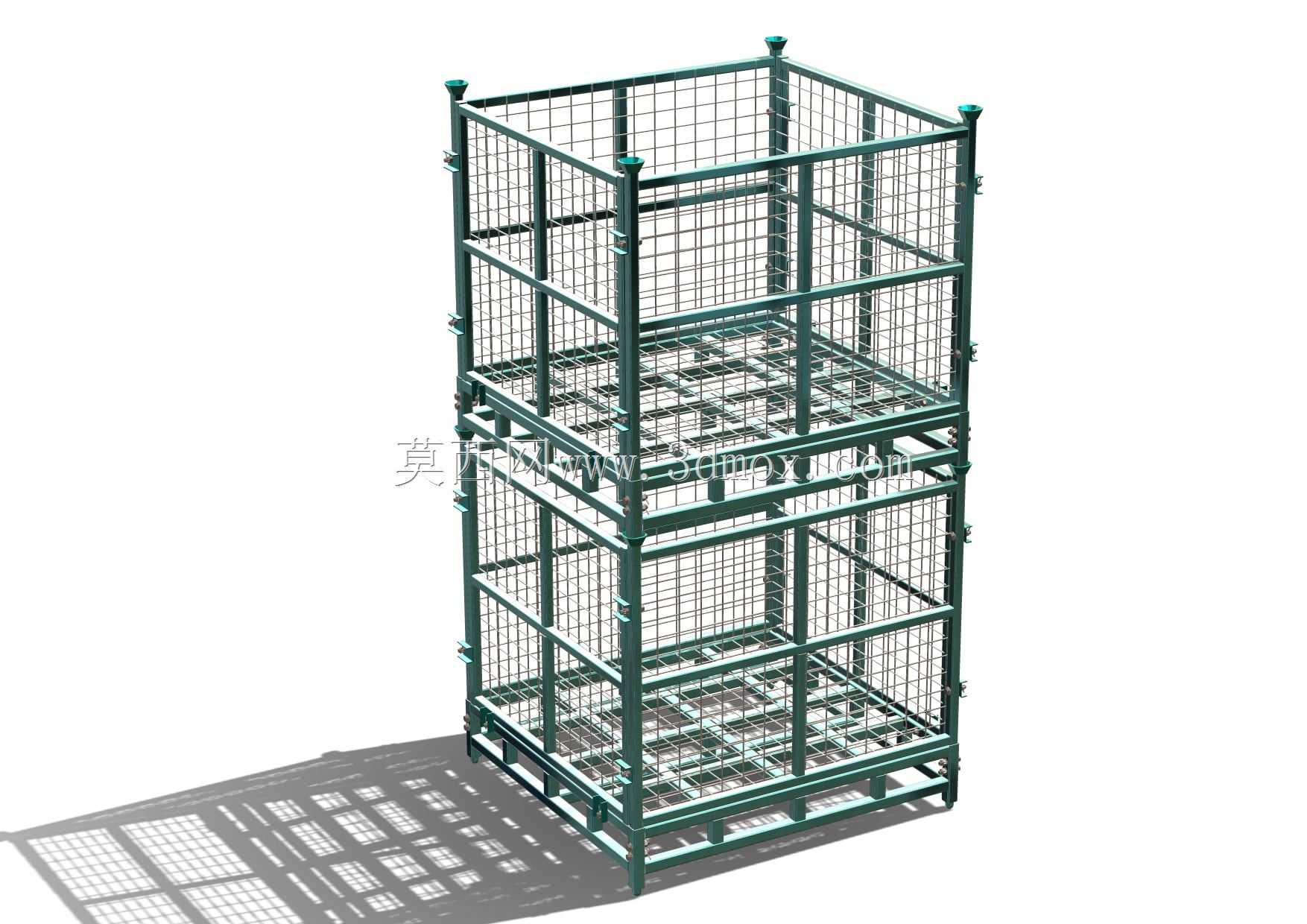

　　设计过程中优先考虑了结构的受力均匀性，通过有限元位移分析结果可以看到，整体框架在承受均布载荷时，最大位移量出现在框架中心区域，位移值控制在毫米级的合理范围内，边角位置的位移量趋近于零，说明杆件的排布间距与规格选型匹配设计载荷要求，没有出现局部应力集中导致的变形过大问题。杆件排布上采用等间距网格划分，单格尺寸控制在常规工件不会掉落的范围内，同时兼顾了框架自身的重量控制，不会出现过度设计导致的材料浪费。从安装边界来看，该框架的外形为规则长方体结构，所有杆件的外边缘齐平，没有外凸的安装附件，整体外轮廓尺寸适配标准车间通道宽度，叠放时上下框架通过节点定位柱实现无偏移堆叠，堆叠层数可根据单框承载能力与底部框架的承重上限调整，

　　固定安装时底部地脚孔位可适配常规膨胀螺栓的安装尺寸，无需额外做安装基础的二次改造。在细节设计上，所有杆件的端部都做了平齐处理，焊接位置打磨平滑，没有尖锐的焊瘤凸起，避免作业过程中出现刮擦损伤，节点位置的定位柱高度统一，既保证叠放时的导向对位顺畅，也不会因为柱高过高影响框架内部的有效使用空间。框架的网格结构同时具备良好的视野通透性，作为防护笼使用时，作业人员可以清晰观察到内部设备的运行状态，作为物料承载架使用时，可以直观看到存放物料的种类与剩余存量，无需额外设置观察窗口。结构的模块化设计也支持多组框架的横向拼接，通过节点位置的连接件可以将多个单框组合成更大面积的承载平台或者更长的防护隔断，适配不同场地的尺寸需求，

　　杆件的规格选型也采用工业领域常用的标准方管，后期维护更换时无需定制特殊规格型材，降低了全生命周期的使用成本。在受力传递路径上，上层承载的载荷通过网格杆件均匀传递到四周的竖向支撑腿，再通过底部支撑结构传递到地面或者下层框架，每根竖向支撑腿的受力差值控制在较小范围内，不会出现单根支撑腿过载的情况，保证了长期重载使用下的结构稳定性。
