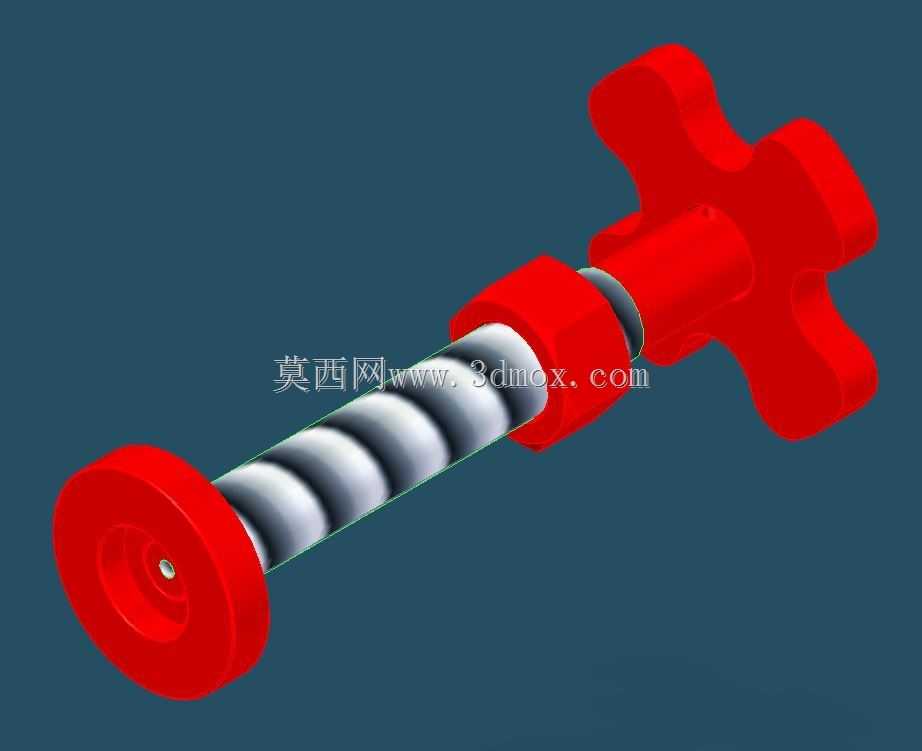

十字旋钮头带压盘丝杆调节组件

　　该手动调节丝杆组件在轻工装配工装、小型试验台架、实验室夹具、木工简易定位装置、小型印刷设备对位机构中应用十分广泛，区别于普通外六角头螺栓，这类带十字形旋钮头的丝杆无需额外配套扳手即可完成手动锁紧与位置调节操作，在需要频繁调整工位、频繁拆装压紧的作业场景下，能大幅降低操作辅助时间，提升工位调整效率。从结构功能来看，组件分为三个核心功能段：顶端的十字形旋钮头采用大尺寸翼缘设计，四个方向的凸起握持边完全贴合人手施力的指腹接触面，无需过大握力即可输出足够的拧紧扭矩，避免普通滚花旋钮在沾有少量油污、切削液时出现打滑的问题；中间段为梯形传动螺纹段，螺纹牙型采用30度牙侧角设计，相比普通三角螺纹，传动效率更高，且具备一定的自锁性能，

　　在静态压紧工况下不会因为设备小幅振动出现松脱移位，螺纹段配套的六角形锁紧螺母可在丝杆调整到目标位置后完成锁止，抵消长期交变载荷下的螺纹间隙，避免位置漂移；底端的圆形压盘采用大直径平面设计，压接面做了微倒角处理，不会在被压紧工件表面留下压痕，压盘中心与丝杆端部采用小轴径铆接连接，压盘可随丝杆转动时相对自由旋转，压紧过程中不会跟转刮伤工件表面。设计过程中，首先根据手动操作的人机工程要求确定旋钮头的尺寸边界，十字翼的外伸长度控制在单手握持舒适的范围，避免翼缘过长导致操作时磕碰周边相邻构件，旋钮头与丝杆衔接位置做了大圆角过渡，消除应力集中点，保证在最大手动拧紧扭矩下不会出现旋钮根部断裂的问题。螺纹段的长度根据常规调节行程需求设定，

　　可覆盖多数小型工装的调节行程范围，螺纹大径与配套螺母的配合公差选用中等精度间隙配合，既保证传动过程无卡滞，又不会因为间隙过大出现调节窜动。安装边界方面，该组件无需复杂的配套安装座，仅需在被固定构件上加工与螺纹大径匹配的光孔或螺纹孔即可完成装配，锁紧螺母可适配不同厚度的安装板，压盘端的直径大于螺纹大径三倍以上，压紧力分布更均匀，针对薄壁件、非金属件的压紧场景也能提供足够的压紧力而不压溃工件。在实际选型应用中，这类组件常替代需要配套扳手的普通螺栓组件，用在设备调试阶段的临时固定、频繁更换工装的快压工位、以及不需要大扭矩锁紧的定位环节，相比气动、液压压紧元件，这类纯机械手动组件结构简单，无额外动力配套需求，故障率极低，在小型非标设备、

　　教学实验装置、手动工装夹具领域的适配性极强。建模过程中对螺纹段的牙型做了简化处理，既保留了螺纹的传动结构特征，又能清晰展示各部件的装配关系，旋钮头的十字翼做了等厚设计，加工时可直接采用圆钢铣削成型，加工工艺性好，压盘与丝杆的连接结构也充分考虑了装配便利性，无需复杂工装即可完成组件组装，整体结构没有冗余设计，每个部件都承担明确的功能，没有多余的装饰性结构，完全围绕手动调节、可靠压紧的核心功能展开结构设计。
