茶叶调味混合加工滚筒式设备结构

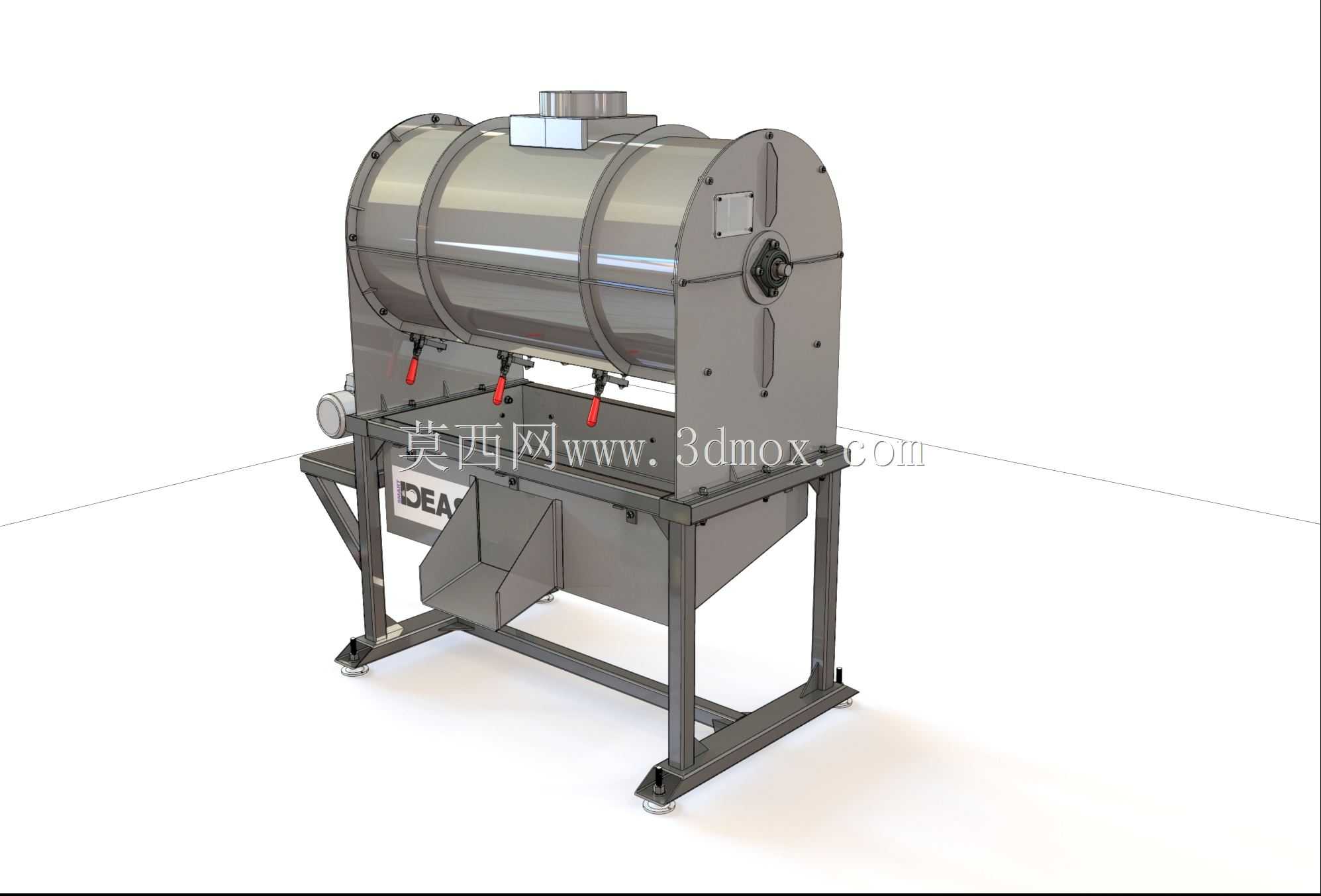

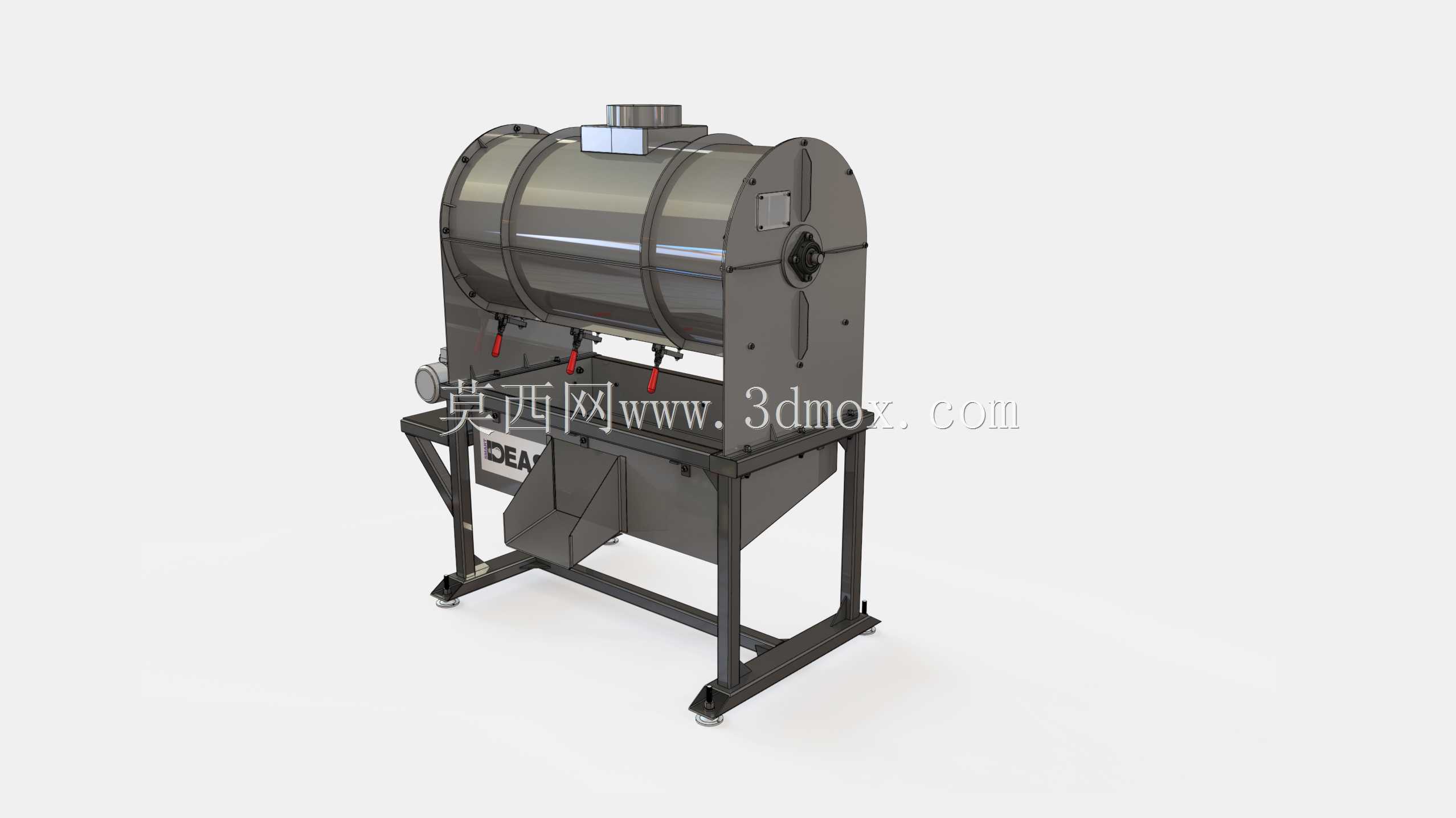

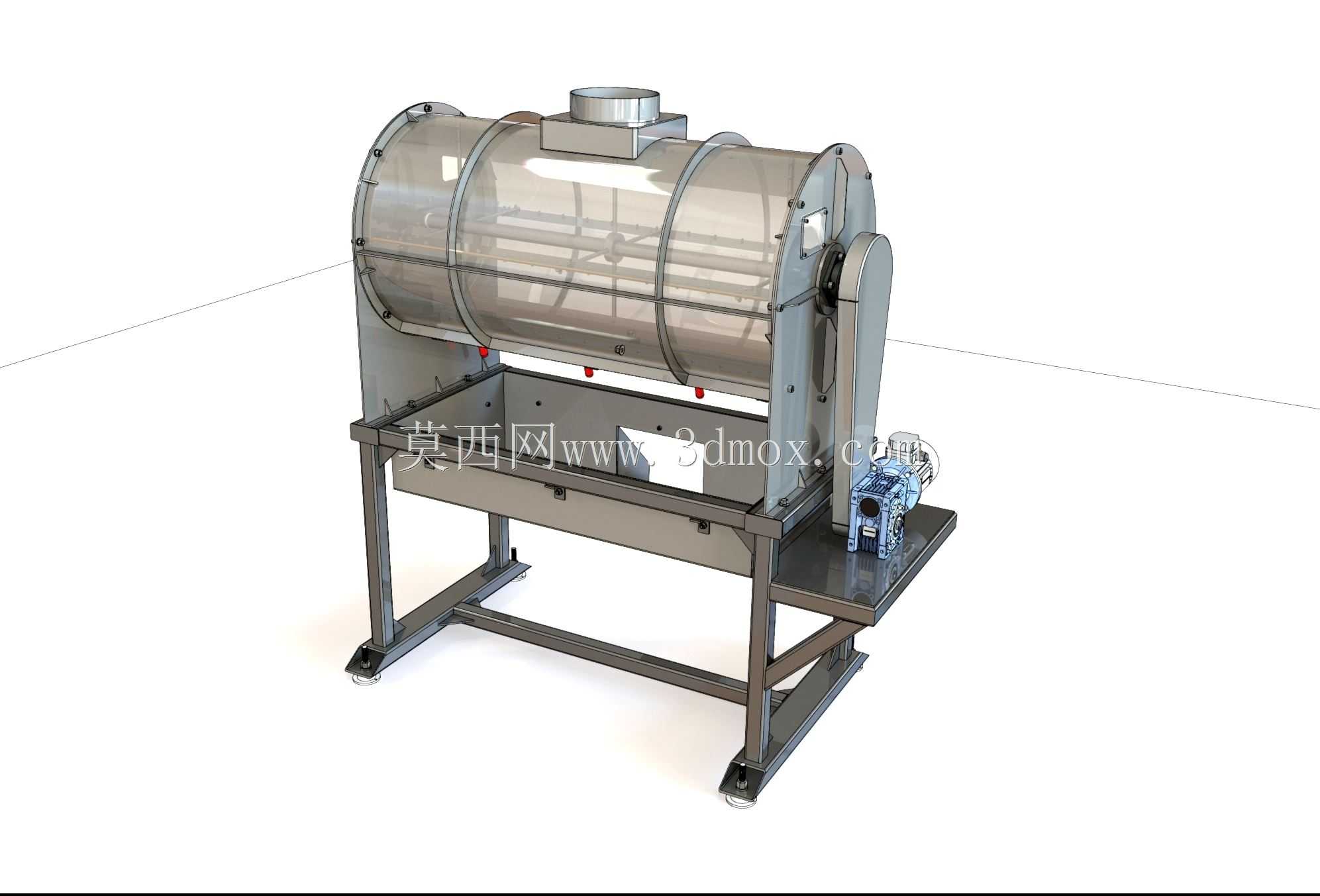

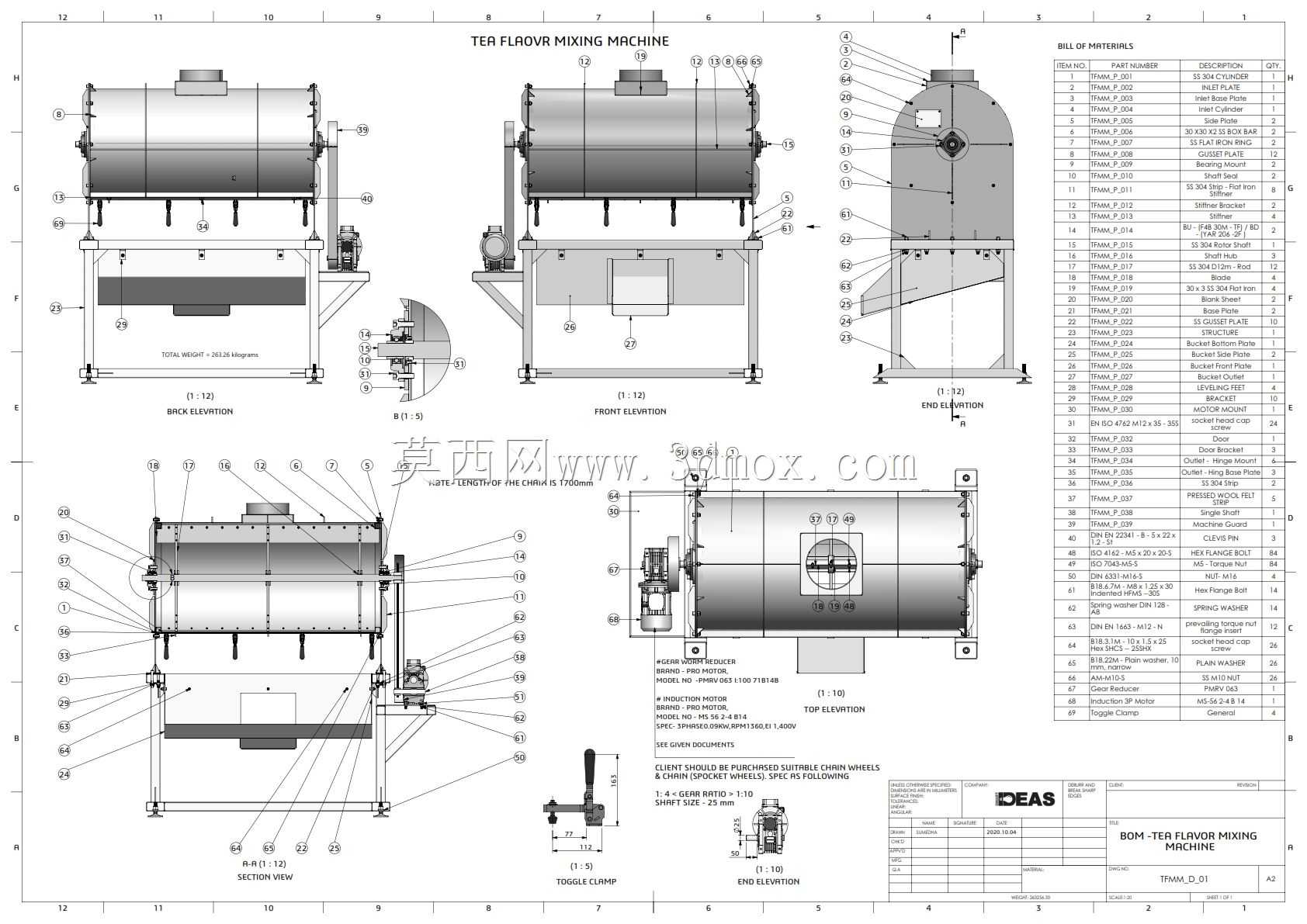

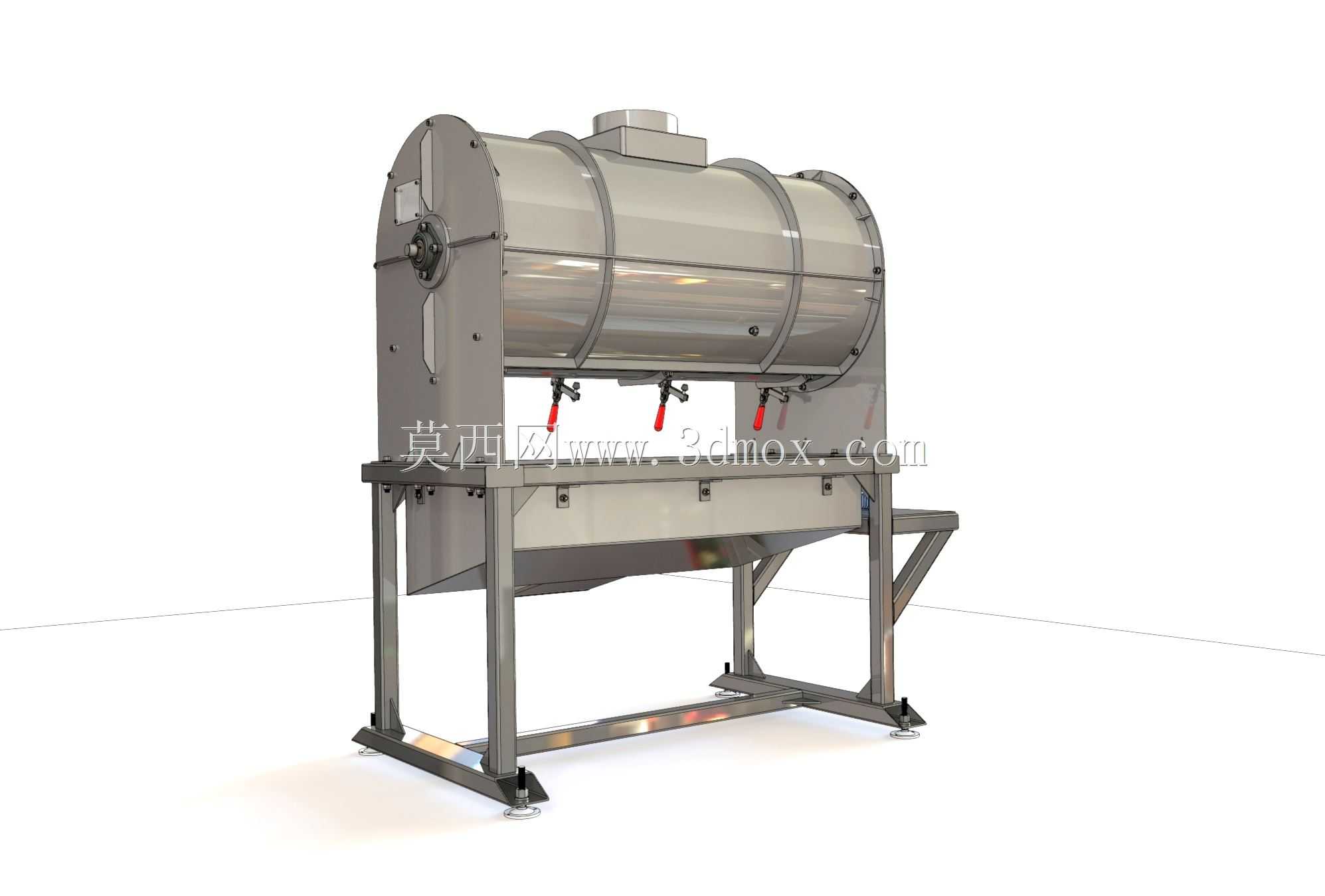

　　该设备主要应用于精制茶加工生产线的后端调味工序，在茶叶完成初制、筛分、风选之后，将茶坯与液态或粉状调味辅料进行均匀混合，常见于花茶、果味茶、调味红茶等产品的生产环节，也可适配部分颗粒状食品原料的风味附着混合作业，相比人工翻拌的作业方式，能大幅降低茶叶断碎率，保证风味物质在每一批次茶叶表面的附着均匀度，避免出现局部口味过重或无调味的料团问题。从结构设计来看，整体采用卧式滚筒作为核心混合腔体，滚筒两端通过带座轴承支撑在机架上，驱动端布置在筒体一侧，采用减速电机直连链轮传动的结构，传动链路短、维护便捷，转速控制在低转速区间，避免高速搅拌打碎茶叶条索；筒体内部设置有导料抄板，抄板角度经过反复校核，在筒体转动时能将底部茶叶不断带起、洒落，

　　让调味辅料能够充分与不同层级的茶叶接触，不会出现物料分层堆积的情况。筒体上方设置有密封式投料口，兼顾茶叶原料与调味辅料的投放需求，投料口配备快开式压盖，作业时可完全闭合，防止调味粉料逸散造成车间粉尘污染，也能避免外界杂质混入料体；筒体下方设置有出料机构，采用插板式闸门结构，混合完成后拉开闸门即可在筒体缓慢转动过程中完成出料，无需人工掏取料体，出料残留量控制在极低水平。设备的机架采用型钢焊接成型，焊后经过去应力处理，长期运行不会出现机架变形导致的筒体偏心问题，支脚位置预留有地脚螺栓安装孔，可直接固定在生产车间的混凝土地面上，也可根据生产线布局需求加装可调脚杯，适配不平整地面的安装找平需求。从安装边界来看，设备整体为卧式布局，

　　长度方向预留足够的检修空间用于驱动端的链轮、轴承维护，宽度方向无需额外预留过多操作空间，操作人员仅需在投料侧、出料侧预留操作位即可，高度方向适配常规车间的层高要求，上方无需额外预留过高的吊装空间，日常维护仅需定期对轴承位置加注润滑脂、检查链轮张紧度即可，操作门槛较低，适配中小型茶叶加工企业的生产需求。设计过程中充分考虑茶叶加工的卫生要求，所有与物料接触的部位均采用光滑表面处理，无卫生死角，清洁时可直接用清水冲洗筒体内部，不会出现料液残留滋生细菌的问题；筒体的转动密封位置采用食品级密封件，避免润滑油脂泄漏污染茶叶，符合食品加工设备的卫生规范。在实际生产场景中，该设备可与上游的茶叶筛分设备、下游的烘干设备进行连线生产，

　　混合完成的茶叶直接进入烘干工序固化风味，也可作为独立工位单独使用，适配小批量多品类的调味茶生产需求，不同批次切换时仅需清空筒体内残留物料、简单擦拭即可换产，不会出现不同风味物料串味的问题。设备的筒体容积经过合理匹配，单次处理量适配常规中小型茶企的批次生产规模，既不会因为容积过大导致小批量生产时物料混合不均，也不会因为容积过小拖慢整条生产线的节拍，传动系统的过载保护设计可在物料投放过量时自动触发停机，避免强行运转损坏传动部件，提升设备运行的可靠性。
