户外双位平行杠健身器材结构设计

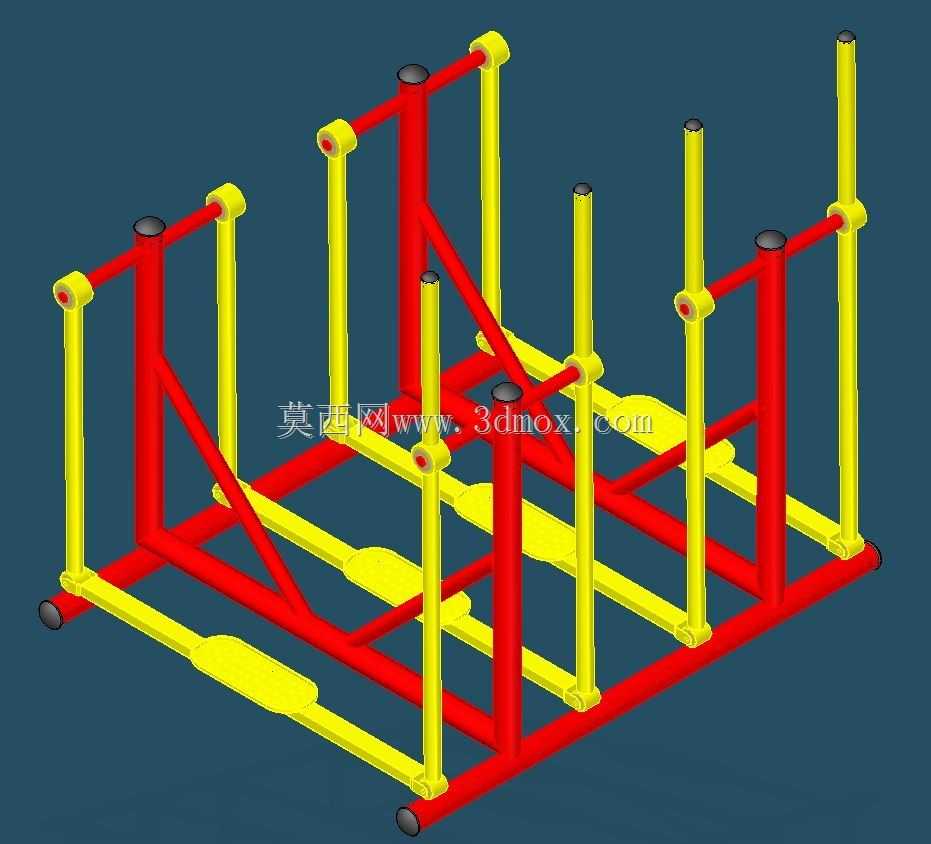

　　这款平行杠类户外健身设施，主要应用于社区公共健身区、校园操场、户外体育公园、康复训练中心室外场地等场景，核心用途是为使用者提供上肢力量训练、核心稳定性训练、下肢术后步态康复训练的支撑载体，不同身高、不同训练需求的人群都能借助该结构完成支撑摆动、臂屈伸、行走平衡、压腿拉伸等多种训练动作。从结构设计逻辑来看，整体采用落地式矩形框架布局，主承重立柱采用等规格圆管垂直布置，底部通过横向连接圆管焊接成整体承托底架，所有立柱与底架的连接位置都加焊了斜向三角加强筋，从根源上避免长期受交变载荷出现的焊缝开裂、立柱倾斜问题，底架的横向杆件上均匀布置了黄色的防滑脚踏板，方便训练者上下器械时踩踏，也能在训练过程中提供临时落脚支撑，避免动作失误踩空。

　　主杠体采用高低错位的平行布置方式，不同高度的杠面适配不同身高使用者的抓握需求，杠体端部都做了圆弧封边处理，没有尖锐棱角外露，所有金属构件的连接位置都做了满焊后打磨处理，不存在毛刺、焊瘤等容易划伤使用者的结构缺陷。从安装边界来看，该器械属于落地固定式安装，整体占地长度约2.2米，宽度约1.1米，安装时需要在硬化地面上通过膨胀螺栓固定底架的四个端部支撑脚，安装完成后杠面最高处距离地面高度约1.3米，最低杠面距离地面高度约0.8米，器械周边需要预留至少0.8米的安全活动空间，避免使用者训练时与周边障碍物发生碰撞。设计过程中充分考虑了户外长期使用的耐候性需求，主承重结构采用壁厚不小于2.5mm的圆管加工，

　　整体结构的静载荷承重按照单点位150kg的标准做冗余设计，即使两个成年男性同时在器械上完成支撑类动作，整体框架也不会出现明显形变，杠体的抓握位置做了防滑纹理处理，即使手心出汗也不会出现打滑脱手的问题。不同于室内健身器材的紧凑设计，这款户外平行杠的结构间距做了优化，两个平行杠之间的内间距设置为0.5米，既不会因为间距过宽导致使用者抓握时肩部过度外展造成运动损伤，也不会因为间距过窄限制躯干的活动空间，底架的所有横向杆件都贴近地面布置，不会对使用者的脚步移动造成磕碰阻碍，高低错落的立柱除了作为杠体的支撑结构，也可以作为压腿训练的辅助支撑，适配不同柔韧性水平的使用者进行拉伸训练。在结构受力层面，所有的载荷传递路径都做了最短化设计，

　　使用者施加在杠面上的垂直载荷会直接通过立柱传递到底架，再通过底架的膨胀螺栓分散到硬化地面，斜向加强筋的布置位置刚好对应杠体的最大受力点，抵消长期使用过程中杠体产生的下挠形变，黄色的脚踏构件采用凸起式防滑设计，表面做了防滑纹路，雨天使用时也能快速排走表面积水，不会因为积水导致踩踏打滑。
