砖块挤压模外部破碎装置结构

　　在墙材砖块自动化生产线的挤压成型工段，这类外部破碎装置是保障挤出料坯规整度的核心配套构件，直接衔接在挤出机模头的出料端外侧，承担着切除料坯边缘多余余料、同步完成余料初破碎的功能，避免连续挤出的料坯边缘出现毛边、鼓胀、厚薄不均的缺陷，同时把切下的边料破碎成可直接回流的小粒径料块，省去单独的边料破碎转运工序，降低整条产线的物料循环能耗。

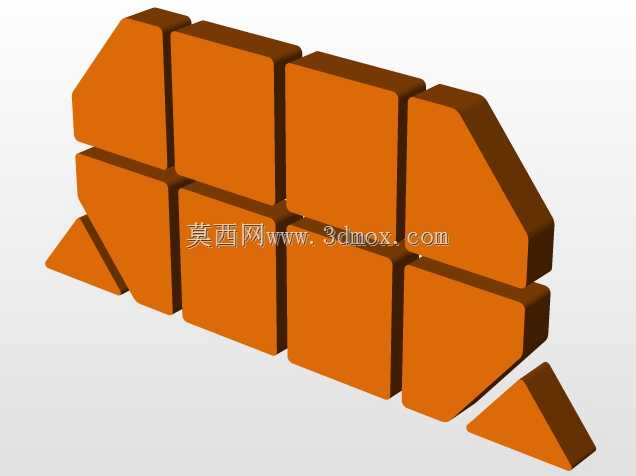

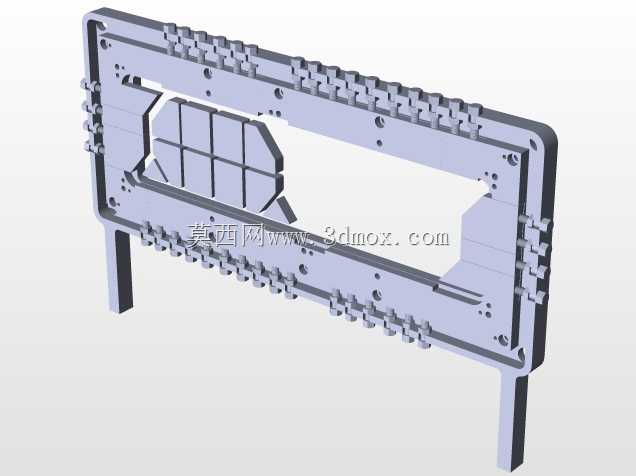

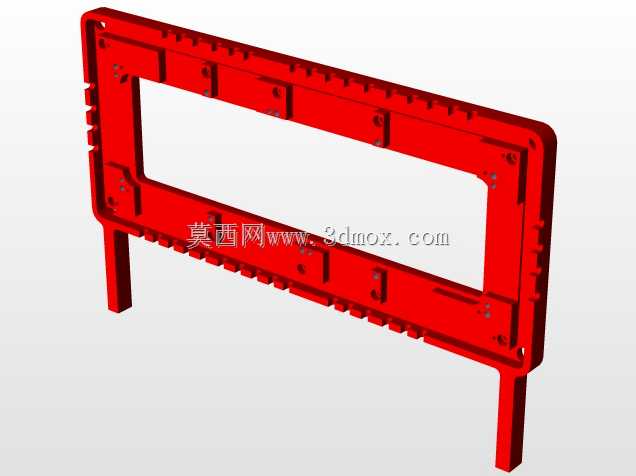

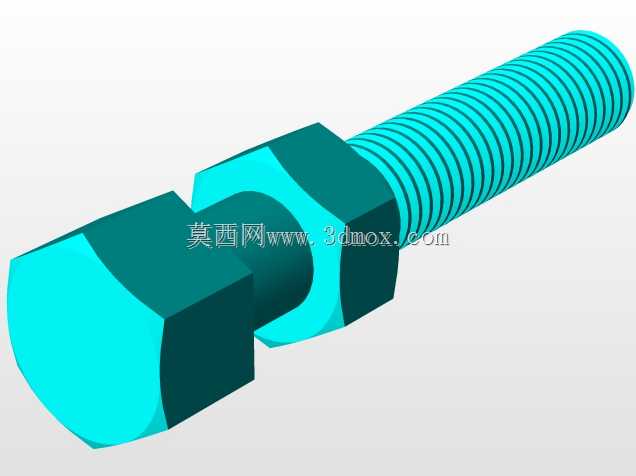

　　从结构功能来看，该构件整体采用框式承载布局，主体为一体化铣削加工的矩形框体，框体内侧预留了与挤出料坯截面匹配的成型通腔，通腔的进料侧边缘做了渐变倒角处理，避免硬质料流通过时出现卡滞、刮蹭料面的问题；框体上下两侧排布了连续的齿状破碎刃口，刃口的齿距、齿深经过反复调试，既能够顺利刮除料坯溢出的余边，又不会对料坯主体结构产生挤压变形，切下的余料经过齿刃的剪切作用直接破碎成粒径不超过15mm的碎块，顺着框体下方的导流支腿落回下方的回料输送带上，直接送入原料搅拌环节重复利用。框体两侧预留的多组定位安装孔，采用H7级公差加工，能够与模头的安装基准面精准贴合，安装时通过内六角螺栓锁紧，配合定位销实现无间隙装配，避免长期受料流冲击出现位置偏移，导致料坯切边精度下降。

　　设计过程中首先要匹配对应型号挤出机的出料截面尺寸，框体的内通腔尺寸需要比成品砖坯的公称尺寸大0.2-0.3mm，预留出后续干燥、烧结环节的收缩余量；框体的整体壁厚根据挤出压力设定，常规页岩、煤矸石砖挤出压力在2-3MPa区间时，框体主体壁厚设置为20mm即可满足强度要求，若处理高掺量粉煤灰等流动性较差的原料，壁厚需要提升至25mm，同时在框体外侧增加加强筋结构，避免长期受交变载荷出现开裂变形。上下两侧的破碎刃口没有采用单独镶嵌硬质合金的结构，而是与框体主体一体化加工，材质选用40Cr调质处理，硬度控制在HB220-250区间，既保证刃口的耐磨性，又具备足够的韧性，避免料流中夹杂的硬质小石块崩损刃口；刃口的切入角度设置为15度，这个角度下切边阻力最小，不会对料坯产生额外的拖拽力，保证料坯挤出速度稳定。

　　安装边界方面，该构件下方的两支支撑腿长度根据挤出机模头的安装高度定制，支撑腿底部预留了与安装支架连接的长圆孔，允许上下5mm的调节余量，方便现场安装时调整刃口与料坯表面的贴合间隙，间隙控制在0.1mm时切边效果最佳，既不会漏刮余料，也不会因为间隙过小摩擦料坯表面产生划痕。框体左右两侧的侧定位面与模头侧基准面的平行度公差要求控制在0.05mm以内，避免出现一侧切边过厚、一侧切不到的问题，日常维护时只需要定期检查刃口磨损情况，当刃口磨损量超过0.5mm时，拆下构件重新铣削刃口即可重复使用，不需要整体更换，大幅降低了产线的易损件成本。

　　实际生产场景中，这类结构相比传统的单独切边刀加独立破碎机的配置，能够减少2个动力驱动点位，设备整体占地长度缩短1.2米左右，边料的回收效率提升30%以上，同时因为余料在切下的瞬间就完成破碎，避免了余料堆积硬化导致的回料堵塞问题，尤其适合年产6000万块以上规模的大型烧结砖生产线使用，在非烧结的混凝土砖、加气砖挤压成型工段，只需要调整刃口角度和框体内腔尺寸，也能够直接适配使用。
