注射吹塑成型塑料瓶模具结构设计

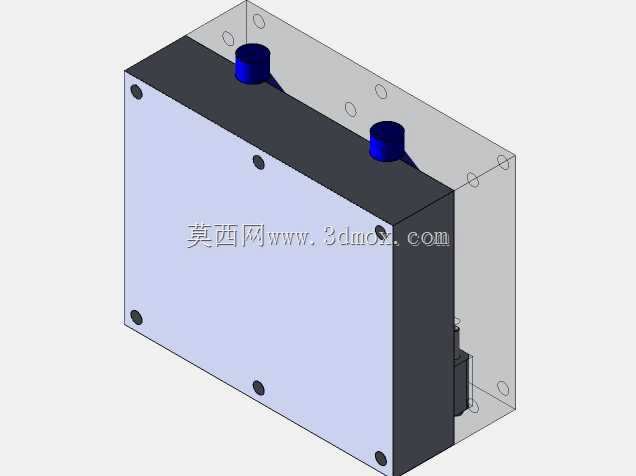

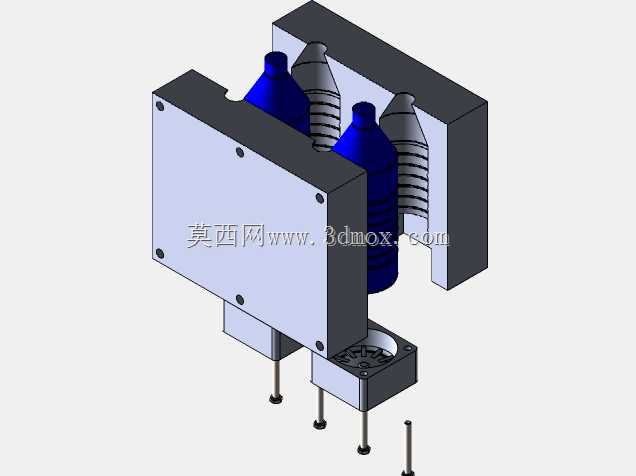

这套模具主要应用于食品包装、日化用品包装领域的塑料瓶批量生产环节，适配注射吹塑成型工艺，可一次性完成带螺纹瓶口、流线型瓶身的中空塑料瓶加工，广泛用于饮用水瓶、饮料瓶、洗护用品分装瓶等常见塑料容器的制造场景，是包装制品生产线上的核心成型工装。从实际生产用途来看，该模具整合了注射型坯与吹塑成型的双工位功能，无需额外转序工装即可完成从熔融塑料注坯到瓶体吹胀成型的全流程，能有效减少型坯转运过程中的温度损耗与形变风险，大幅提升薄壁塑料瓶的成型合格率，尤其适合小容量、带精细螺纹瓶口的塑料瓶量产需求，生产出的瓶体壁厚均匀，瓶口螺纹精度高，可直接适配常规旋盖密封要求，无需二次修边加工。在功能特性上，模具采用一模多腔布局，单次合模可同时完成多个瓶体的成型作业，模腔内部贴合塑料瓶的外轮廓造型，针对瓶身的防滑螺纹结构做了精准的曲面复刻，保证吹塑后瓶身纹路清晰，握持摩擦力充足；模具的分型面设置在瓶体对称中线位置，开模时可沿分型面平稳分离，避免拉伤瓶体外表面，底部设置的顶出机构采用多点均匀顶出设计，顶出力分布均衡，不会在软质塑料瓶底部留下顶白或顶穿痕迹。设计思路上，整套模具围绕注射吹塑的工艺特性搭建结构，先通过注射工位将熔融塑料注入型坯模腔形成带瓶口的管状型坯，待型坯冷却到合适吹塑温度后，模具换位至吹塑工位，通入压缩空气将型坯吹胀贴合模腔内壁，冷却定型后即可开模取件；模腔的排气槽设置在瓶身纹路的凹陷处与瓶底边缘，可快速排出吹塑过程中型坯与模腔之间的空气，避免瓶体出现气泡、缺料、表面麻点等成型缺陷；冷却水道沿模腔轮廓均匀排布，可实现模温的均匀控制，缩短成型周期，避免瓶体因冷却不均出现收缩变形。在安装边界与尺寸适配方面，模具的外部安装面采用标准模架规格，可直接适配常规卧式注塑机的安装模板尺寸，定位圈与浇口套尺寸匹配通用注塑机的射嘴规格，无需额外改装即可上机安装；模具的开模行程、顶出行程经过精准核算，适配对应规格塑料瓶的脱模距离，不会出现开模行程不足导致瓶体无法取出的问题，导柱导套设置在模架四角，合模时可精准定位，保证上下模腔的同轴度，避免出现瓶体错边、壁厚不均的问题。
