立式曲柄连杆传动冲压加工设备结构

　　这套冲压设备结构主要面向五金钣金件的冲裁、成型、浅拉伸加工场景，常见于小型五金加工厂、家电配件生产车间、电子五金件冲压工位，适配0.5-6mm厚度的冷轧钢板、铝板、铜板等常规冲压板材加工，可完成落料、冲孔、折弯、压印、浅拉伸等常见冲压工序，替代人工敲击成型的低效作业模式，保障冲压件尺寸一致性与加工效率。

　　从结构设计逻辑来看，整套设备采用立式开式C型机架布局，这种布局的核心优势是操作空间开阔，操作人员可从三个方向完成上下料作业，适配小型连续模、单工序模的安装使用，机架采用钢板焊接后时效处理的结构设计，有效抵消焊接应力带来的机身变形问题，保障长期冲压作业下的机架精度稳定性。设备底部设置四个可调式支撑脚，可适配车间地面不平整的安装场景，调整支撑脚高度即可完成设备水平校准，安装时无需额外浇筑混凝土基础，仅需硬化地面即可放置使用，单台设备占地宽度约1.2米，深度约1米，机身总高度约2.2米，适配常规车间3米以上层高的厂房安装，不会出现顶部空间干涉问题。

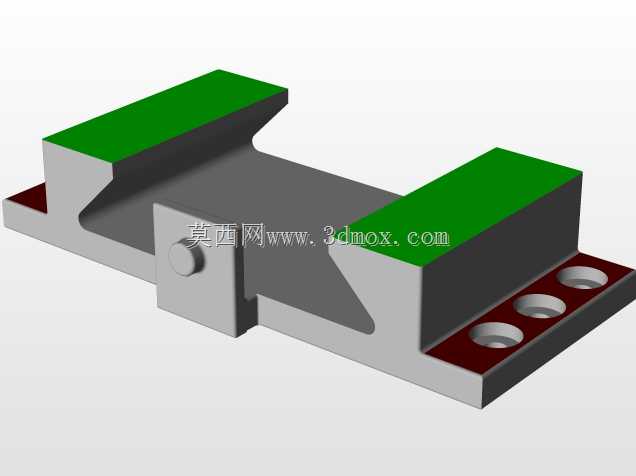

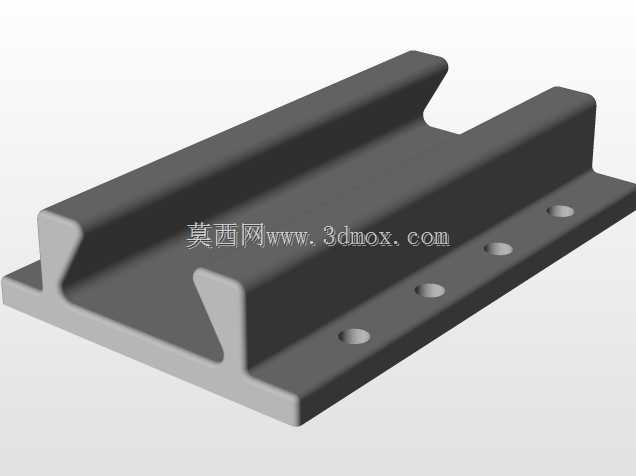

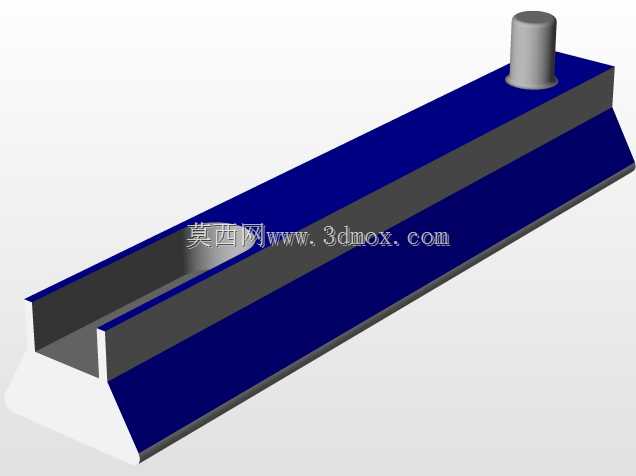

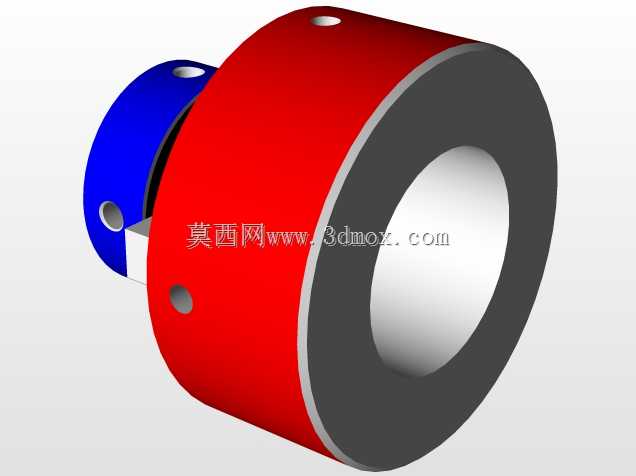

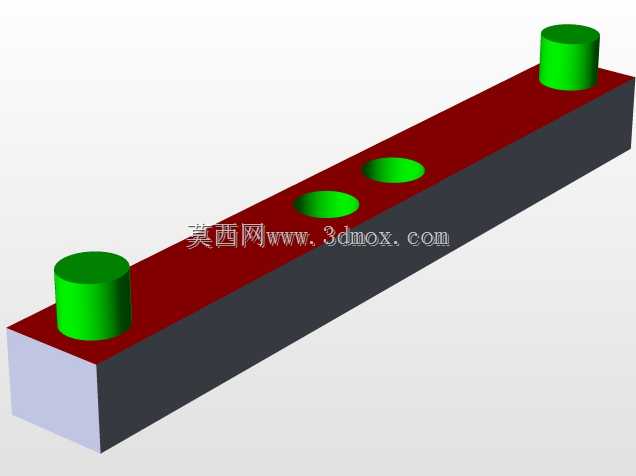

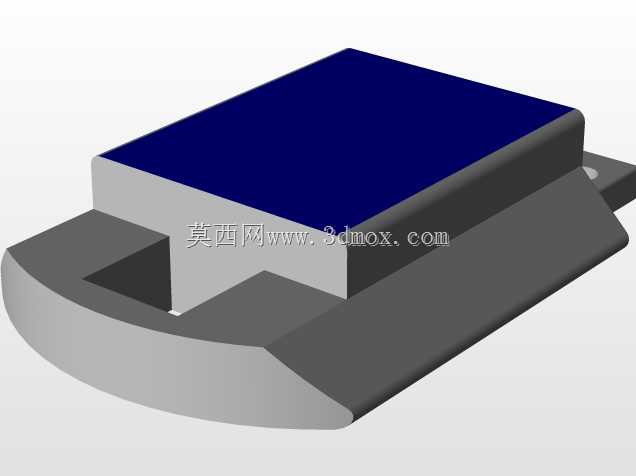

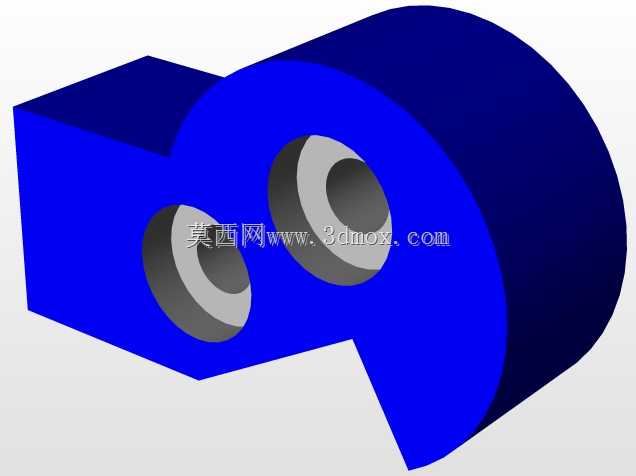

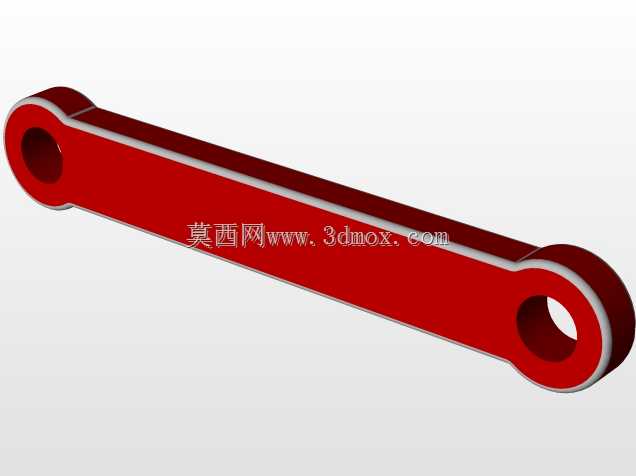

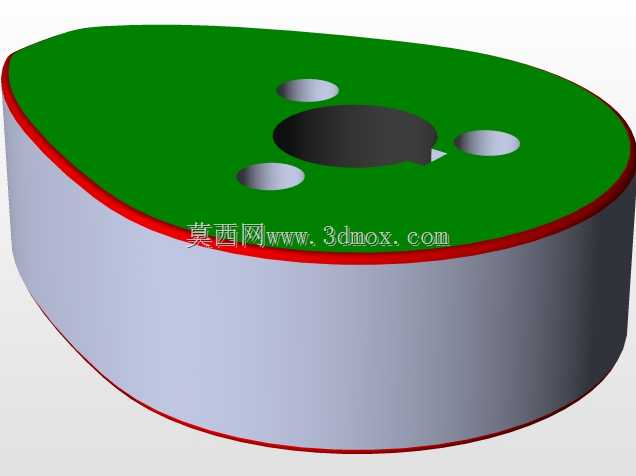

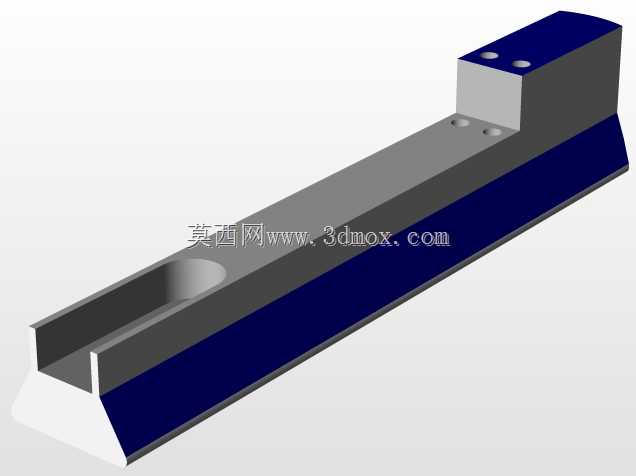

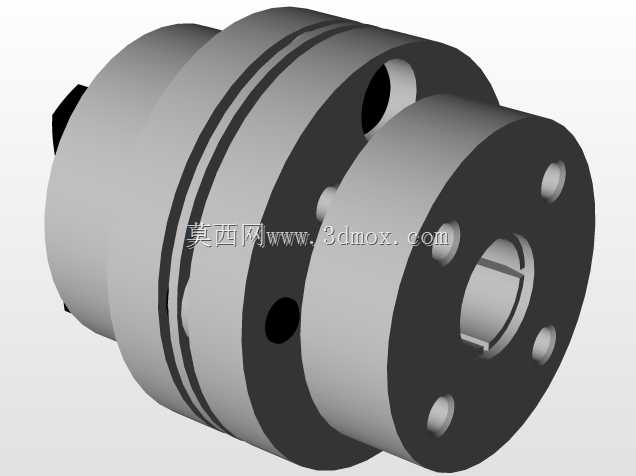

　　传动系统采用曲柄连杆结构作为核心动力传递单元，电机输出的旋转动力经飞轮储能后，通过曲轴带动连杆做往复直线运动，进而驱动滑块沿机身导轨做上下往复冲压动作，导轨采用加长型导向结构，滑块运动过程中的侧向间隙可通过导轨侧面的调节螺钉进行微调，保障滑块运动的直线度，减少冲压过程中的偏载问题，提升模具使用寿命与冲压件成型精度。飞轮外侧设置全封闭安全防护罩，避免作业过程中人员接触旋转部件引发安全事故，机身侧面设置传动部件检修口，日常维护时可快速拆卸检修盖板，完成轴承润滑、皮带张紧度调整等常规维保作业。

　　机身正面设置操作按钮安装位，可适配双手操作按钮、光电保护装置等安全配件的安装，滑块下平面设置标准T型槽，可快速完成不同规格冲压模具的装夹固定，模具闭合高度可通过连杆长度调节机构进行调整，适配不同闭合高度的模具安装需求，调节范围覆盖180-300mm，满足常规小型冲压模具的安装使用要求。设备的气动平衡单元可抵消滑块与上模的自重，减少连杆与曲轴的受力磨损，同时提升滑块下行过程中的运动平稳性，避免滑块下行过程中出现爬行问题，保障冲压成型过程的压力输出稳定。

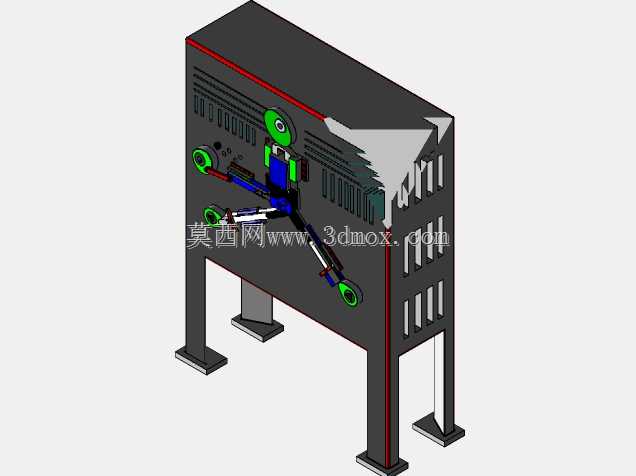

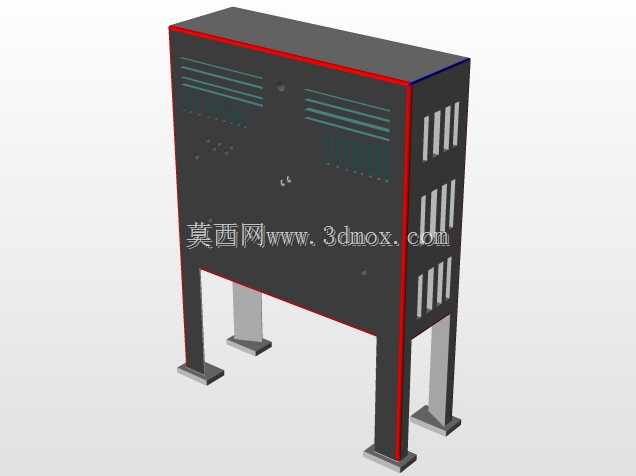

　　从实际使用场景来看，这套结构可独立作为单工位冲压设备使用，也可搭配自动送料机构组成连续冲压生产线，适配小型五金件的大批量连续生产作业，机身背部设置电机与电气元件安装腔，所有电气布线均沿机身内部走线槽布置，避免车间油污、铁屑对线路造成损坏，电气腔设置可开启的通风散热盖板，保障长时间连续作业下电气元件的工作温度处于合理区间，减少过热停机故障。设计过程中重点考虑了机身的刚性问题，在C型机架的开口处设置加强筋结构，抵消冲压作业时机身开口处的角变形问题，保障冲压过程中滑块与工作台面的平行度公差控制在0.02mm以内，满足精密冲压件的加工精度要求。工作台面采用整体磨削加工，平面度公差达到IT7级，可保障模具安装后的底面贴合度，避免因台面不平导致的模具刃口偏磨问题。
