卧式筒型电感器三维结构设计

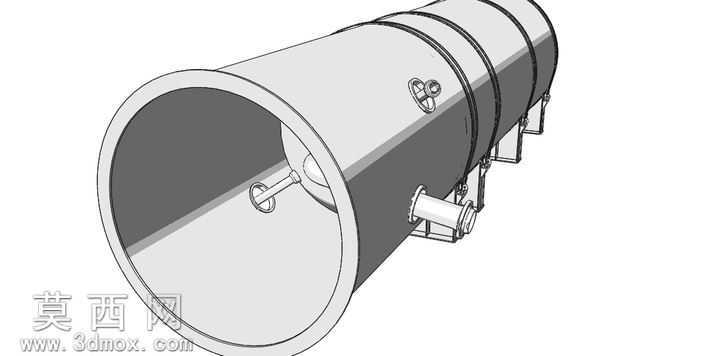

本作品为卧式筒型电感器三维结构模型，采用Rhino三维建模软件完成全参数化构建，建模过程严格遵循工业电感器的结构设计逻辑，从基础筒体轮廓搭建到细节特征刻画均贴合实际生产制造的尺寸规范。模型主体为卧式横置的长筒结构，建模初期通过旋转成型指令生成筒体的基础曲面，对筒体两端的法兰连接边做了加厚处理，还原实际产品的焊接装配结构，筒身外侧设置多道环形加强筋，通过环形阵列指令均匀排布，提升筒体的结构强度，避免长期承压出现形变。筒体侧面设置多组不同规格的管路接口，包含侧出式通径接口、顶部检测阀接口，每个接口都做了法兰盘与紧固螺栓的细节刻画，螺栓采用六角头标准件结构，通过圆周阵列完成排布，还原接口的密封连接结构。筒体底部设置两组对称分布的支撑脚架，脚架采用弯折型钢焊接结构，建模时通过钣金折弯指令生成脚架的弯折形态，脚架与筒体的连接位置做了焊接衬板的细节处理，还原实际产品的安装固定结构。筒体内部设置核心感应组件，包含中心定位轴、端部屏蔽端盖，内部组件与筒壁之间预留均匀的绝缘间隙，符合电感器的电气安全设计要求。材质渲染阶段，筒体主体采用哑光金属漆材质，还原工业设备的铸铁/碳钢外壳质感，加强筋与支撑脚架采用同色系稍深的金属材质，区分结构层级，管路接口的法兰盘做了轻微的金属反光处理，模拟机加工后的金属表面质感，螺栓部件采用镀锌金属材质，呈现淡银色的金属光泽。模型整体结构比例协调，所有可活动连接部位均做了装配间隙预留，既可以用于产品结构展示，也可导出为通用格式用于后续的工程仿真、装配模拟等工作，建模过程中对所有特征做了分层管理，方便后续对单个结构部件进行修改调整，适配不同规格的同类型电感器设计需求。
