内燃机活塞结构三维设计数模

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键部件，其设计合理性直接决定动力输出效率、运行可靠性与整机寿命。从实际工况来看，活塞需要在高温高压的燃烧环境下做高速往复直线运动，既要承受燃气爆发瞬间的巨大冲击载荷，又要将燃烧产生的压力通过活塞销传递给连杆，最终带动曲轴旋转完成动力输出，同时还要配合活塞环完成燃烧室的密封，避免燃气下窜与机油上窜问题。

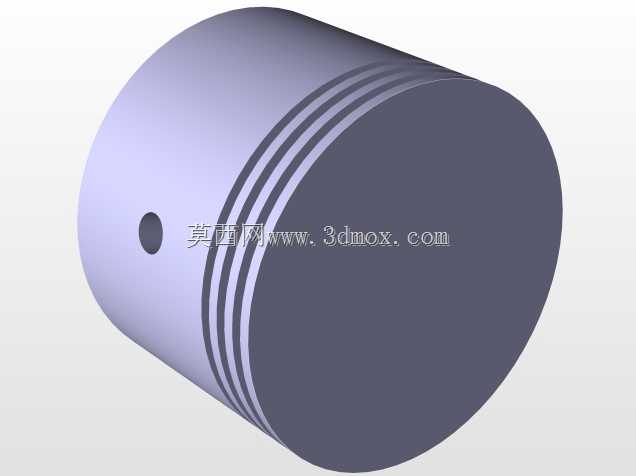

　　本次设计的活塞结构，首先从功能实现层面拆解设计逻辑：活塞头部设置的多道环槽结构，是为了适配气环与油环的安装，其中靠近燃烧室的几道环槽安装气环，主要作用是密封燃烧室与曲轴箱之间的间隙，保证燃烧压力不会出现泄漏，下方的环槽安装油环，负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧，同时在气缸壁面铺覆均匀的油膜，降低活塞往复运动的摩擦阻力。活塞裙部的型线设计并非标准正圆柱，考虑到活塞工作时头部温度高于裙部，热膨胀量更大，且在侧压力作用下会产生机械变形，因此裙部通常会设计成椭圆度与锥度匹配的型面，保证热态工作状态下活塞能与气缸壁保持均匀贴合，避免出现拉缸、敲缸等故障。

　　从安装边界来看，活塞销孔的位置精度直接影响运动平顺性，销孔轴线需要与活塞轴线保持严格垂直，且与活塞裙部的对称面重合，避免活塞运动过程中出现偏磨。活塞的整体外径尺寸需要与对应气缸的内径保持规定的配合间隙，间隙过小会导致热态下活塞膨胀卡滞，间隙过大则会出现密封不良、敲击异响的问题。活塞顶部的形状需要与燃烧室设计匹配，不同的燃烧室形式对应不同的活塞顶部轮廓，目的是组织合理的进气涡流，让油气混合更加充分，提升燃烧效率。

　　在实际应用场景中，这类活塞结构不仅用于车用汽油、柴油发动机，在通用小型汽油机、空压机、往复泵等需要往复式压缩或动力转换的设备中也有广泛应用，不同应用场景下的活塞在材质选择、环槽数量、裙部长度上会有针对性调整：比如高负荷柴油机的活塞会采用铸铁材质或者镶铸耐磨环槽，高速汽油机的活塞则多采用铝合金材质降低往复运动质量，减小惯性力。

　　建模过程中需要重点关注的结构细节包括环槽的加工精度、销孔的倒角过渡、活塞表面的减重设计，这些细节都会直接影响零件的实际使用性能。比如环槽的侧面粗糙度如果达不到要求，会导致活塞环出现卡滞、密封失效；销孔与活塞销的配合间隙需要严格控制，既要保证运动灵活，又要避免间隙过大产生冲击噪音；活塞内部的减重腔设计需要在保证结构强度的前提下尽可能降低重量，减少高速往复运动产生的惯性载荷，降低曲轴连杆机构的受力负担。

　　从结构受力角度分析，活塞在工作过程中会承受周期性变化的气体压力、往复惯性力、侧压力，这些力的共同作用会导致活塞产生机械变形与热变形，因此在设计阶段需要通过有限元分析对结构强度、热变形量进行校核，对应力集中的位置比如销孔内侧、环槽根部做圆角过渡处理，避免长期交变载荷作用下出现疲劳裂纹。活塞的冷却设计也是重点，高强化发动机的活塞会设计内置冷却油道，通过机油的流动带走头部的热量，降低活塞整体工作温度，避免材料强度下降、热膨胀量过大引发的故障。
