工业流体取样用高压不锈钢气缸结构

　　在石油化工、天然气输送、精细化工生产的管线运维与工艺检测环节，流体介质的定点取样是把控介质纯度、组分稳定性的核心操作，这类场景下常规的敞口取样容器无法满足带压工况的密封要求，也容易造成挥发性介质泄漏、采样组分失真的问题，这款取样装置气缸正是针对这类带压流体采样需求开发的专用承压储样部件。从实际应用场景来看，这类取样气缸多配套在工艺管线的旁通取样口、在线分析设备的前端预处理单元，既可以临时储存从高压管线中取出的气体、低黏度流体样品，也能作为缓冲容器平衡取样瞬间的管线压力波动，避免高压介质直接冲击后端分析仪器造成传感器损坏。

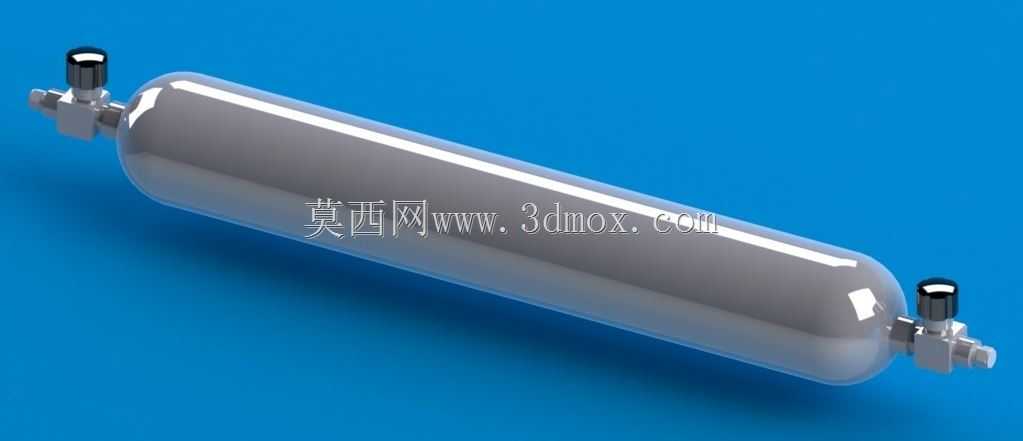

　　从结构功能特性来看，该气缸采用两端对称式阀组布局，缸体为一体化无缝拉伸成型的不锈钢筒体，内壁做镜面抛光处理，减少介质残留挂壁，避免不同批次采样的交叉污染；两端配置的针型截止阀具备微调开度功能，取样时可先小开度开启阀件让介质缓慢充满缸体，待缸内压力与管线压力平衡后再完全开启，完成采样后关闭两端阀件即可实现完全密封，可承受最高16MPa的工作压力，适配绝大多数工业管线的中高压采样需求。阀件与缸体的连接采用金属硬密封配合锥面压紧结构，相比软密封结构更耐受烃类、弱腐蚀性介质的长期侵蚀，也能在宽温度区间内保持密封性能稳定，不会因为环境温度变化出现密封失效泄漏的问题。

　　在设计思路上，这款气缸优先考虑了采样操作的便捷性与样品保存的可靠性，整体采用细长型筒体结构，相比同容积的短粗型容器，细长结构在现场携带时更便于握持，也能适配现场常用的管线支架安装空间，两端阀件的操作帽做了滚花防滑处理，操作人员佩戴劳保手套也能轻松完成阀件开闭操作，不需要额外借助扳手等工具。缸体外部没有多余的凸起结构，表面做拉丝钝化处理，既提升了抗锈蚀能力，也避免现场磕碰造成的结构损伤，两端阀件的接口采用标准外螺纹连接形式，可直接对接现场常用的采样快插接头、金属软管，不需要额外加工转换接头，降低现场安装的适配成本。

　　从安装边界与尺寸适配角度来看，该气缸的总长控制在300mm级别，缸体外径控制在50mm左右，整体容积约为500ml，刚好满足常规实验室组分分析所需的样品量，不会因为容积过大造成采样介质浪费，也不会因为容积过小导致样品量不足无法完成多组平行检测。安装时可通过配套的管卡直接固定在管线旁的支架上，两端接口的中心与缸体轴线完全重合，对接管路时不会产生额外的安装应力，阀件的操作空间预留充足，即使在管线排布密集的采样点，也能顺利完成阀件操作。缸体本身的重量控制在1.2kg左右，单人即可完成现场拆装、携带转移，不需要额外的吊装辅助，适合现场巡检人员的移动采样作业需求。

　　在实际工况适配中，这款取样气缸还兼顾了不同介质的采样需求，对于含有少量颗粒杂质的流体采样，可在两端阀件的入口处加装小型过滤芯，阻挡杂质进入缸体内部，避免杂质沉积影响后续样品检测精度；对于需要低温保存的特殊介质采样，缸体的光滑外表面也可直接贴合半导体制冷块，实现采样过程中的快速控温，减少轻组分挥发造成的组分偏差。相比传统的玻璃取样瓶、塑料取样容器，这款金属结构的取样气缸具备更好的抗摔、抗挤压性能，在现场复杂的作业环境中不会因为磕碰出现容器破裂、样品泄漏的问题，大幅提升采样作业的安全性。
