儿童自行车可调式前叉立管组件

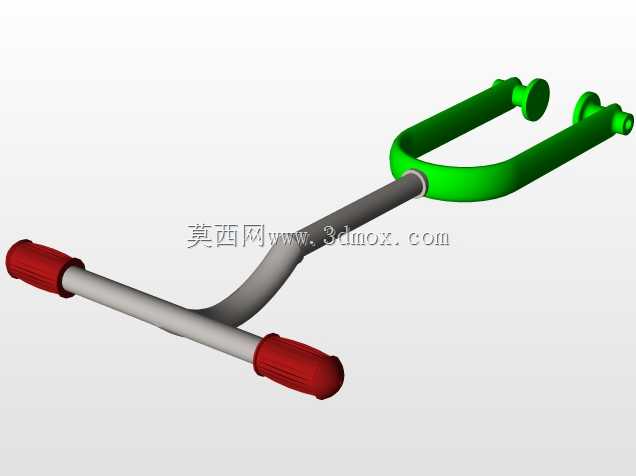

　　该部件属于儿童代步骑行装备的核心转向承载结构，主要适配低龄儿童使用的滑步车、入门款脚踏童车品类，在实际使用场景中承担前轮支撑、转向传导、骑行受力缓冲的多重作用。日常使用时，儿童施加在车把上的转向力矩会通过该组件的立管段直接传递至前叉叉腿，带动前轮完成转向动作，同时骑行过程中前轮受到的路面颠簸冲击力，也会先传导至该组件，再通过上部的把立结构分散到车架头管位置，避免刚性冲击直接传递到孩童手部，降低骑行过程中的震感。从结构设计逻辑来看，该组件采用分段式伸缩立管结构，下部叉腿为一体弯制成型的U型结构，两个叉腿端部预留标准轮轴安装孔位，孔位同轴度公差控制在0.1mm以内，保证前轮安装后转动无卡滞、无偏摆；立管部分采用内外管嵌套的伸缩设计，

　　内管与外管的配合间隙控制在0.05-0.08mm区间，既保证伸缩调节时的顺滑度，又避免调节后出现旷量晃动，顶部设置的限位挡片结构，能够在立管拉升到最大安全高度时实现硬限位，防止调节过度导致立管脱出，引发骑行安全事故。设计过程中充分考虑儿童使用群体的身高跨度特征，伸缩调节行程覆盖120mm范围，能够适配身高从90cm到130cm区间的孩童使用需求，无需更换整车部件，仅通过松紧把立锁紧结构即可完成高度调整，适配孩童成长过程中的身高变化，延长童车的整体使用周期。叉腿的弯曲弧度经过受力仿真优化，在承受垂直方向150kg静载荷的情况下，形变量不超过1.2mm，满足儿童骑行过程中的动态载荷承载要求，

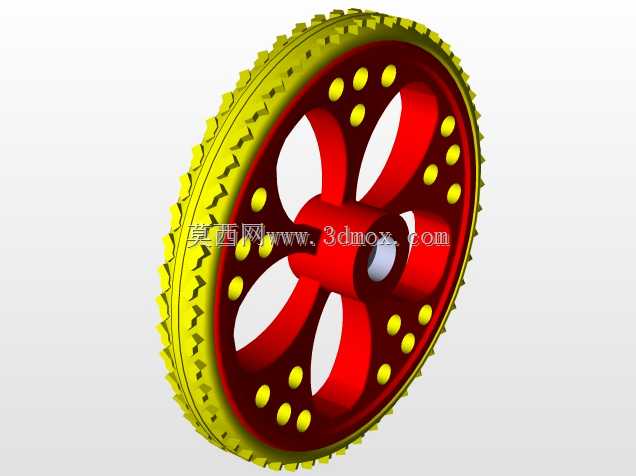

　　同时叉腿的开档尺寸严格匹配童车通用前轮的安装标准，开档宽度为95mm，能够兼容市面上绝大多数12寸、14寸规格的童车前轮组，无需额外修改安装尺寸即可完成替换装配。立管上部与把立配合的位置采用标准圆管截面，外径尺寸为22.2mm，符合童车把立的通用安装规格，用户更换把套、车把等上部配件时无需额外加工适配。顶部的红色限位端盖除了承担伸缩限位作用外，还能够封堵立管顶端的管口，避免日常使用过程中灰尘、雨水进入立管配合间隙，防止伸缩结构出现锈蚀、卡滞问题，同时端盖采用圆弧过渡设计，没有尖锐棱角，避免孩童磕碰时造成划伤。在安装边界方面，该组件与车架头管配合的位置需要适配外径28.6mm的碗组规格，立管插入车架头管的最小安全深度为80mm，

　　安装时需要保证立管插入深度超过安全刻度线，避免骑行过程中立管受力脱出；叉腿端部的轮轴安装孔直径为8mm，适配标准M8轮轴紧固件，安装时轮轴锁紧扭矩控制在12-15N·m，既保证轮轴固定牢靠，又避免锁紧力过大导致叉腿端部变形。实际装配过程中，需要在内外伸缩管的配合面涂抹少量硅基润滑脂，降低调节时的摩擦阻力，同时避免长期使用后出现氧化粘连，保证高度调节功能始终顺畅。该结构在设计时规避了传统童车前叉一体结构无法调节高度的缺陷，不需要针对不同身高孩童开模生产不同长度的前叉部件，仅通过调整内管的伸出长度即可适配不同使用需求，大幅降低生产端的模具投入成本，同时也减少了售后配件的储备品类，维修替换时仅需更换对应损坏的分段部件即可，无需整体更换前叉组件，降低用户的后期维护成本。从受力传导路径来看，骑行时的垂直载荷依次通过前轮轴、叉腿、立管、碗组传递到车架主体，转向力矩则通过车把、内管、外管、叉腿传递到前轮，整个传力路径没有应力集中的锐角结构，所有弯折位置都采用R15以上的圆角过渡，避免长期交变载荷作用下出现结构疲劳断裂的问题。
