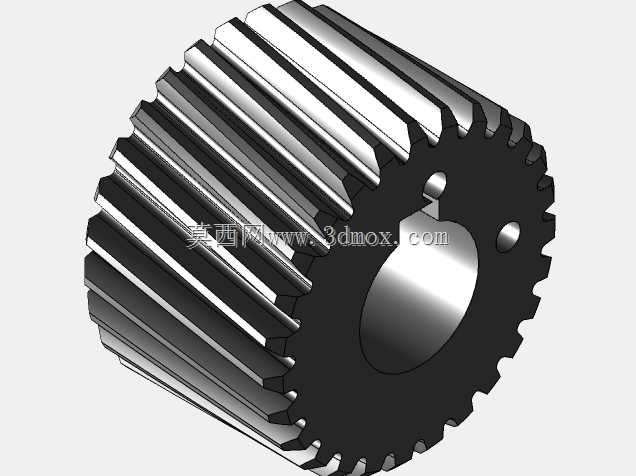

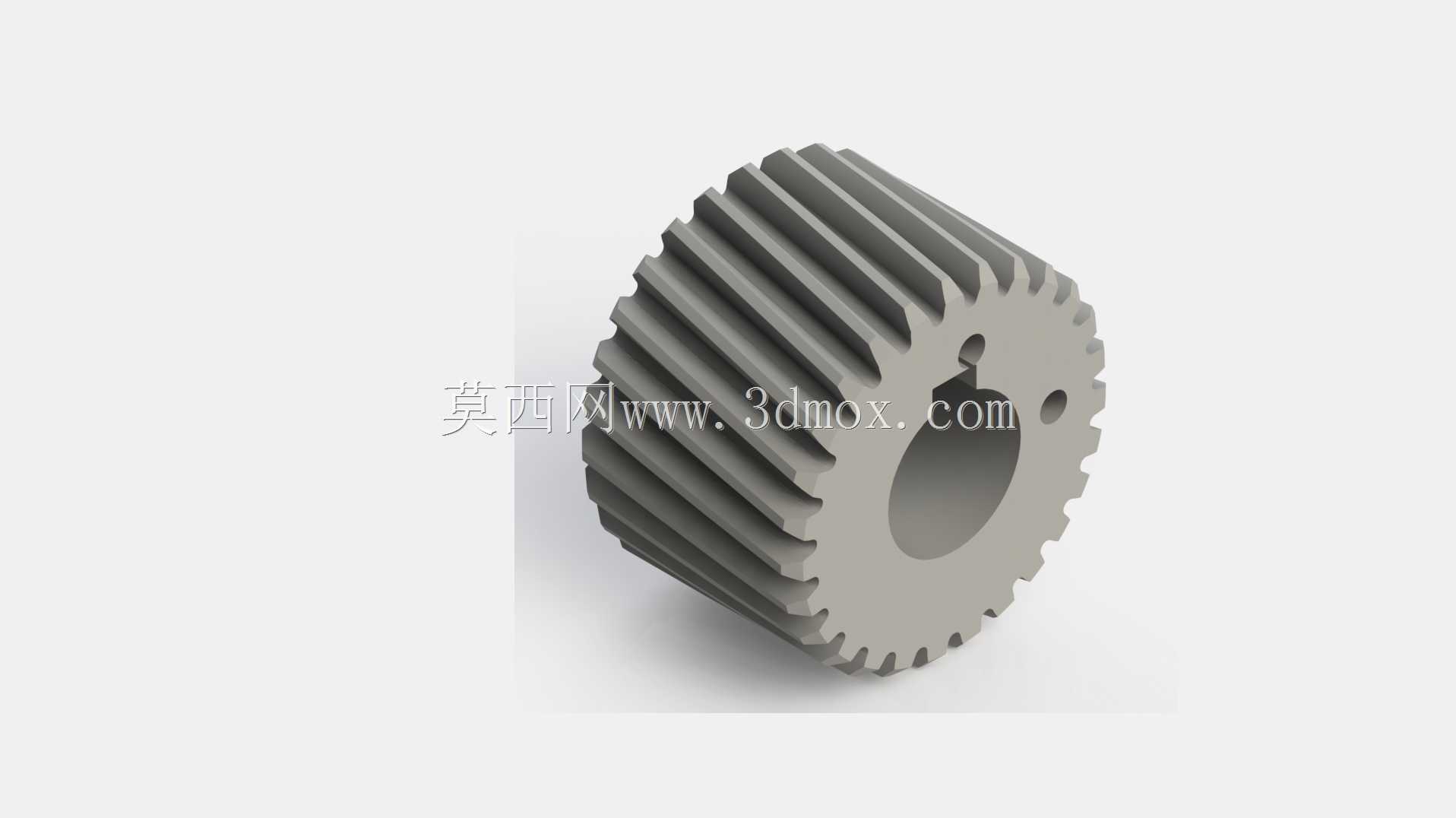

模数2齿数27螺旋角10度斜齿圆柱齿轮

　　这款斜齿圆柱齿轮在常规平行轴动力传输场景中应用十分广泛，从轻工输送设备的动力分配单元，到小型机床的进给传动链，再到自动化生产线的工位传动机构，都能见到这类参数齿轮的身影。不同于直齿圆柱齿轮的瞬时线接触啮合，该齿轮采用10度螺旋角设计，轮齿进入与退出啮合的过程是渐进式的，重合度相较同参数直齿轮提升明显，运转过程中冲击载荷更小，传动噪音更低，适合中低速、载荷存在小幅波动的连续运转工况。

　　从结构设计来看，齿轮采用带台阶的腹板结构，中心开设带键槽的通孔，安装时可通过平键与传动轴实现周向固定，台阶端面可与轴肩配合完成轴向定位，无需额外加装定位套即可保证安装位置精度，简化了装配环节的零件数量。轮齿部分采用标准渐开线齿形，齿向沿螺旋角方向均匀排布，啮合过程中多齿同时参与承载，单齿承受的接触应力与弯曲应力相较同模数直齿齿轮降低约15%，在同等载荷条件下可有效延长轮齿的疲劳寿命。

　　设计过程中，首先根据传动系统的额定扭矩、传动比要求确定模数为2，齿数选定27以满足传动比匹配需求，同时避免根切问题，无需进行齿形变位即可满足啮合强度要求。螺旋角选定10度，是综合考虑轴向力与传动平稳性后的平衡选择——螺旋角过小则斜齿轮的啮合优势无法充分发挥，螺旋角过大则会导致轴承承受的轴向载荷过高，增加轴承选型成本与支撑结构的设计难度，10度的螺旋角既保证了足够的啮合重合度，又将轴向力控制在常规深沟球轴承可承受的范围内，适配绝大多数通用传动的支撑结构设计。

　　安装边界方面，齿轮的中心孔尺寸与常规直径20mm左右的传动轴适配，键槽采用标准平键规格，可直接选用GB/T 1096规定的普通平键完成装配。齿轮的齿顶圆、齿宽尺寸经过匹配设计，安装时需保证啮合齿轮的中心距偏差控制在IT7级精度范围内，两轴的平行度偏差需控制在0.02mm/100mm以内，避免出现轮齿偏载导致的局部磨损加剧问题。台阶结构的外径小于齿根圆直径，装配时不会与配对齿轮的端面发生干涉，同时台阶端面的平面度控制在0.01mm以内，可与轴肩紧密贴合，避免运转过程中出现轴向窜动。

　　在实际生产应用中，这类齿轮常采用45号钢调质处理后进行滚齿加工，齿面硬度可达到HB220-250，满足通用工况的耐磨需求，若应用于载荷更高、转速更快的场景，也可采用20CrMnTi材料进行渗碳淬火处理，齿面硬度提升至HRC58-62，进一步提升承载能力与使用寿命。轮齿的加工精度可根据使用场景选定，一般输送类设备选用8级精度即可满足要求，机床进给类场景则需提升至7级精度，保证传动的准确性与平稳性。

　　不同于定制化的专用齿轮，这款参数的齿轮属于通用传动件范畴，结构简单可靠，加工工艺成熟，维护成本低，在各类中小型机械传动系统中都可直接选型使用，无需进行复杂的定制化齿形修正，只要配对齿轮的模数、螺旋角、压力角参数匹配，即可实现平稳的动力传输。在装配调试时，需注意齿侧间隙的调整，常温工况下齿侧间隙控制在0.08-0.15mm之间，既可以补偿热膨胀带来的尺寸变化，又可以避免间隙过大导致的传动回差，保证传动精度。
