工业自动化包装设备三维渲染设计作品

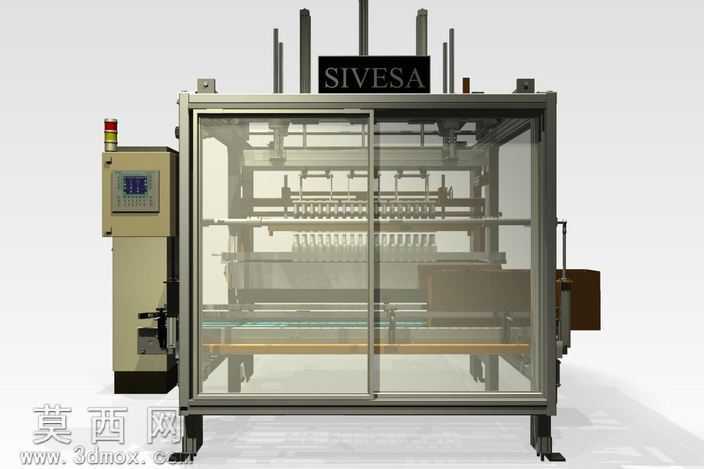

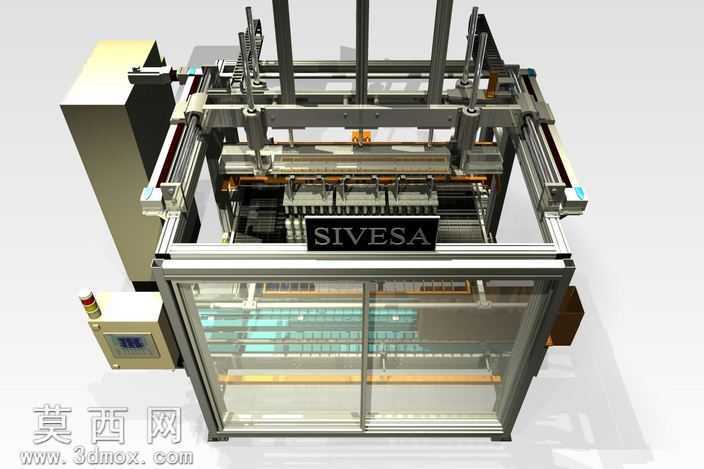

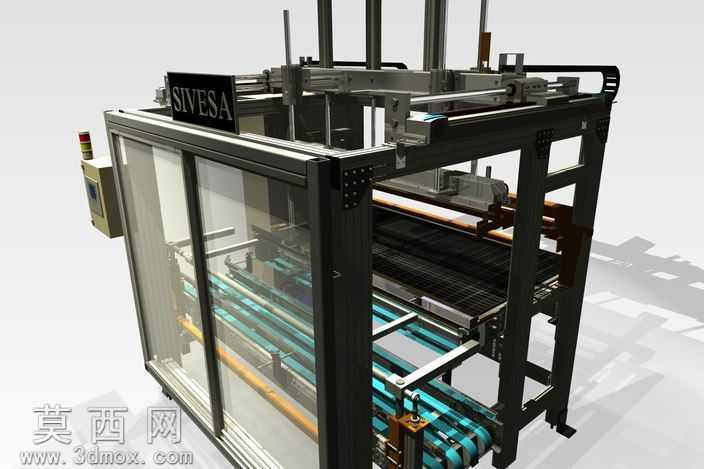

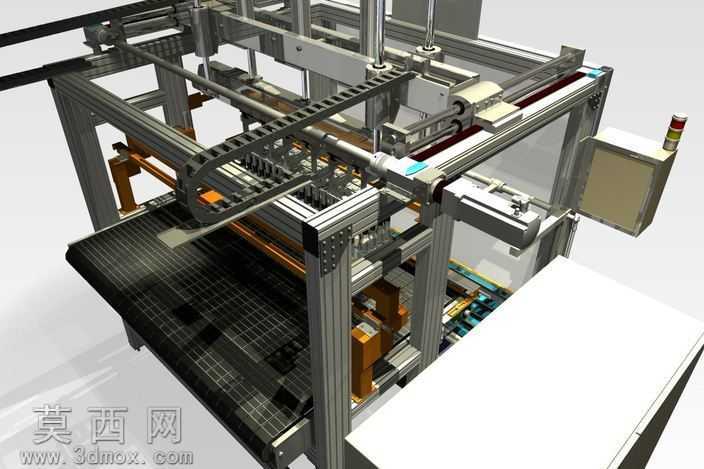

本作品为工业自动化包装设备的三维建模渲染成果，建模阶段采用自底向上的装配设计思路，先完成各功能模块的独立零件建模，再通过标准配合、高级配合完成整体装配约束，还原设备真实的运动逻辑与装配关系。设备主体框架采用工业铝型材搭建，建模时精准还原铝型材的截面槽口特征、角码连接结构、地脚调节组件的细节，框架外侧设置透明安全防护门，建模时区分玻璃材质的通透属性与门框金属包边的哑光金属质感，防护门旁侧集成设备控制电箱，还原电箱表面的按钮、指示灯、标识铭牌的细节特征。设备上部设置横向移栽执行机构，建模时还原直线导轨、传动同步带、升降抓取模组的结构细节，精准刻画导轨滑块的安装位、同步带轮的齿形特征、气缸组件的缸筒与活塞杆结构；中部为产品输送工位，还原多列平行输送皮带的结构，区分皮带的橡胶材质质感、输送辊筒的金属加工面特征、侧边导向挡条的安装结构，输送线端部设置产品定位挡停机构，还原挡块的升降驱动结构细节。渲染阶段采用工作室环境光布光方案，主光源从设备斜上方45度投射，突出设备的结构轮廓与材质层次，辅助光源补充暗部细节避免结构死黑，地面设置柔和的阴影接收面，增强设备的空间立体感；材质编辑上，铝型材框架采用哑光银白金属材质，添加细微的表面拉丝纹理提升真实感，透明防护门采用高透玻璃材质，设置轻微的反射与折射参数模拟真实玻璃的光学效果，输送皮带采用深黑色哑光橡胶材质，添加细微的颗粒纹理还原橡胶表面质感，机械加工零件采用亮面金属材质，添加边缘倒角的高光反射效果凸显加工精度，设备上的品牌标识牌采用哑光黑底白字材质，还原标识的印刷质感。整体建模严格遵循工业设备的实际设计比例，各部件的安装位置、连接关系均参考真实包装设备的设计规范，渲染效果在保证结构清晰展示的前提下，尽可能还原真实工业设备的材质质感与视觉效果，清晰呈现设备的整体布局与各功能模块的结构组成，直观展现自动化包装设备的机械结构特点。
