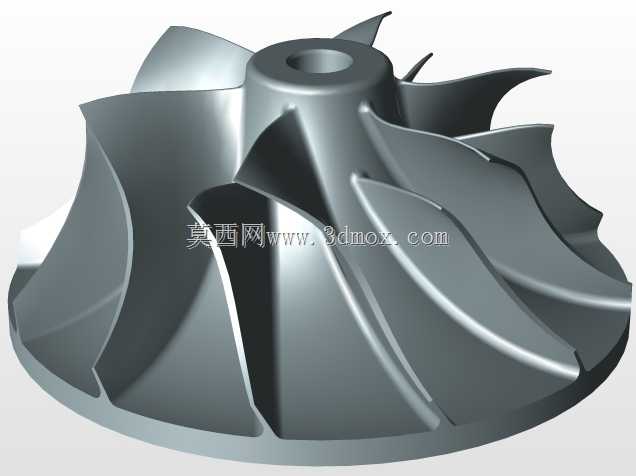

带中心安装孔的径流涡轮叶轮结构

　　这类径流形式的涡轮叶轮，常被用在小功率涡轮增压器、微型燃气轮机、高速离心式流体输送设备的核心做功单元里，和轴流叶轮不同，它的流体走向是沿径向进入叶轮流道，在叶片曲面的导向下完成90度转向后沿轴向流出，整个做功过程中既承担流体动能向机械能的转换，也在增压工况下将轴功转化为流体的压力能。从结构上看，叶轮中心设置的通孔是核心安装定位基准，装配时需要和主轴的定位轴段做过渡配合，配合面的圆柱度、同轴度公差直接决定了高速运转时的动平衡余量，通常这类叶轮的工作转速区间在每分钟几万转到十几万转不等，因此安装孔的端面和轴线的垂直度要求极高，避免锁紧后出现叶轮端面跳动超差，引发整机振动超标。叶片采用的是后弯式空间扭曲曲面设计，

　　每一片叶片的型线都不是等截面直纹面，从轮盘根部到轮缘位置，叶片的安装角、厚度都做了连续渐变处理，靠近轮盘的叶根位置厚度更大，用来承担高速旋转时的离心拉应力，靠近轮缘的叶顶位置厚度做了减薄处理，一方面降低叶顶位置的离心载荷，另一方面减少叶顶和壳体之间的间隙泄漏损失。相邻叶片之间形成的流道是光滑收敛的，流体在流道内流动时不会出现突然的截面突变，能有效降低局部涡流带来的能量损失，叶片前缘做了小圆角钝化处理，避免来流冲击时出现局部应力集中，也能减少来流攻角变化时的流动分离。轮盘部分采用的是锥面过渡结构，从中心轮毂位置向外缘平滑延伸，没有直角转折结构，这种设计一方面能降低轮盘自身的转动惯量，让叶轮的动态响应速度更快，

　　在负载突变时能更快跟随转速变化，另一方面也能减少轮盘侧的流体摩擦损失。设计这类叶轮的时候，首先要匹配整机的流量、压比参数，先确定叶轮的进出口直径、叶片数这些基础参数，再通过流线迭代的方式调整每个叶高截面的型线，保证每个流道内的速度分布均匀，避免出现局部流速过高引发的激波损失，同时还要做强度校核，计算最高转速下的叶根应力、轮盘应力分布，把最大应力位置控制在材料的许用应力范围内，还要避开临界转速区间，防止运转时出现共振。安装边界上，叶轮的轴向定位依靠中心孔的轴肩端面，径向定位靠孔和轴的配合面，通常还会在轴端设置锁紧螺母，将叶轮压紧在轴的定位台阶上，装配时需要保证叶轮出口和下游扩压器的对中精度，偏心量过大会导致周向流场不均匀，

　　引发周期性的气流激振。在实际应用场景里，这类叶轮如果用在涡轮增压器上，是承接发动机排气能量的核心部件，排气从叶轮外缘径向进入，推动叶片旋转带动同轴的压气机叶轮压缩进气，提升发动机的充气效率；如果用在小型膨胀机里，高压流体进入流道膨胀做功，带动主轴输出动力，用于余热回收或者小型分布式发电场景。整个叶轮的叶片和轮盘是一体化结构，不存在叶片和轮盘的连接接缝，避免了高速下连接失效的风险，也减少了连接位置的流动阻力，叶顶位置的轮廓线和壳体的型线是匹配设计的，预留的装配间隙通常在零点几毫米级别，间隙过大会导致泄漏量增加效率下降，间隙过小则会因为热膨胀、加工误差出现叶顶刮蹭壳体的故障。
