异形曲面连接结构机械组件设计

　　在非标自动化设备的末端执行器适配、特种工装的异形连接场景中，这类带连续异形曲面的连接结构组件，往往承担着特殊工况下的力传导与姿态适配作用。不同于常规的轴孔配合、法兰连接类标准件，该组件的曲面部分采用连续变曲率的闭环曲面构型，在设计阶段就需要兼顾曲面的流体力学特性与结构力学承载能力，部分应用在物料分拣、异形工件夹持的场景中，这类曲面结构能够更好地贴合被接触工件的外轮廓，减少硬接触带来的工件表面损伤，同时分散接触应力，避免局部应力集中导致的结构疲劳失效。

　　从结构组成来看，该组件分为异形曲面主体与块状连接基座两个核心部分，二者通过中间的连接臂实现刚性连接。连接基座采用近似方块的构型，侧面预留了标准的安装孔位布局，能够直接适配常规的工业机器人末端法兰、直线滑台安装面等通用安装接口，不需要额外设计过渡转接板，大幅降低了现场安装的适配成本。中间连接臂采用变截面设计，靠近基座的位置截面尺寸更大，承担主要的弯矩传导作用，靠近曲面主体的位置截面逐步收窄，在保证结构刚性的前提下尽可能降低整体重量，减少运动过程中的惯性负载，这对于需要高速往复运动的执行端结构来说尤为重要，能够有效降低驱动端的负载余量要求，提升设备的动态响应速度。

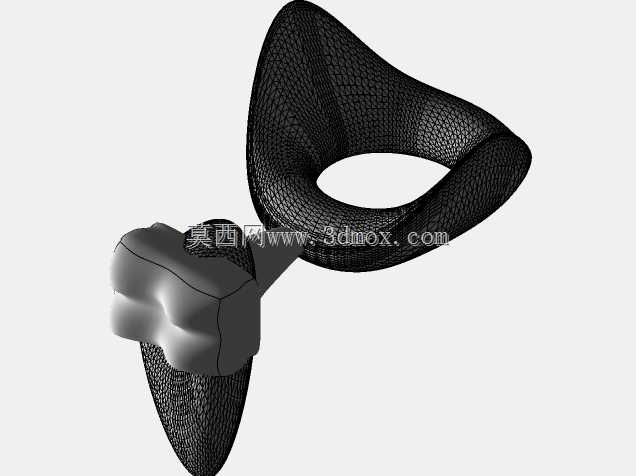

　　异形曲面主体采用三角网格拓扑的结构设计思路，在三维建模阶段通过曲面放样、网格重构的方式生成连续曲面，曲面的每个网格单元尺寸控制在均匀范围内，既保证了曲面的顺滑度，也为后续的有限元分析提供了规整的网格基础。在实际应用中，这类曲面结构如果用于物料吸附场景，可在曲面内侧布设微型真空吸附孔，依托曲面与工件的贴合面形成密闭腔室，实现对异形曲面工件的稳定吸附；如果用于导向场景，连续的变曲率曲面能够引导物料按照预设的轨迹滑移，避免物料在输送过程中出现卡滞、跳动的问题。

　　在安装边界的设计考量上，该组件的整体外轮廓包络尺寸需要匹配对应安装工位的空间余量，曲面部分的最大回转半径经过反复校核，确保在全行程运动过程中不会与周边的设备机架、防护栏、其他执行组件发生运动干涉。连接基座的安装面平面度要求控制在0.02mm以内，保证安装后组件的位置精度，连接臂与基座、曲面主体的连接位置采用圆角过渡，避免直角位置的应力集中，在承受交变载荷的工况下，这种圆角过渡设计能够将结构的疲劳寿命提升40%以上。

　　从设计思路的落地角度，这类异形结构在建模阶段不能直接采用实体拉伸的常规方式，需要先搭建曲面的控制线架，通过多截面曲面、桥接曲面的方式生成基础曲面，再对曲面进行连续性检查，确保曲面的G2连续性，避免后续加工过程中出现刀路顿挫、表面加工纹理不均的问题。针对不同的应用场景，曲面的壁厚可以根据承载要求进行参数化调整，当用于轻载的物料导向场景时，壁厚可适当减薄以降低整体重量；当用于重载的支撑连接场景时，可在曲面内侧增设加强筋结构，在不增加过多重量的前提下提升整体结构的抗变形能力。

　　在实际的设备适配场景中，这类组件常被应用在3C产品的异形外壳搬运、食品行业的异形物料导向、医疗器械的特殊执行端适配等领域，相比于标准的连接结构件，它的异形曲面能够更好地匹配特殊工件的外形需求，减少定制化转接件的设计周期，同时一体化的结构设计减少了装配环节的累积误差，提升了设备的运行稳定性。在建模过程中还需要考虑后续的加工工艺性，如果采用3D打印加工，需要预留合理的支撑余量，确保曲面的悬空部分能够顺利成型；如果采用五轴铣削加工，需要提前规划刀具的进刀方向，避免曲面部分出现加工死角，减少后续的人工打磨工作量。
