镂空造型装饰佩剑三维结构设计

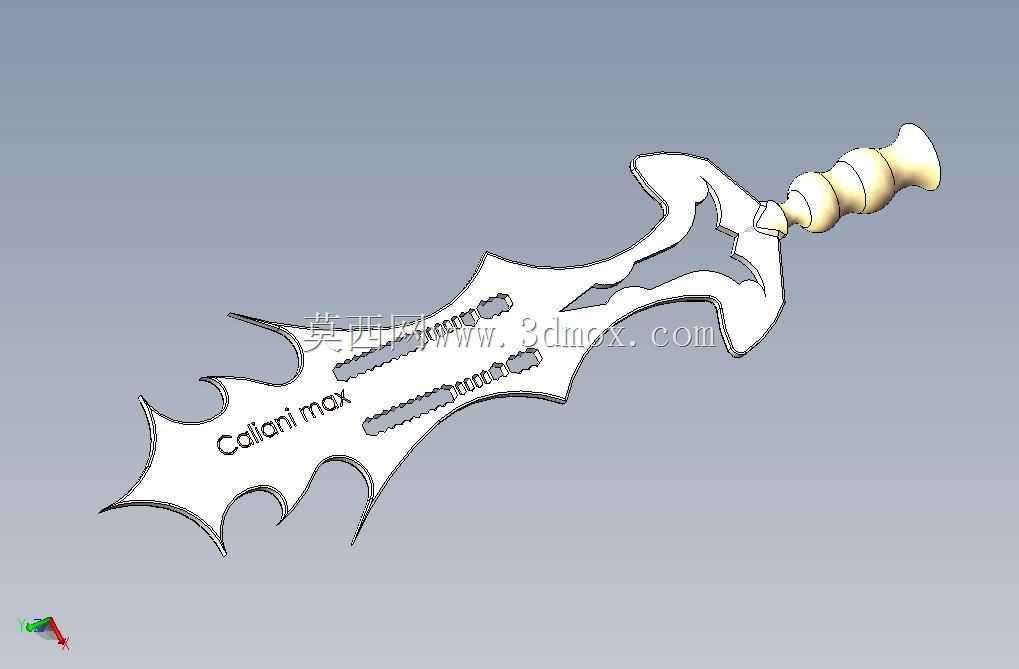

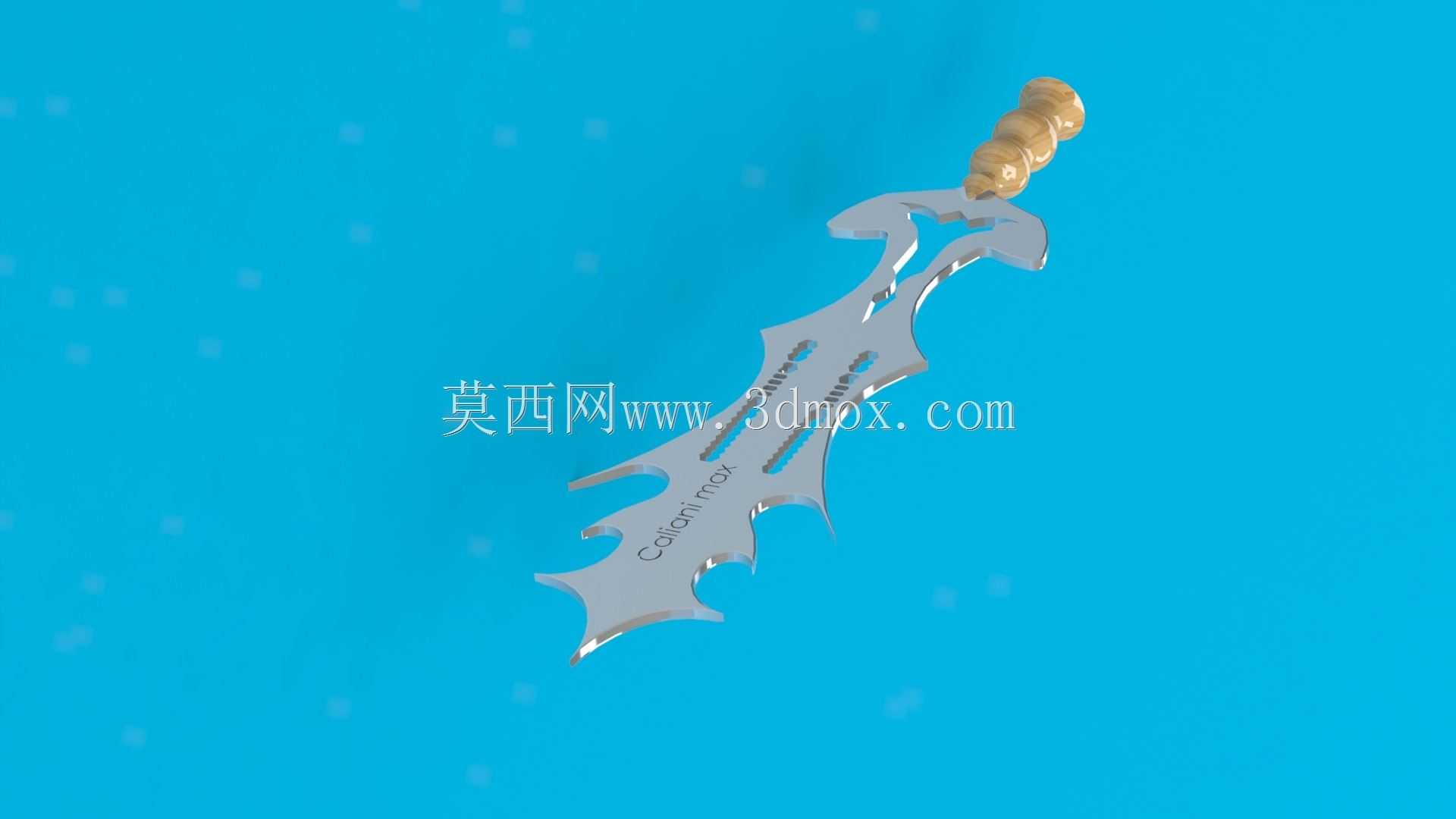

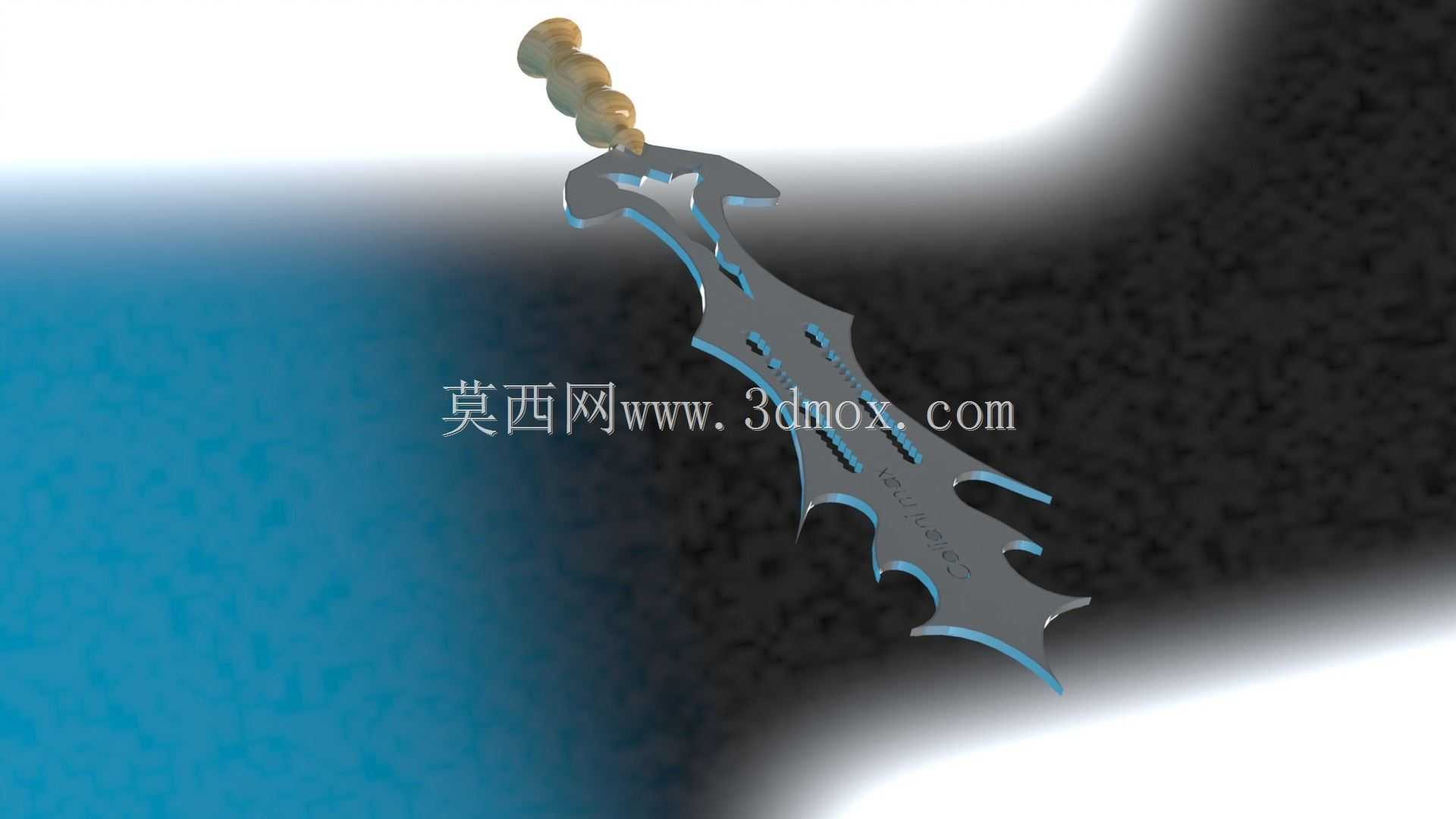

　　本次呈现的佩剑造型结构，最初的设计需求来自文创周边定制场景，主要用于主题展会陈列、影视道具制作以及收藏类工艺摆件的打样参考，区别于实战类冷兵器的功能导向，该结构在设计阶段就明确了装饰属性优先的核心原则，所有结构细节都围绕视觉呈现效果与加工可行性做平衡。从结构拆分来看，整体分为剑身与握柄两个独立装配段，剑身采用对称式镂空设计，刃部边缘做了多段式尖角造型处理，既保留了冷兵器的凌厉视觉感，又通过连续的镂空槽位降低了整体自重，避免作为摆件使用时出现重心前倾的问题。剑身表面预留的刻字区域做了下沉0.2mm的凹槽设计，后续做表面处理时可以直接填充色漆或者做蚀刻加工，不需要额外二次划线定位，能有效减少工艺环节的定位误差。

　　握柄部分采用分段式旋压造型，每一段的圆弧过渡都做了R角一致性校验，相邻段的直径差控制在3mm以内，既符合人手握持的人机工程学弧度，也适配金属铸造或者3D打印的脱模角度，不会出现倒扣结构导致的脱模卡滞问题。在装配边界的处理上，剑身与握柄的连接位置采用了嵌入式榫卯结构，配合端面的定位销孔，装配时不需要额外做粘接对位，销孔穿入固定销后即可保证两者的同轴度，整体装配完成后全长控制在320mm左右，剑身最大宽度为68mm，握柄最大直径为22mm，整体外轮廓没有超出常规桌面摆件的摆放尺寸边界，也适配常规亚克力展示盒的内部容纳空间。设计过程中针对镂空结构的强度做了专项校验，所有镂空槽的边缘都做了R1.5的圆角过渡，

　　避免应力集中导致的加工过程中断裂，尤其是剑身靠近握柄的受力集中区域，特意保留了8mm宽度的连续实体筋位，即使采用锌合金压铸或者PLA材料打印，也不会出现拿取时断裂的问题。刃部的尖角位置没有做锐边处理，全部保留了R0.8的圆角，一方面是避免陈列过程中划伤接触人员，另一方面也能减少压铸或者打印过程中尖角位置的缺料缺陷，降低后续打磨修整的工作量。从实际应用场景延伸来看，该结构除了作为静态摆件使用，也可以通过调整剑身厚度、更换握柄材质的方式适配cosplay道具的使用需求，当用于手持道具场景时，可以将剑身材料替换为轻质树脂，握柄内部增加配重块调整重心位置，长时间手持也不会出现手腕酸胀的问题。针对不同加工工艺的适配性，

　　设计阶段也做了对应的结构预留：如果采用金属激光切割工艺制作剑身，所有镂空槽的最小宽度都控制在4mm以上，满足激光切割的最小缝宽要求，不需要额外做工艺补正；如果采用3D打印工艺，整个结构没有大于45度的悬空面，不需要添加额外支撑就能完成打印，后处理时只需要打磨层纹即可做表面喷涂。握柄尾部的圆弧收边做了加厚处理，厚度达到5mm，即使日常摆放时出现轻微磕碰，也不会出现尾部崩缺的问题，整体结构的壁厚均匀性控制在±0.3mm以内，不管是采用铸造还是注塑工艺，都不会出现壁厚差异导致的缩孔、变形问题。在细节处理上，剑身靠近护手位置的对称异形结构，做了左右镜像的一致性校验，两侧轮廓的偏差控制在0.1mm以内，不会出现视觉上的不对称感，护手位置的凸起结构刚好能挡住握柄与剑身的装配接缝，不需要额外做接缝填补处理，装配完成后外观面看不到拼接缝隙，能有效提升成品的精致度。
