立柱式多关节焊接辅助操作臂结构设计

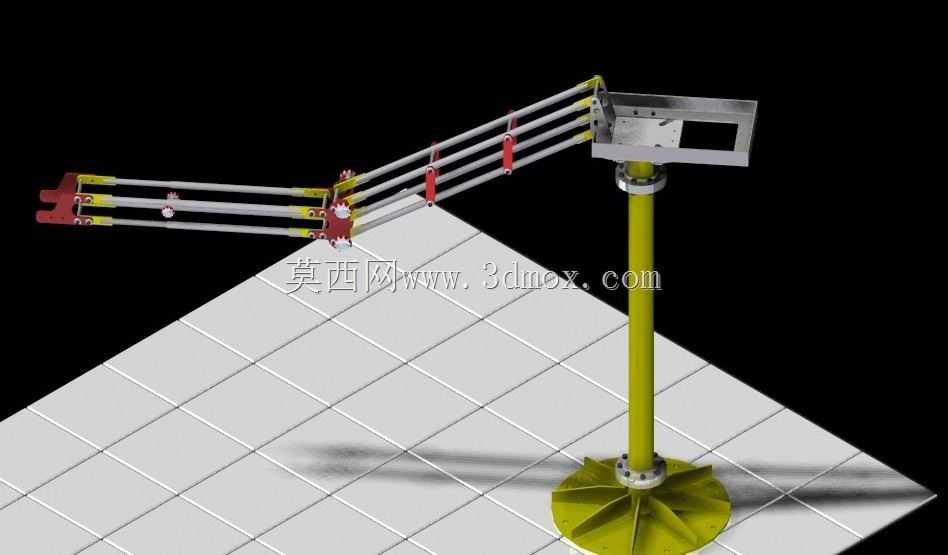

　　在中小批量结构件焊接加工场景中，焊工长时间手持焊枪保持固定作业姿态，不仅劳动强度大，还容易因手臂抖动导致焊缝成型质量波动，尤其在面对长直焊缝、高位焊缝或者需要重复调整焊枪角度的工位时，人工操作的稳定性短板会被进一步放大，这类立柱式焊接辅助操作臂正是为解决这类工位痛点开发的配套工装。从安装边界来看，该设备采用落地式法兰盘固定结构，底部带放射状加强筋的圆形底座通过膨胀螺栓与车间混凝土地面连接，安装时需保证底座上表面水平度误差不超过1mm/m，避免立柱长期受力出现偏载变形；立柱主体采用空心圆管结构，内部预留焊枪线缆、送丝管的穿行走线空间，避免管线外露被焊接飞溅烫伤，立柱有效支撑高度覆盖常规焊接工位1.2m到1.8m的作业高度区间，

　　适配站式作业的焊工操作高度需求。臂体部分采用平行四边形连杆伸缩结构，多组平行布置的硬质铝合金连杆通过铰接销轴连接，配合关节处的阻尼调节装置，可实现水平方向0到1.8m的作业半径覆盖，臂体伸缩过程中末端安装法兰始终保持水平姿态，无需额外调整角度即可保证焊枪初始对位精度；末端的方形安装支架预留标准安装孔位，可直接夹持固定式焊枪、焊接送丝机构或者小型焊枪调节滑台，支架侧面开设的镂空槽用于减轻臂体末端负载重量，降低关节处的转动惯量，保证臂体拖拽调整时的操作手感顺滑。设计过程中，关节处的摩擦阻尼参数是核心调校重点，阻尼过大会导致焊工调整臂体位置时费力，阻尼过小则会出现臂体在焊枪重力作用下自行下沉的问题，

　　因此每个铰接关节都设置了可调节的碟簧压紧结构，可根据末端挂载的焊枪重量灵活调整阻尼力矩，保证臂体在作业范围内任意位置都能稳定悬停，无需额外锁紧操作即可保持焊枪位置固定。从实际应用场景来看，该设备可适配五金构件焊接、小型机架焊接、管道预制焊接等多种工位，相比固定式焊枪支架，它的多关节转动结构可实现水平方向360度回转，臂体可跨越小型工装夹具完成不同方位的焊缝焊接，无需频繁移动待焊工件；相比全自动焊接机械手，它的结构更简单，采购与维护成本更低，不需要复杂的编程操作，普通焊工经过简单熟悉即可上手操作，既保留了人工焊接的灵活性，又能通过臂体支撑抵消焊枪重量，降低焊工长时间托举焊枪的劳动负荷，同时能减少人工手持时的抖动，提升焊缝成型的一致性。

　　在结构强度校核阶段，重点针对臂体完全伸出的最大悬臂工况做了受力分析，连杆铰接点选用带自润滑衬套的销轴结构，减少长期转动磨损带来的间隙，避免臂体末端出现晃动；立柱与底座的连接位置设置了加强筋板，抵消悬臂负载带来的倾覆力矩，保证设备在最大伸出长度挂载5kg焊枪时，整体结构变形量不超过0.5mm，不会因结构变形影响焊枪对位精度。臂体上设置的红色限位挡块用于限制臂体的最大伸缩行程，避免臂体过度伸出导致连杆机构出现死点，同时防止臂体转动时碰撞到周边的焊接工装或者操作人员；底座的放射状加强筋不仅提升了底座的抗弯强度，还能在安装时作为水平度调整的参考基准，方便现场安装人员快速找正设备水平。这类辅助操作臂不需要配套复杂的控制系统，纯机械结构的设计使其在焊接车间多飞溅、多粉尘的恶劣环境下具备更高的可靠性，日常维护仅需定期给铰接销轴加注润滑脂、检查阻尼调节结构的压紧力即可，不需要专业的电控维护人员，非常适合中小型焊接加工车间的工位升级改造，在不改变现有焊接工艺、不增加过多设备投入的前提下，有效降低焊工劳动强度，提升焊接作业的稳定性与加工效率。
