小型四旋翼航拍无人机机身结构设计

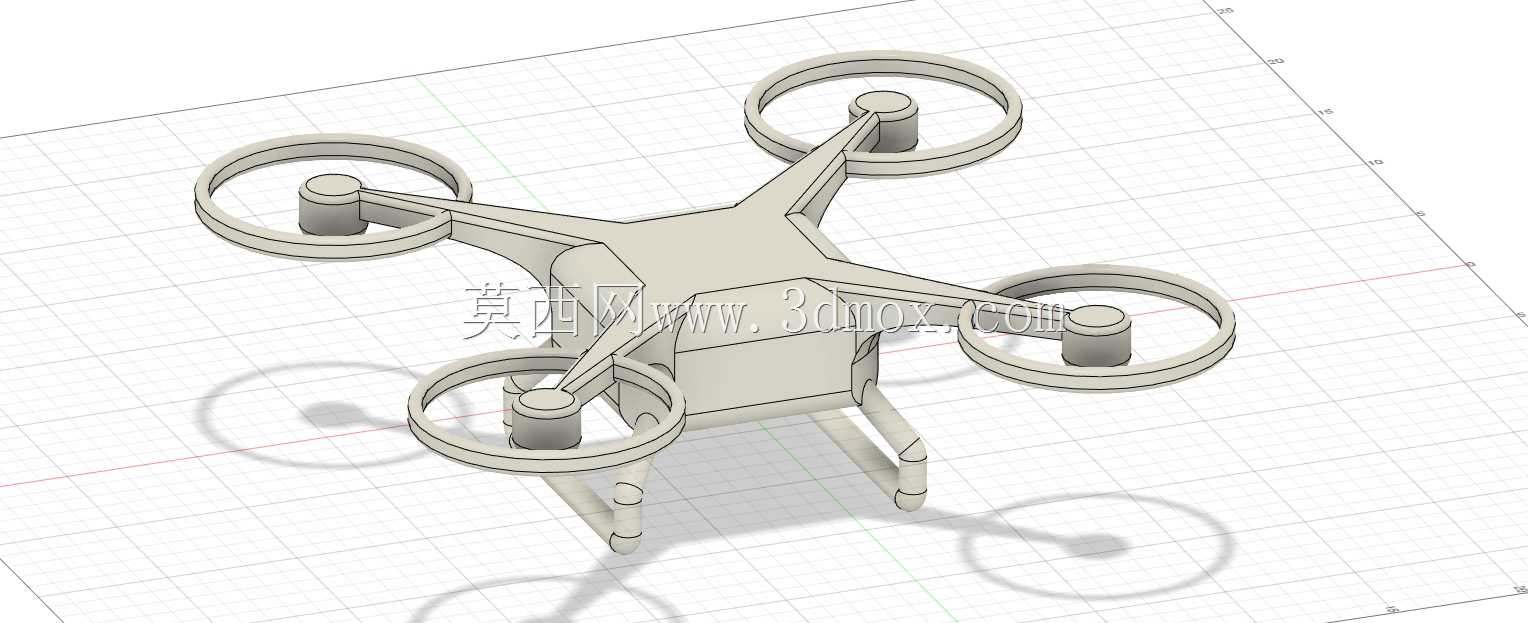

　　这款四旋翼无人机机身结构，主要面向低空近距航拍、室内环境巡检、小型教学实验场景设计，整体采用X型旋翼布局，适配消费级与轻量级行业应用的载荷需求。从实际使用场景出发，日常作业中机身需要承受旋翼高速转动产生的持续振动，同时要兼顾起降时的落地冲击、飞行过程中的气流扰动影响，因此结构设计上优先做了受力路径的优化，四个机臂从中心载荷舱向外延伸，机臂末端直接集成旋翼防护圈结构，不需要额外加装外置保护架，既减少了整机的装配零件数量，也能在室内近物飞行时避免桨叶直接碰撞障碍物，降低炸机损坏概率。

　　中心舱体采用一体化的腔体设计，预留了飞控板、电池、小型摄像模组的安装空间，腔体内部设置了多组定位筋位，不需要额外打胶或者增加复杂固定件，就能实现核心电子元件的卡接定位，装配时可以直接将元件顺着筋位滑入到位，后期维护拆解也不需要破坏整体结构。起落架采用向下延伸的双支撑脚结构，支撑脚做了分段式的加强筋设计，在保证足够支撑强度的前提下，尽可能减少结构自重，同时起落架的高度预留了足够的下方空间，不会遮挡底部摄像模组的拍摄视角，起降时即使落在略有不平整的地面，双支撑脚也能提供稳定的支撑，不会出现侧翻情况。

　　从安装边界来看，四个旋翼的安装位同轴度公差控制在合理区间，适配常规尺寸的空心杯电机与小型无刷电机安装，电机安装位预留了走线槽，电机连接线可以顺着机臂内部的走线空间汇入中心舱，避免线材外露在飞行过程中被气流吹动产生晃动，影响飞行稳定性。旋翼防护圈的内径与适配桨叶的转动半径保留了足够安全间隙，即使桨叶出现小幅动平衡偏移，也不会剐蹭到防护圈内壁产生额外阻力。整机的外形尺寸控制在手掌可握持的范围，机臂与中心舱采用一体化结构设计，没有额外的拼接缝隙，既减少了飞行过程中的风阻，也避免了拼接位置因为长期振动出现松动的问题。

　　设计过程中针对不同部位的受力特性做了壁厚差异化处理，机臂与中心舱连接的位置做了局部加厚，抵消飞行时机臂产生的弯矩，防护圈的壁厚做了适度减薄，在能够承受常规碰撞冲击力的前提下尽可能降低非必要重量，提升整机的续航表现。起落架与机身连接的位置做了圆弧过渡处理，避免应力集中导致落地冲击时出现断裂问题。中心舱的上盖采用卡扣式连接结构，不需要螺丝固定就能实现舱体封闭，更换电池或者调试飞控参数时可以直接掀开上盖操作，大幅提升日常使用的便捷性。

　　从实际功能实现角度，这款机身结构不需要额外加装过多配件就能完成整机装配，所有安装位的定位尺寸都匹配通用的消费级无人机电子元件，不需要二次修改结构就能适配市面上常见的轻量化飞控、电池与摄像模组。飞行过程中X型布局的重心刚好落在中心舱的几何中心位置，不需要额外添加配重就能实现整机的静平衡，降低飞控的调试难度。旋翼防护圈的结构除了防撞作用之外，还能在一定程度上梳理桨叶转动产生的气流，减少翼尖涡流带来的效率损失，小幅提升飞行时的动力效率。针对室内教学场景使用的需求，机身整体结构没有尖锐的外露边角，所有棱边都做了圆角处理，组装和操作过程中不会划伤操作人员，即使发生碰撞也能降低对周围物体的损伤。
