二十节18650锂电池组合固定支架结构

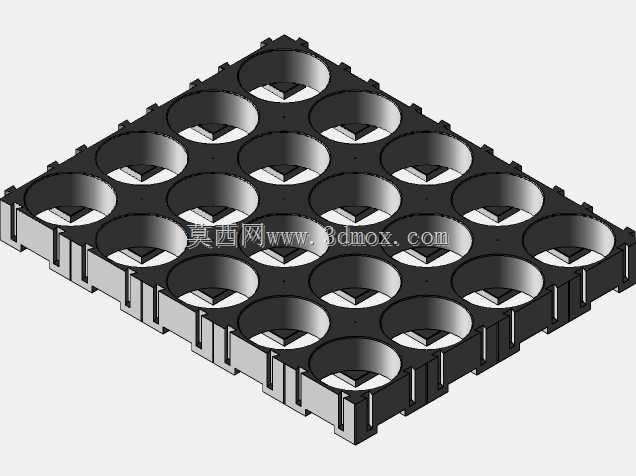

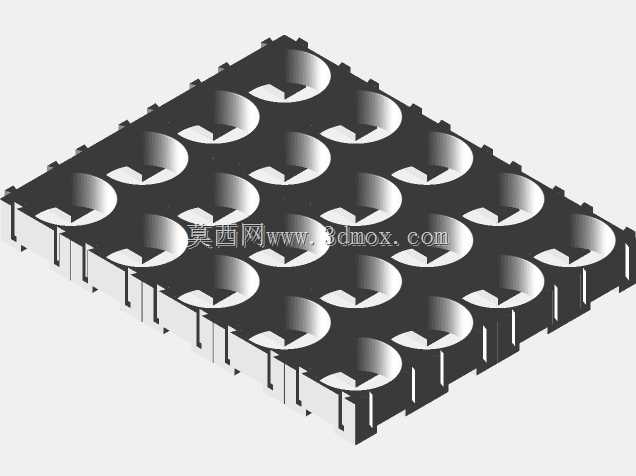

　　在储能电源、便携电子设备、小型动力模组的电池包组装环节，18650圆柱电芯的排布固定一直是影响模组可靠性的核心环节，这款5行4列排布的电芯支架，正是针对20串/并组合的18650电芯组设计的定位固定构件，解决了多电芯排布时的错位、窜动、极片接触风险等实际装配问题。从实际应用场景来看，这类支架广泛用于户外便携储能电源、电动工具电池包、小型低速代步车锂电模组、家用后备储能单元的电芯组装环节，替代传统的胶粘、扎带固定方式，让电芯之间保持均匀的散热间隙，同时为电芯提供径向的限位支撑，避免设备在移动、振动工况下电芯出现位移导致的极耳撕裂、短路隐患。从功能特性上看，这款支架采用上下对位的卡扣式拼接逻辑，

　　单块支架可同时完成20颗18650电芯的一端定位，相邻支架可通过侧边的卡扣结构完成叠装，适配不同串并数需求的模组扩展；每个电芯定位孔都做了导向倒角设计，电芯装配时可顺着倒角滑入定位位，不会刮伤电芯外层的绝缘蓝膜，孔壁上预留的凸点结构可与电芯外壳形成过盈配合，电芯压入后不会出现松脱，同时凸点之间预留的空隙可作为散热通道，让电芯工作时产生的热量能顺着间隙流通，避免局部积热。设计思路上，这款支架没有采用全包覆的孔位结构，而是在每个孔位的侧边预留了焊接操作缺口，当电芯压入支架完成定位后，工人或者自动焊接设备可直接通过缺口完成镍带与电芯极耳的点焊操作，不需要额外调整电芯位置，大幅提升电池pack的装配效率；支架整体采用格栅式的镂空结构，

　　在保证结构强度的前提下尽可能减少塑胶材料的用量，同时降低支架本身的重量，适配便携类电池产品的轻量化需求。从安装边界来看，这款支架的整体外轮廓做了统一的定位凸台与凹槽，多块支架拼接时可通过凸台凹槽完成对位，不会出现排布错位，支架侧边预留的固定孔位可直接与电池包的外壳、固定筋位通过螺丝完成锁附，不需要额外设计转接固定件；孔位的中心距严格按照18650电芯的安全排布间距设计，相邻电芯之间的绝缘间隙满足安规要求，避免电芯外壳之间出现直接接触导致的短路风险，同时预留的间隙也可满足灌胶工艺的需求，需要做灌封固定的电池包可直接在支架间隙内填充导热胶，进一步提升模组的结构强度与散热能力。在实际选型使用时，需要注意这款支架适配的是标准直径18mm、

　　高度65mm的常规18650圆柱电芯，对于带外皮加厚、或者带极耳保护板的特殊规格电芯，需要核对孔位的实际内径尺寸，避免出现压入困难或者松脱的问题；支架的叠装高度可根据电芯的实际长度匹配对应数量的上下支架，单块支架的厚度覆盖电芯端部的定位段长度，不会干涉电芯中部的散热空间，对于需要做温度采样的电池包，可直接在支架预留的空隙内布置NTC温度传感器，不需要额外在支架上开孔加工。这类支架的材质通常采用阻燃PP或者ABS塑胶，满足电池包的阻燃要求，在低温、高温工况下都不会出现脆裂、软化变形的问题，可适配不同工作环境下的电池组使用需求，相比传统的硬纸板固定、环氧板切割固定方式，这种一体化注塑的支架装配效率更高，定位精度更好，长期使用不会出现受潮变形、绝缘失效的问题，是中小容量18650电池包组装中应用非常广泛的固定构件。
