NEMA23规格双轴步进电机结构设计

　　在口罩机、小型自动化输送线、桌面级数控加工设备这类对安装空间、定位精度有明确要求的轻载自动化场景里，NEMA23规格的步进电机一直是传动选型里的高频选项，这款双轴结构的23HS系列步进电机，就是针对这类场景里需要双侧输出动力的需求做的结构设计。从实际设备装配的角度看，这类电机的应用场景往往不需要太大的输出扭矩，但对安装定位的一致性、轴端配合的公差匹配要求很高，比如口罩机的送料辊轴驱动端，需要一侧连接辊轴输送物料，另一侧可以外接编码器做位置反馈，或是连接手轮做设备调试时的手动微调，双轴的结构就省去了额外加装传动转接件的麻烦，能直接压缩设备的整体安装空间，减少传动链上的连接间隙带来的定位误差。

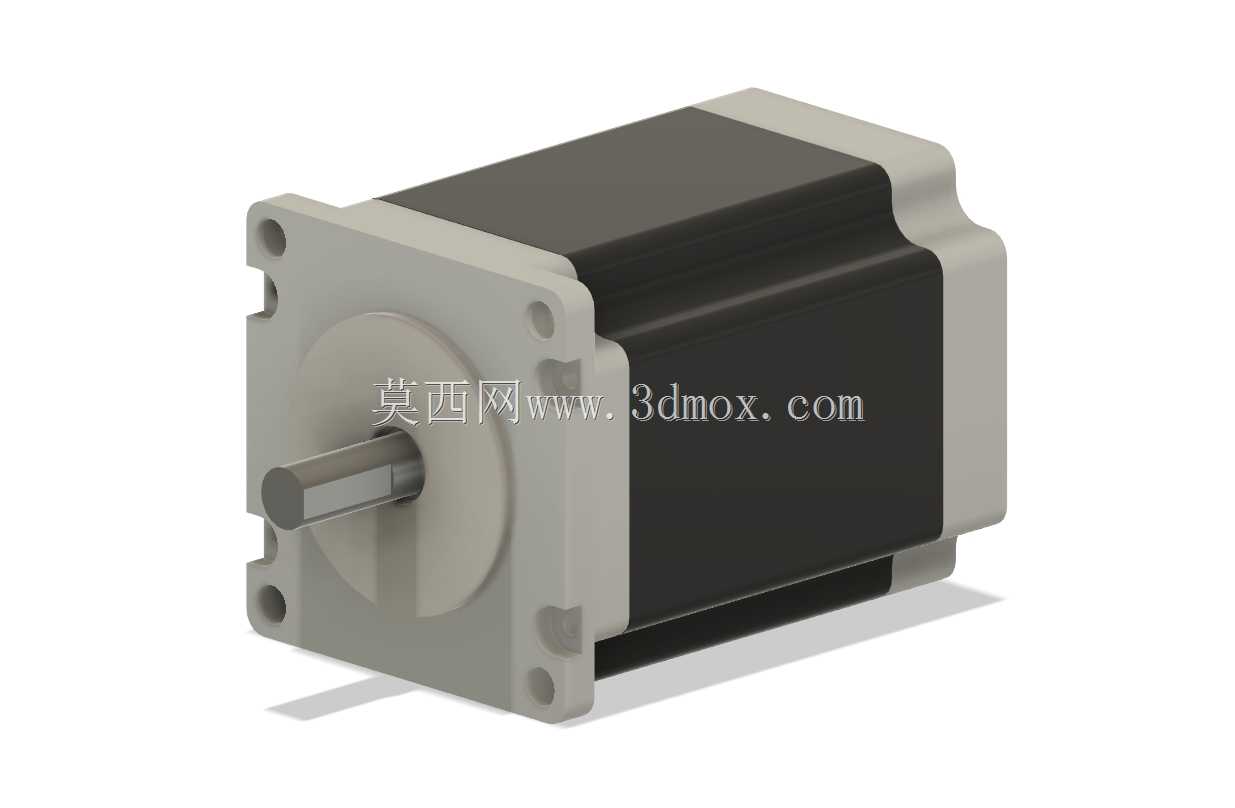

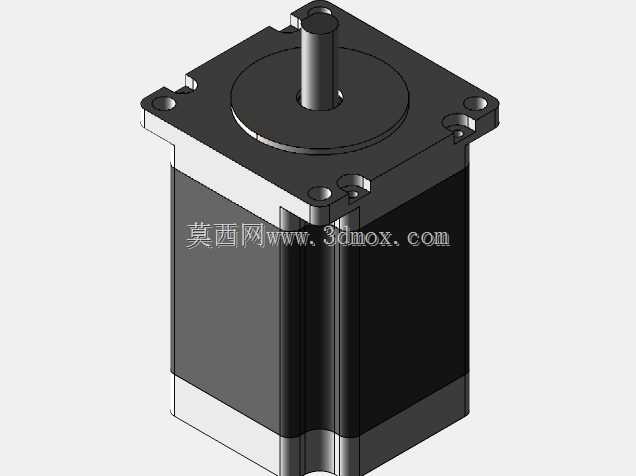

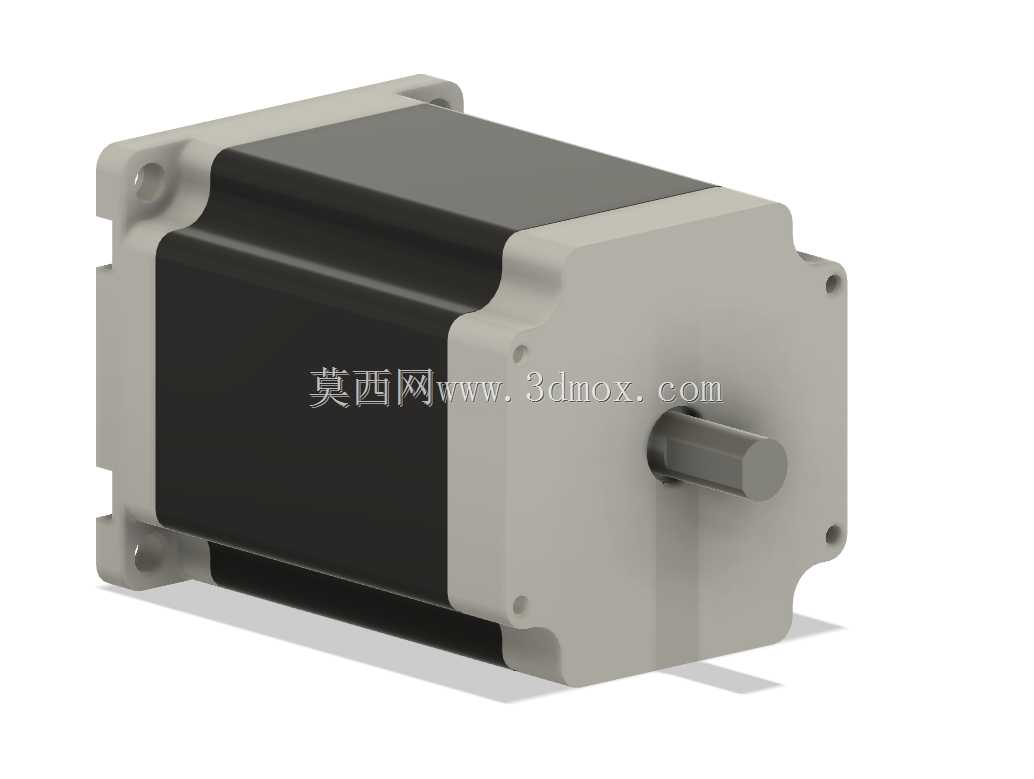

　　从产品功能特性来看，这款混合式步进电机的定子与转子配合间隙控制在常规量产步进电机的标准公差范围内，机身的方形端盖采用安装法兰一体化设计，四个安装孔的位置严格遵循NEMA23的安装尺寸规范，孔位中心距为56.4mm，适配市面上绝大多数同规格的电机安装座、同步轮支架以及丝杆直连模组，不需要额外做安装孔位的二次加工。输出轴的直径为8mm，轴端做了标准的D型切边处理，切边深度符合通用传动件的配合公差，不管是装同步轮、联轴器还是小型齿轮，都能通过顶丝直接锁紧，不会出现轴与传动件相对打滑的问题，双轴的前后伸出长度保持一致，前后轴的同轴度公差控制在0.02mm以内，双侧带负载时不会出现额外的径向跳动，避免长期运行后轴承出现偏磨的问题。

　　设计思路上，这款电机的结构完全围绕通用化适配来做，机身外壳采用拉伸铝型材工艺，表面做黑色氧化处理，既能保证机身的结构强度，又能提升电机运行时的散热效率，端盖采用压铸锌合金材质，安装孔位内嵌金属衬套，多次拆装也不会出现孔位滑牙的问题。机身的长度根据扭矩等级做了对应匹配，绕组部分的槽满率控制在合理区间，既保证足够的扭矩输出，又不会因为绕组过满导致装配时出现漆包线刮损的问题。出线端的位置设置在机身侧方，不会和后端的外接编码器、刹车模块产生安装干涉，适配不同安装方向的设备布局，不管是水平安装还是垂直安装，线缆的弯折半径都能满足常规布线要求。

　　从安装边界的角度来说，这款电机的法兰端面到轴端台阶的尺寸、轴伸长度、机身最大外径都严格卡着NEMA23的标准尺寸边界，做设备结构设计时，只要预留出对应边长的方形安装空间，以及轴端传动件的活动空间，就不会出现安装干涉的问题。端盖上的定位凸台尺寸为38.1mm，和安装座上的定位孔配合时，能自动完成电机的同轴定位，不需要反复调整电机的安装位置就能保证轴与传动部件的同轴度，降低现场装配的调试难度。轴承选用深沟球轴承，分别布置在前后端盖的轴承位内，能承受一定的径向负载，适配皮带传动、齿轮传动等不同的传动形式，在额定转速范围内运行时，轴承的噪音和温升都能控制在工业设备的允许范围内。

　　在实际选型使用时，这类双轴步进电机往往搭配对应的细分驱动器使用，双轴的结构也给设备的功能扩展留足了余量，比如不需要额外加装传动结构就能在后端加装离心风叶做强制散热，或是加装旋转编码器做闭环控制，提升设备的运行定位精度。机身的结构设计没有做多余的异形结构，所有的棱角都做了小倒角处理，装配时不会划伤操作人员的手部，外壳的防护等级满足常规工业车间的使用要求，不会因为车间内的少量粉尘、飞沫影响电机的正常运行。对于做小型自动化设备结构设计的工程师来说，这类标准化的双轴步进电机三维模型，能直接导入到装配体中做干涉检查、安装空间校核，不需要自己从零开始绘制电机模型，能大幅缩短结构设计阶段的建模时间，也能避免因为自行建模的尺寸误差导致后续加工出来的安装座和实物电机不匹配的问题。
