NEMA17步进电机配套多孔安装固定板

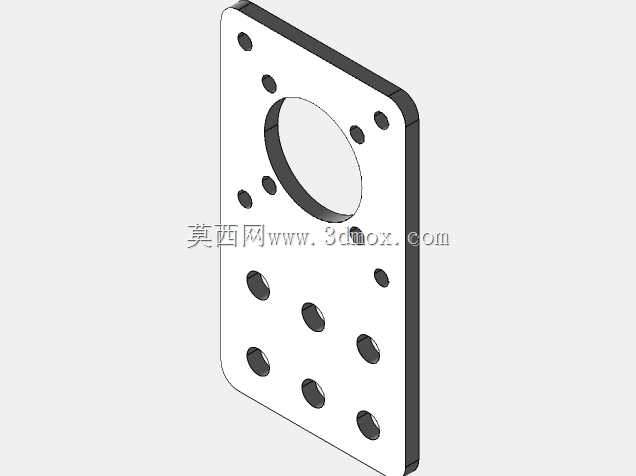

　　这款安装板是步进电机传动系统里的基础固定构件，主要适配NEMA17规格步进电机以及PG系列减速步进电机的安装需求，在小型自动化设备、3D打印传动模组、桌面级数控加工装置、小型物料输送机构里都有广泛的应用场景，是连接电机本体与设备安装基面的核心过渡零件。从实际使用场景来看，这类安装板往往承担着分散电机运行振动、保证电机输出轴与传动副同轴度的作用，很多小型自动化设备在搭建传动链路时，经常遇到电机安装基面与传动组件安装面不共面、固定孔位不匹配的问题，这款多孔位安装板就是为解决这类适配问题设计的。板体中心开设的大直径通孔，是为了避让步进电机的输出轴端以及减速箱的伸出部分，避免安装时板体与电机端盖、减速箱壳体发生干涉，

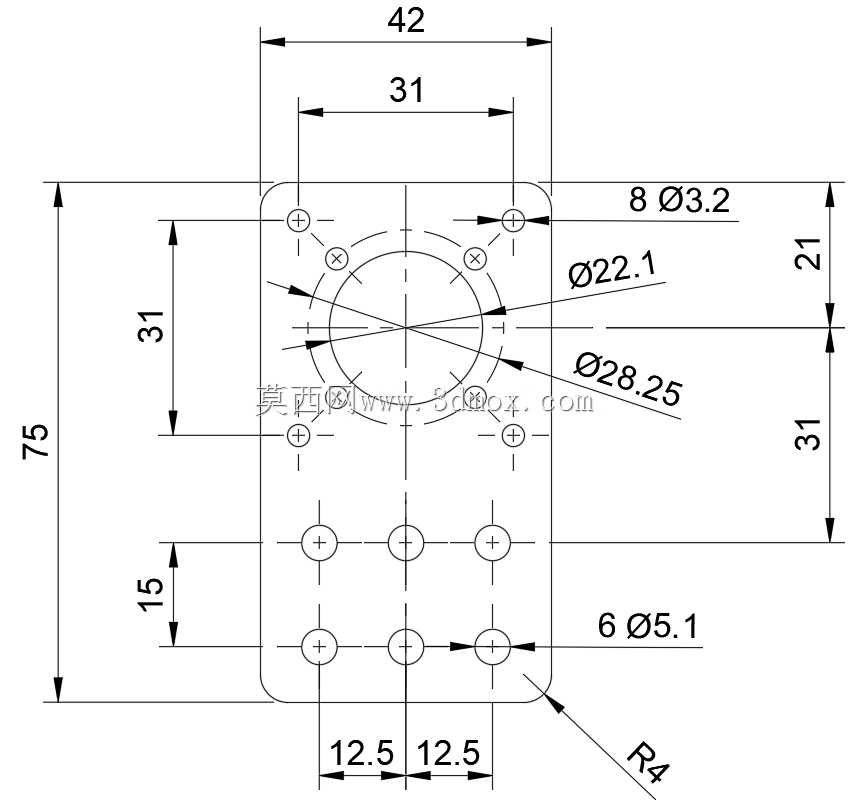

　　孔的直径尺寸经过匹配校核，刚好能容纳对应规格电机的定位凸台，安装时可以直接将电机凸台嵌入孔内完成初步定位，不需要反复调整电机的中心位置，能大幅缩短现场装配的调校时间。板面上分布的多组不同孔径的安装孔，是按照不同安装场景的固定需求排布的：靠近中心区域的小孔是对应电机本体的固定螺丝孔，孔位间距严格匹配NEMA17电机的安装孔距标准，穿入对应规格的内六角螺丝就能将电机牢牢固定在板体上；外围排布的多组孔位则是用于将整个板体固定在设备机架、铝型材框架或者其他安装基面上，不同位置的孔位可以适配不同的安装间距，不需要在机架上重新打孔攻丝，就能适配多种安装位置的固定需求，甚至可以兼容部分NEMA23规格电机的过渡安装，提升了零件的通用适配性。

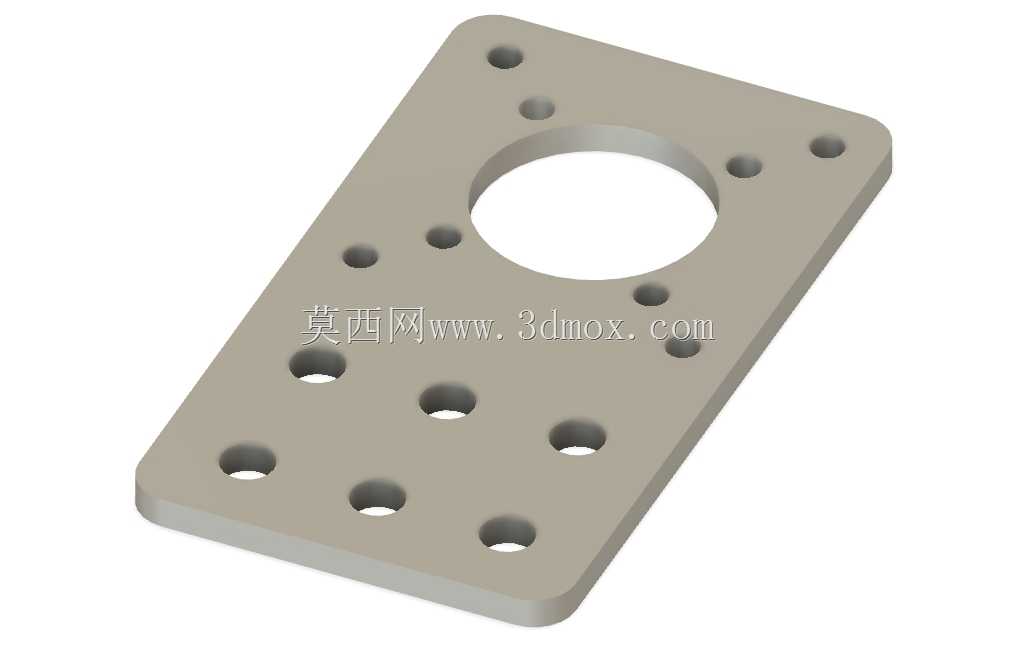

　　从设计思路上看，板体采用矩形平板式结构，四个边角做了圆角过渡处理，避免安装调试时尖锐边角划伤操作人员，同时也能减少板体边角的应力集中，在电机长期运行产生振动的工况下，不会因为边角应力集中出现开裂变形的问题。板体的厚度经过受力校核，在满足电机安装刚性要求的前提下尽可能控制厚度尺寸，既不会因为板体过薄导致固定后电机出现晃动偏移，也不会因为板体过厚增加不必要的整体重量和材料成本。所有安装孔都采用通孔设计，安装时可以从板体正面或者反面穿入螺丝，适配不同方向的安装操作需求，部分孔位做了沉头处理，穿入沉头螺丝后螺丝头不会突出板体表面，避免突出的螺丝头干涉其他周边零部件的运动。在实际安装边界上，这款安装板的整体外轮廓尺寸适配常见的20系列、

　　30系列铝型材的安装间距，固定在铝型材框架上时，板体边缘不会超出型材的安装槽范围，整体结构紧凑，不会占用过多的设备内部安装空间。板体的安装基面平面度有严格要求，固定后电机的输出轴轴线与安装基面的垂直度可以得到保证，避免因为安装面不平整导致电机输出轴偏斜，进而引发传动带跑偏、联轴器偏心磨损、齿轮传动啮合不良等一系列问题。在小型传送带模组的搭建中，这款安装板可以直接固定在型材机架的端部，将步进电机安装在板体上后，输出轴可以直接连接主动辊筒的轴端，不需要额外设计定制电机固定座；在桌面级点胶设备的Z轴传动结构里，这款安装板可以作为电机与直线滑台的连接过渡件，将电机固定在滑台端部驱动丝杠转动，多组预留的孔位可以调整电机的安装位置，适配不同导程丝杠的同轴度调校需求。不同于定制化的单一孔位安装座，这款多孔位安装板的通用化设计，可以覆盖多数小型步进电机的安装固定场景，结构设计简单可靠，没有多余的复杂结构，加工难度低，不管是单件加工还是批量生产都有很好的经济性，在非标自动化设备的快速搭建立项阶段，选用这类通用化的安装固定板，可以大幅减少非标零件的设计绘图工作量，缩短设备的整体开发周期。板体表面做了平整化处理，没有多余的凸起或者凹槽，安装时整个板面可以和安装基面完全贴合，固定后不会出现局部间隙，能有效传递电机运行时的振动到机架上，避免电机自身因为固定不牢产生共振噪音。
