自行车车把安装式指拨控制操作构件

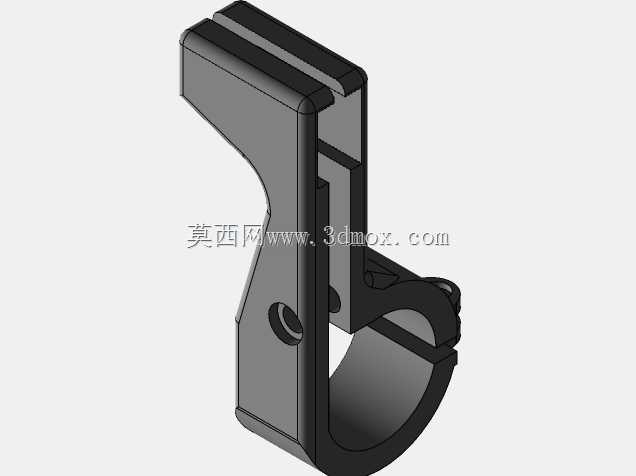

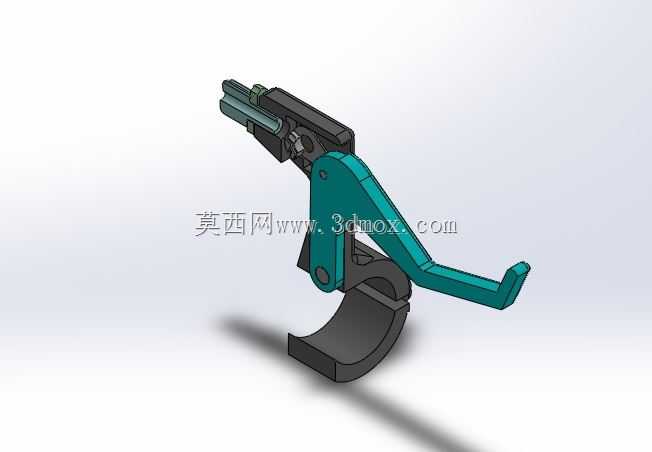

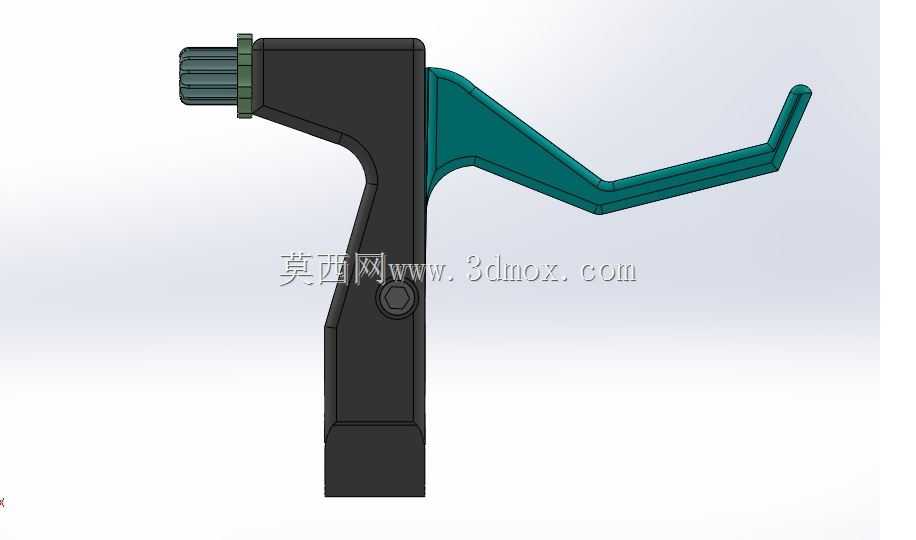

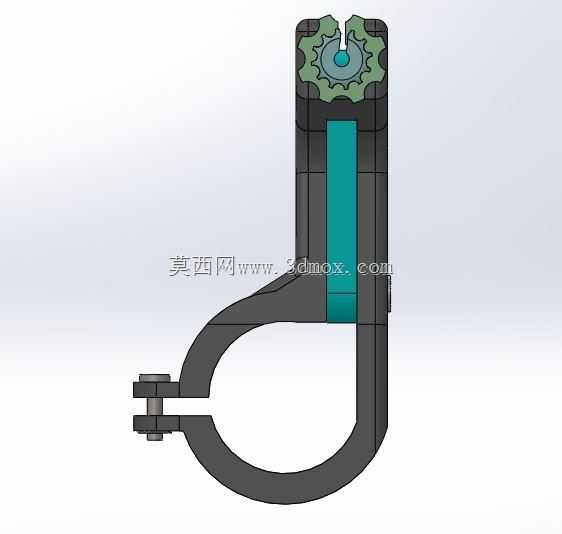

　　该构件为适配自行车车把安装的指拨式线控操作部件，主要应用于民用通勤自行车、入门运动自行车的变速或线控刹车操作场景，安装位置锁定在车把横管靠近握把的区域，适配常规直径22.2mm的标准自行车车把管径，安装时通过构件自带的C型抱箍结构卡接在车把管壁外侧，通过侧面的锁紧螺钉完成紧固，安装后不会占用过多车把空间，与握把、刹把的安装边界预留有15mm以上的安全间隙，避免骑行过程中操作干涉。从功能特性来看，该构件采用扳机式按压操作逻辑，骑行过程中用户仅需使用食指即可完成扳动操作，操作行程控制在8-12mm区间，扳动力度设置在15-20N，既不会因为力度过小导致误触，也不会因为力度过大增加长时间骑行的操作疲劳，扳动到位后带有清晰的档位反馈触感，

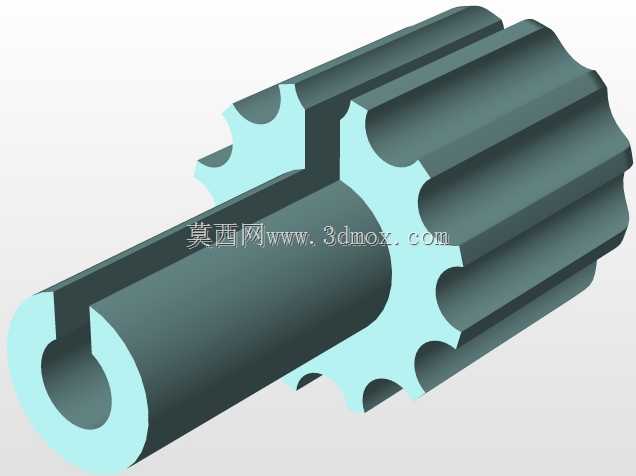

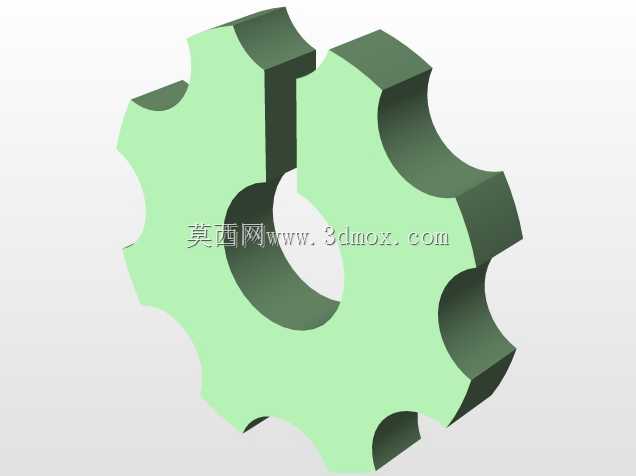

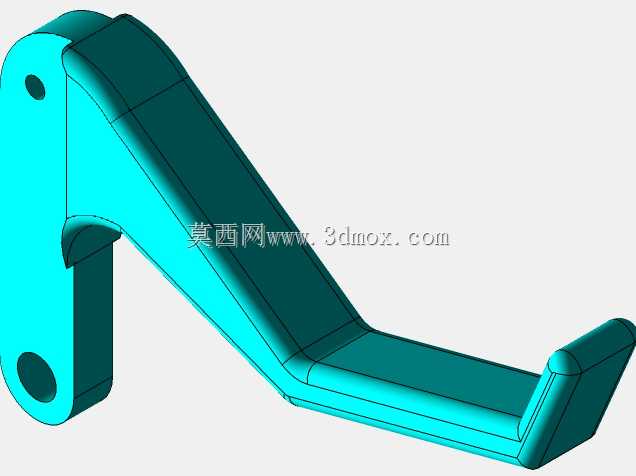

　　方便用户在视线不离开路面的情况下完成操作确认，构件前端的线芯连接结构可兼容标准自行车变速线芯与刹车线芯，线芯锁紧后可通过端部的调节螺母完成线芯松紧度的微调，无需额外拆卸构件即可完成日常维护调试。设计过程中优先考虑了骑行场景的人机工程学要求，扳机的曲面造型完全贴合食指自然弯曲的形态，握持操作时指腹与扳机表面的接触面积达到90%以上，避免局部压强过大导致的操作不适，主体支撑结构采用一体化的框架式设计，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，整体重量控制在35g以内，不会给车把增加过多的额外负载，构件的受力薄弱位置做了加厚处理，经过10000次往复扳动测试后结构形变量小于0.1mm，可满足长期户外骑行的使用强度要求。

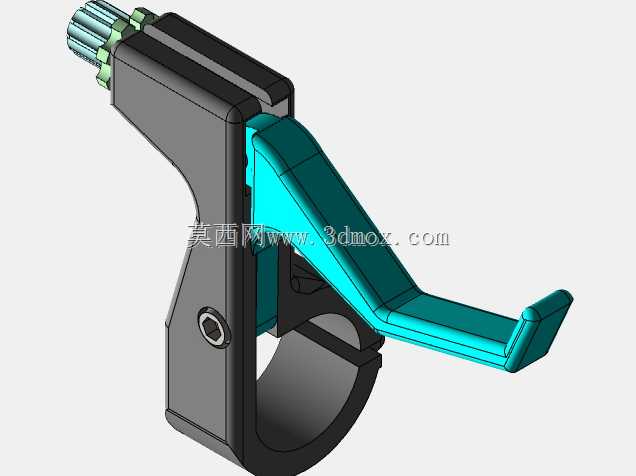

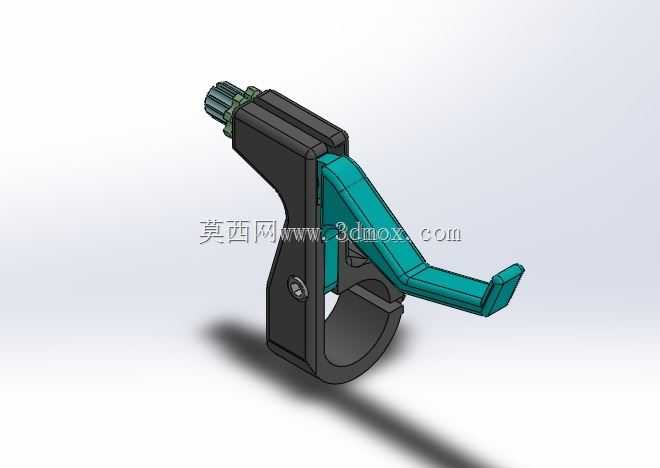

　　外形设计上采用分体式的色彩区分结构，主体支撑部分为哑光黑色耐磨材质，操作扳机部分采用辨识度更高的青绿色，方便用户快速定位操作位置，所有外露的棱边都做了R2以上的圆角处理，避免骑行过程中剐蹭手部造成损伤，抱箍内侧预留有0.5mm的凹槽，可粘贴防滑橡胶垫，增加与车把管壁的摩擦力，避免长期使用后构件出现转动移位的问题，线芯出口位置做了圆滑的导向弧面，避免线芯往复运动过程中出现硬弯折，延长线芯的使用寿命。在实际装配场景中，该构件可与市面上绝大多数的平把自行车配件兼容，不需要对原车车把做任何改装即可完成安装，日常维护仅需定期在铰接转轴位置滴注少量润滑油即可，不需要复杂的拆解保养，适合普通骑行用户日常使用，

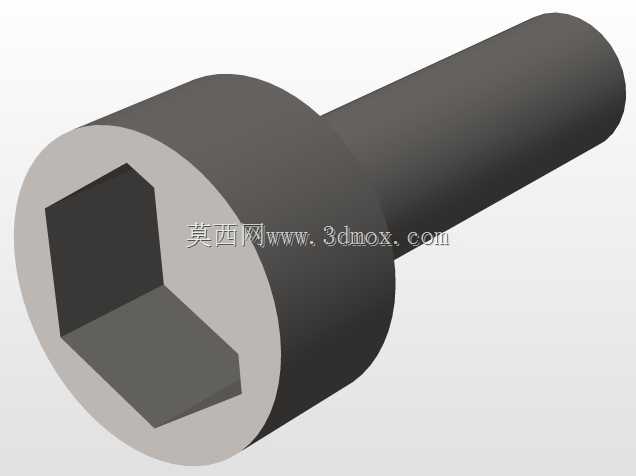

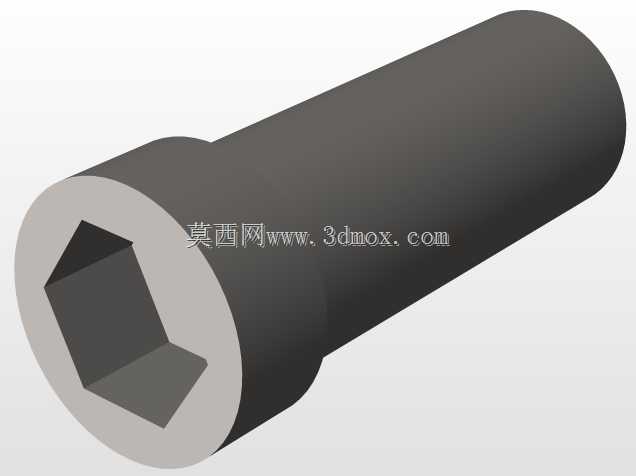

　　也可作为自行车配件生产企业的设计参考样件，用于同类型操控构件的结构优化与改型设计，建模过程中完整还原了构件的所有装配间隙与配合公差，所有铰接位置的转动配合间隙控制在0.05-0.1mm，既保证转动顺畅，也不会出现旷量过大的问题，锁紧螺钉的位置做了沉头处理，安装后螺钉头部不会突出构件表面，避免剐蹭骑行服或者手部。
