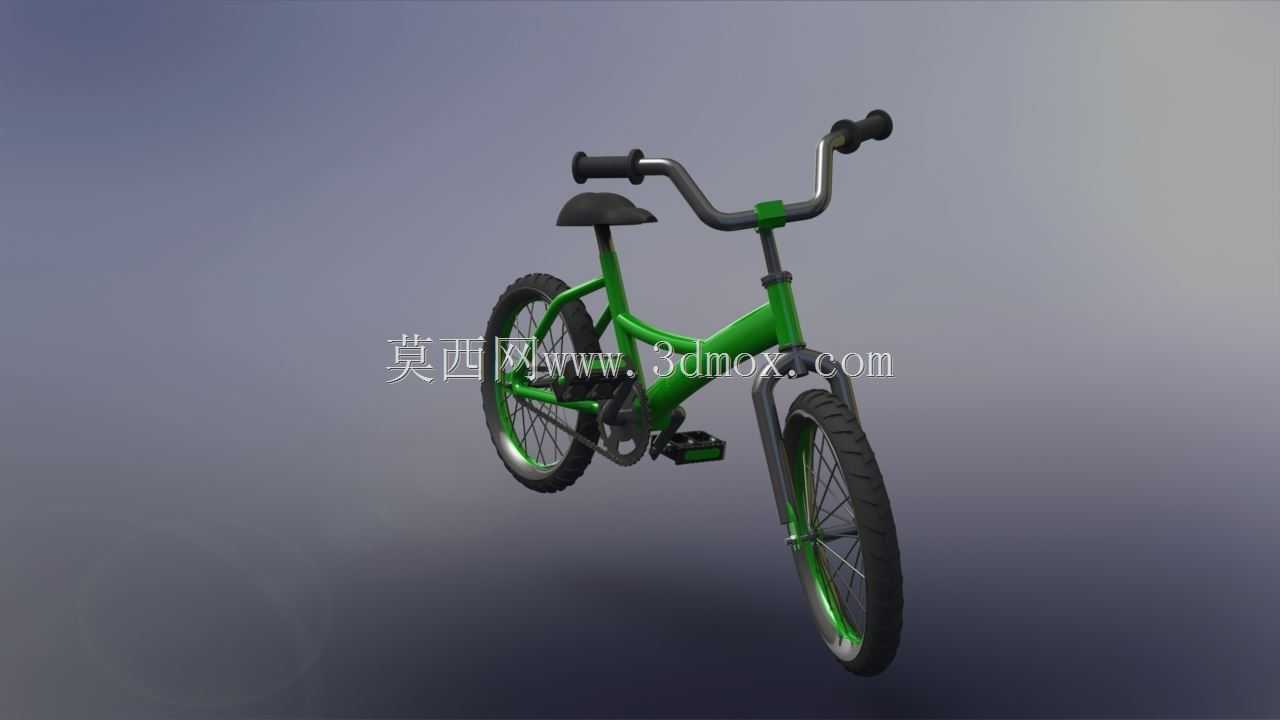

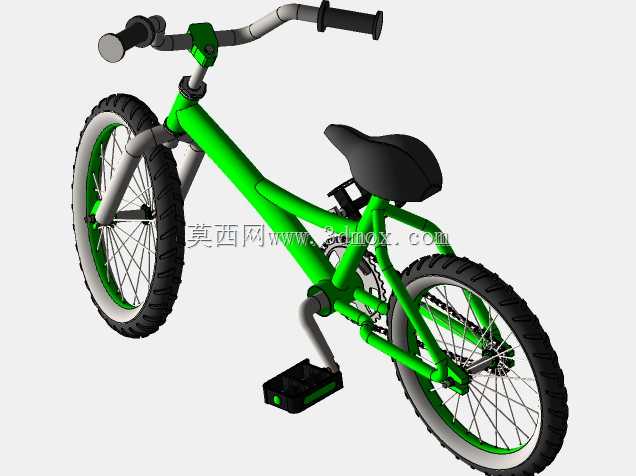

儿童款小轮通勤代步自行车三维结构

　　这款小轮自行车的三维结构设计，首先围绕短距离代步、儿童初学骑行的核心场景展开，在结构布局上充分考虑了低龄使用者的操控便利性，整车轴距控制在适配1.2米至1.5米身高使用者的范围，车架采用高跨点低跨度的几何设计，上下车时不会出现裤腿勾挂车架的问题，立管角度做了72度的倾斜调整，转向时的舵效更直接，不会出现大角度转向时车头过沉的问题。车把部分采用小宽度燕把设计，把横宽度控制在480毫米，适配儿童肩宽，转向时手臂不需要过度外展，长时间握持也不会出现肩部酸胀的问题，把套采用防滑橡胶结构，握径做了收窄处理，适配较小的手掌握持尺寸，刹把位置做了内移调整，手指不需要过度伸展就能触碰到刹把，制动触发的行程做了缩短处理，轻捏就能实现制动，

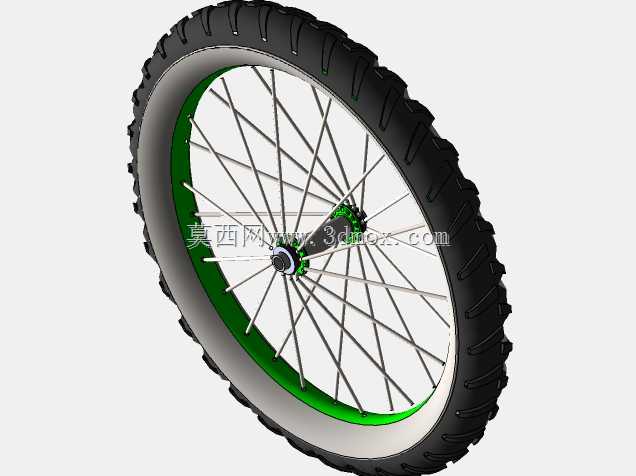

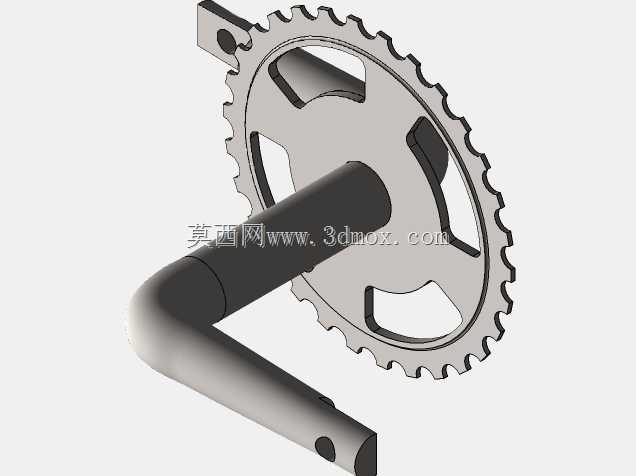

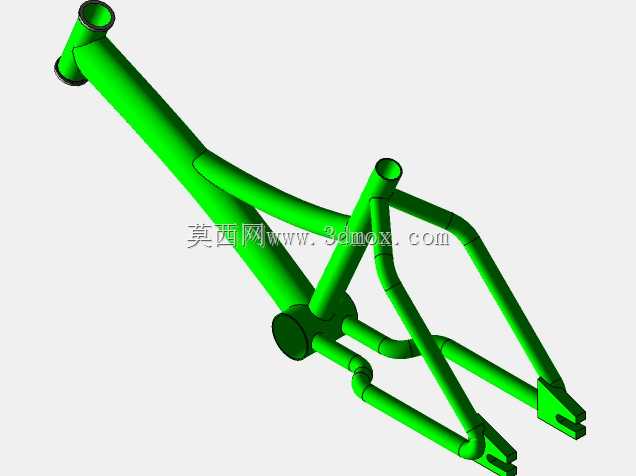

　　避免紧急情况下握力不足导致制动失效。车架主体采用圆管焊接结构，上管、下管、立管的壁厚做了差异化分配，下管作为主要受力部件，壁厚比上管厚0.4毫米，应对颠簸路面的冲击载荷时不会出现应力集中的问题，五通位置做了加厚补强片，脚踏发力时的扭矩不会导致五通位置出现形变，牙盘采用单盘结构，齿数控制在36齿，搭配后轴16齿的飞轮，传动比适配小轮径的轮组，踩踏时不需要过大的发力就能获得足够的起步扭矩，初学骑行时不容易出现踩不动或者起步窜车的问题。轮组部分采用12寸小直径轮组，轮胎采用宽面橡胶胎，胎面做了浅花纹设计，在平整铺装路面上的滚动阻力更小，同时兼顾轻微非铺装路面的抓地力，轮圈采用铝合金结构，辐条采用等径钢丝，每侧16根辐条的排布做了交叉编法，

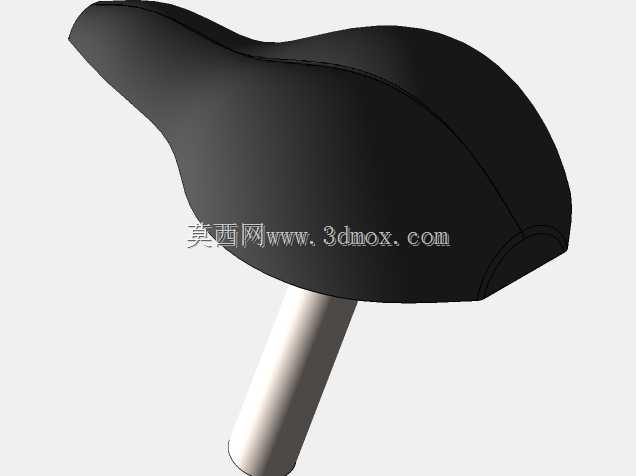

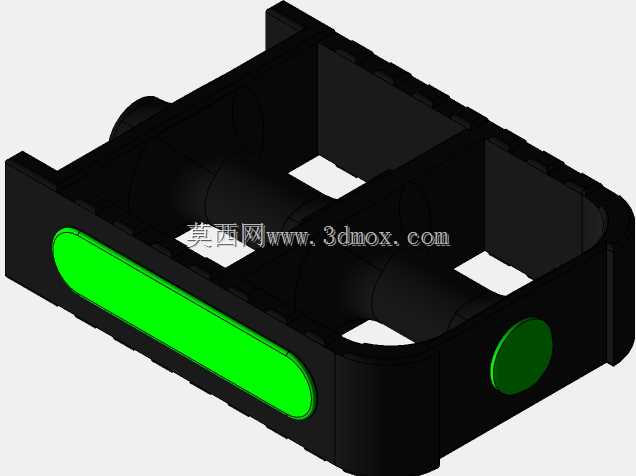

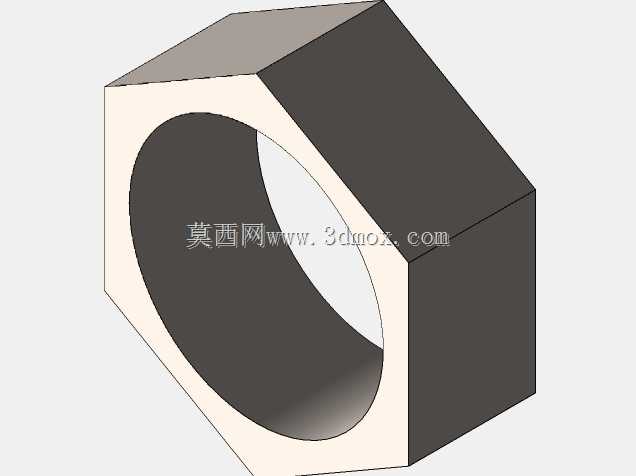

　　径向承重能力足够应对50公斤以内的载荷，轮组的安装同轴度做了严格控制，转动时的径向跳动量控制在0.3毫米以内，不会出现骑行时轮组偏摆导致的颠簸问题。鞍座采用宽面发泡填充结构，座面弧度做了贴合臀部曲线的凹陷设计，长时间骑行不会出现局部压迫的问题，座杆采用快拆锁紧结构，调整高度时不需要额外工具，就能快速适配不同身高的使用者，座杆的插入深度做了安全刻度标识，避免调整过高导致座杆脱出的安全隐患。脚踏采用防滑塑料结构，踏面做了凸起防滑钉，鞋底踩踏时不会出现打滑的问题，脚踏的转轴采用密封轴承结构，转动顺滑的同时可以阻挡灰尘进入，延长使用寿命。整车的所有外露螺栓都做了圆弧端处理，不会出现尖锐凸起划伤使用者的问题，

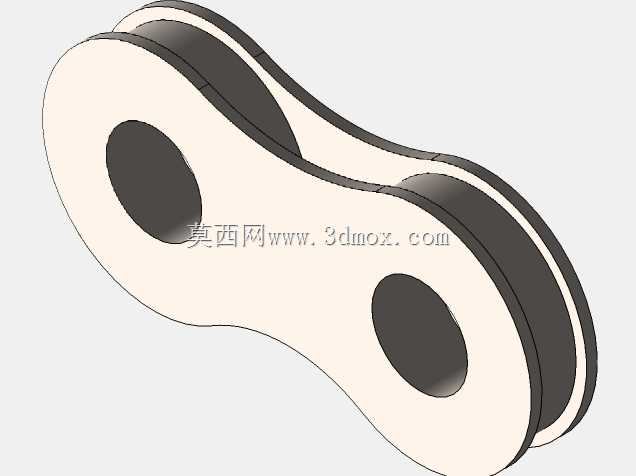

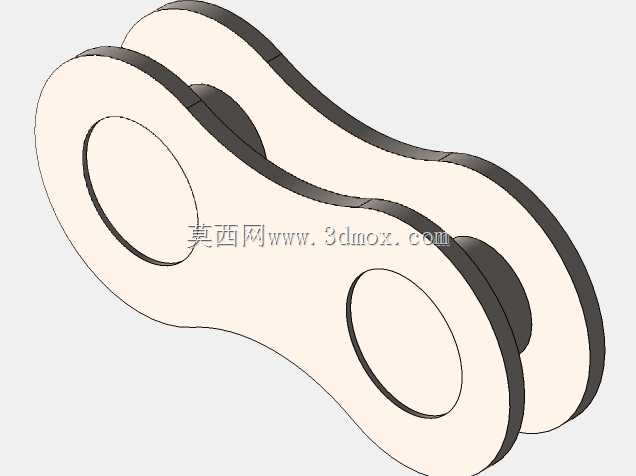

　　走线部分采用内走线结合外走线扣的布局，刹车线管不会在骑行时晃动剐蹭轮组，线管的转弯位置做了大弧度处理，刹车线的阻力更小，制动手感更顺滑。在实际使用场景中，这款车型既可以作为儿童初学骑行的练习用车，也可以作为短距离通勤的便携代步工具，小轮径的设计让整车转向更灵活，在狭窄的小区道路、室内场馆都能灵活操控，整车的重心做了降低处理，骑行时的稳定性更好，初学者不容易出现侧翻的问题。设计过程中对各个转动部件的安装边界做了充分校验，车把转向到极限位置时不会碰到车架上管，脚踏转动到最低位置时距离地面的高度留足了70毫米的间隙，转弯倾斜车身时不会出现脚踏剐蹭地面导致侧翻的问题，后轮的安装位置做了微调，链条的张紧度保持在合理范围，不会出现骑行时链条脱落的问题。前叉采用直形硬叉结构，没有额外的减震结构，结构更简单可靠，重量也更轻，应对城市铺装路面的微小震动足够，同时减少了减震结构带来的踩踏泄力问题，发力踩踏时的动力传递更直接。整车的所有配合部件都做了公差匹配，车架和前叉的配合公差控制在H7/g6的间隙范围，转向时顺滑没有旷量，轮组和前叉后叉的安装位置做了对中校验，骑行时不会出现跑偏的问题，刹车夹器的安装位置做了精准定位，制动时刹车片可以完全贴合轮圈刹车边，不会出现偏磨导致的制动性能下降。
