伊顿NZM160A塑壳断路器三维结构模型

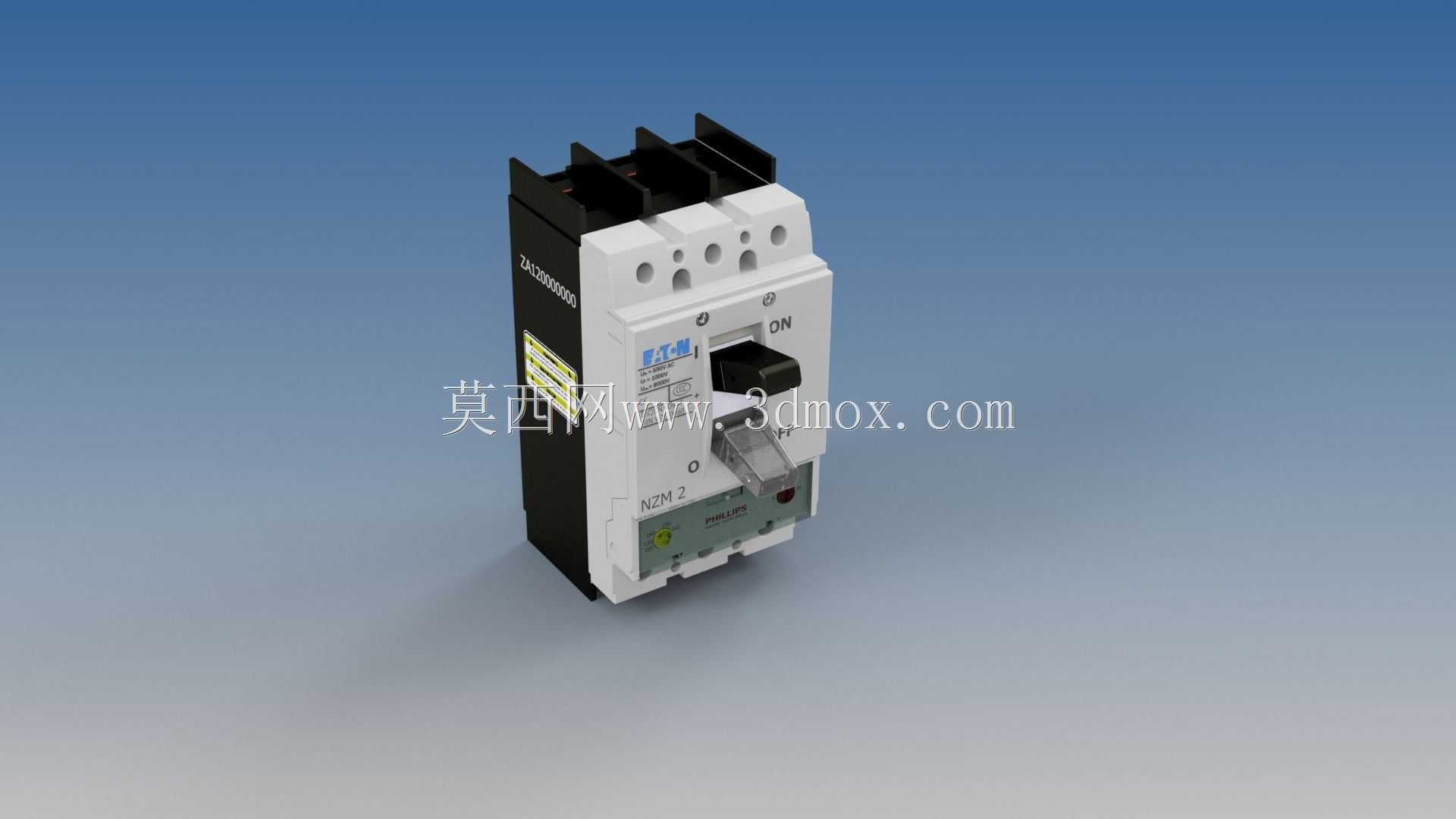

　　这款塑壳断路器的三维建模，完全还原了实物的装配逻辑与结构细节，建模过程中优先考虑了低压配电场景的实际安装适配需求，没有做多余的艺术化修饰，所有结构特征都服务于实际工程应用。从应用场景来看，这类额定工作电压覆盖690V到1000V、额定电流160A的塑壳断路器，主要用在工业厂房低压进线柜、二级分配电柜、大功率生产设备的前端配电回路中，既可以作为回路的手动分合开关使用，也能在回路出现过载、短路、欠压故障时快速切断电源，避免故障范围扩大，保护后端用电设备与配电线路的安全，在矿山、冶金、装备制造车间这类用电负荷波动大、短路容量较高的场景中应用十分普遍。

　　从功能特性来看，模型完整还原了操作手柄的分合位置标识，ON合闸位置的机械限位结构清晰，手柄操作的行程角度与实物保持一致，同时还原了脱扣指示窗口的结构，当断路器因故障脱扣时，指示件会弹出到对应位置，运维人员可以快速判断跳闸原因。模型上的进出线接线端子结构完全按照实物的接线空间建模，端子的螺栓孔位、压线板的尺寸都做了1:1还原，设计人员在做柜内铜排排布时，可以直接参考模型的端子位置确定铜排的折弯角度与固定位置，避免出现接线空间不足、铜排与其他元器件安全距离不够的问题。断路器侧面的安装卡扣结构也做了完整还原，适配标准35mmDIN导轨安装，同时底部的固定安装孔位也清晰呈现，既支持导轨快速卡装，也支持螺栓固定安装，满足不同柜体的安装需求。

　　建模过程中，对外壳的散热筋结构做了精准还原，断路器大电流工作时的热量会通过外壳的散热结构向外扩散，散热筋的高度、间距都和实物一致，不会因为建模简化影响后续做柜内热仿真时的参考精度。操作机构的联动结构在模型中做了装配层级的区分，手柄、连杆、锁扣结构的相对位置准确，能够直观展示断路器分合闸时的机械动作逻辑，方便电气设计人员给新入职的运维人员做操作培训演示，也能帮助结构设计人员理解低压元器件的机械联锁原理。

　　外形尺寸与安装边界方面，模型的整体宽度、高度、深度都严格按照实物尺寸建模，本体宽度适配多回路配电柜的模数化排布需求，相邻断路器安装时的最小安全间隙可以直接通过模型测量得出，柜内排布时不需要再额外查样本核对安装间距。断路器顶部的灭弧室栅格结构也做了细节还原，灭弧室的排气方向朝向柜体安全泄压区域，设计柜体泄压通道时可以参考模型的排气位置确定导流板的安装角度，避免分断短路电流时喷出的电离气体影响柜内其他元器件的绝缘性能。模型上的标识区域预留了平整的表面结构，后续可以根据实际项目需求添加回路编号、参数标识等内容，和实际工程应用中的标识粘贴位置完全匹配。

　　从设计思路上来说，整个建模过程优先保证安装接口、操作空间、安全距离这些工程设计中最常用的参考要素准确，对于不影响安装与选型的内部非外露细节做了适度简化，既保证模型的参考精度，也不会因为过多细碎特征影响三维装配时的软件运行流畅度，适合在做低压配电柜三维布线、柜内布局校验时直接调用。接线端子的接线空间预留完全符合低压配电设计规范的要求，不同线径的电缆接入后，端子的压线范围、电缆弯曲半径的预留空间都能通过模型直观校验，避免现场施工时出现电缆接不到位、压线螺栓无法紧固的问题。断路器本体与柜门的操作联锁配合位置也在模型上做了对应标识，设计柜外操作机构时，可以直接匹配模型的手柄连接位置，不需要反复测量实物尺寸，大幅缩短配电设备的设计周期。
