往复传动用活塞曲柄联动结构

项目分类:通用机械零部件 发布时间:2021-11-08 ID:375781
  • 往复传动用活塞曲柄联动结构
  • 往复传动用活塞曲柄联动结构
  • 往复传动用活塞曲柄联动结构
  • 往复传动用活塞曲柄联动结构
  • 往复传动用活塞曲柄联动结构
  • 往复传动用活塞曲柄联动结构
  • 往复传动用活塞曲柄联动结构
  • 往复传动用活塞曲柄联动结构
  • 往复传动用活塞曲柄联动结构

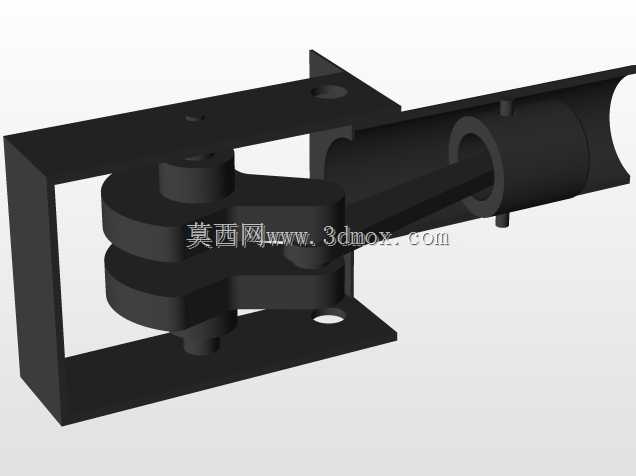

  这套活塞曲柄联动结构,是把旋转动力转化为直线往复输出的经典机械构型,在各类需要往复做功的通用设备里都能见到它的应用场景,从小型空压机的压缩单元,到高压柱塞泵的动力端,再到部分内燃机的核心传动段,这类结构的可靠性直接决定了整套设备的运行寿命与输出效率。从结构布局来看,整套组件采用框架式安装基座作为承载主体,基座上预留的两个对称安装孔位,是用来将整套机构固定在设备的机架安装面上,安装时需要保证曲柄的回转中心与活塞的运动轴线处于同一垂直平面内,否则运行过程中会出现额外的侧向力矩,加剧连杆与活塞配合面的磨损,甚至出现卡滞停机的问题。曲柄部分采用偏心轮式的结构设计,相比传统的分体式曲柄销结构,这种一体式偏心轮的结构刚性更强,

  能够承受更大的往复冲击载荷,在连续高负载运行工况下,不会出现曲柄销松动移位的问题,偏心轮的回转直径直接决定了活塞的往复行程,设计时需要根据设备所需的排量或者做功行程来匹配对应的偏心距,同时要校核偏心轮在最大载荷下的剪切应力,确保长期运行不会出现断裂失效。连接曲柄与活塞的连杆部件,两端分别采用铰接结构与偏心轮、活塞尾部相连,连杆的杆身截面做了等强度优化,在保证足够抗弯、抗扭刚性的前提下,尽可能降低了自身的运动惯量,减少高速往复运行时产生的惯性冲击,铰接位置的配合间隙需要控制在合理公差范围内,间隙过大会导致运行过程中产生明显的敲击异响,加速配合面的磨损,间隙过小则会增大运动阻力,甚至在热胀状态下出现抱死的问题。

  活塞部分采用圆柱式导向结构,外部配套的缸筒段为活塞的往复运动提供精准导向,缸筒的安装法兰与基座框架采用刚性连接,保证缸筒的轴线与活塞运动方向完全重合,活塞与缸筒的配合面需要保证足够的表面粗糙度,降低往复运动时的摩擦阻力,同时根据不同的应用场景,可以在活塞外侧加装密封件,实现腔体的密封,满足压缩介质或者输送介质的密封要求。在实际的设备装配过程中,这套结构的安装边界需要重点关注几个尺寸:首先是基座安装面到曲柄回转中心的高度尺寸,这个尺寸决定了动力输入轴的安装高度,需要和配套的动力输出轴保持同轴;其次是活塞伸出的最大极限位置与最小极限位置的尺寸差,也就是整套结构的工作行程,这个参数需要和设备的工作腔尺寸匹配,

  避免出现活塞撞缸或者行程不足的问题;另外是整套机构的横向安装宽度,需要预留足够的空间,避免运动过程中连杆与周边的设备部件发生运动干涉。从设计思路上来说,这套结构没有采用复杂的异形构件,所有的零部件都是规则的机加工件,加工工艺性好,不需要特殊的加工设备就能完成生产制造,后期维护时的备件替换成本也更低,针对不同的负载工况,只需要调整对应零部件的材质与热处理工艺即可,比如轻载高速工况可以选用铝合金材质降低运动惯量,重载低速工况可以选用合金钢材质并做调质处理提升结构强度。在实际运行过程中,这套结构的动力从曲柄的输入轴端输入,曲柄做整周回转运动,通过连杆带动活塞在缸筒内做规律的直线往复运动,整个运动过程的加速度变化是连续平滑的,只要做好动平衡校正,高速运行时的振动幅度可以控制在很小的范围内,不会对设备的其他部件造成额外的振动影响。很多初次接触这类结构的设计人员,容易忽略连杆摆动过程中产生的横向尺寸变化,在做整机布局时没有预留足够的摆动空间,导致实际装配后连杆和机架发生碰撞,还有的设计人员没有校核活塞的侧向力,导致活塞和缸筒的偏磨问题严重,大幅缩短了密封件和缸筒的使用寿命,这套结构在设计时已经通过优化连杆长度与曲柄偏心距的比值,把活塞受到的侧向力控制在了合理范围内,既保证了结构的紧凑性,又降低了偏磨的风险。
