带安装吊耳的圆柱螺旋减震缓冲构件

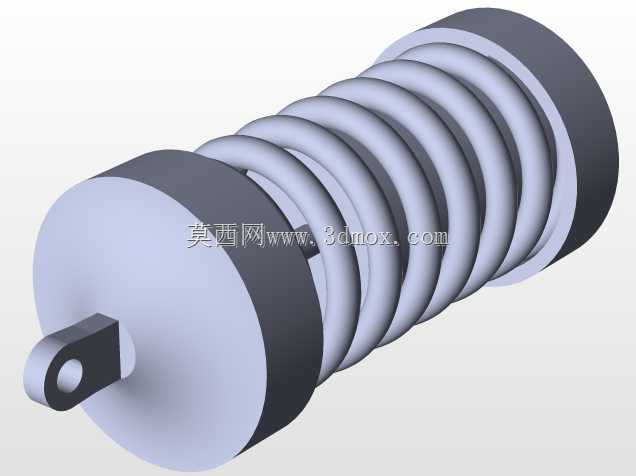

　　这类带端部安装吊耳的圆柱螺旋减震构件，核心应用场景覆盖中小载荷的往复运动缓冲、振动隔离工况，常见于小型动力设备的机脚隔振、轻型输送线的端部缓冲、农用小型机具的行走系减震，也可作为工装夹具的弹性抵紧元件使用，在需要吸收轴向冲击、隔离高频振动的安装位中适配性较强。从实际功能来看，该构件依靠螺旋弹簧的弹性形变吸收冲击动能，两端的刚性端盖一方面约束弹簧的径向窜动，避免弹簧受压时出现侧弯失稳，另一方面为安装结构提供刚性支撑面，端部伸出的单吊耳结构采用带通孔的扁钢成型，可直接通过销轴完成铰接安装，无需额外加工安装法兰，适配铰接式的浮动连接场景，能补偿安装位的少量角度偏差，避免硬连接带来的附加应力。在设计思路上，该构件的弹簧中径、

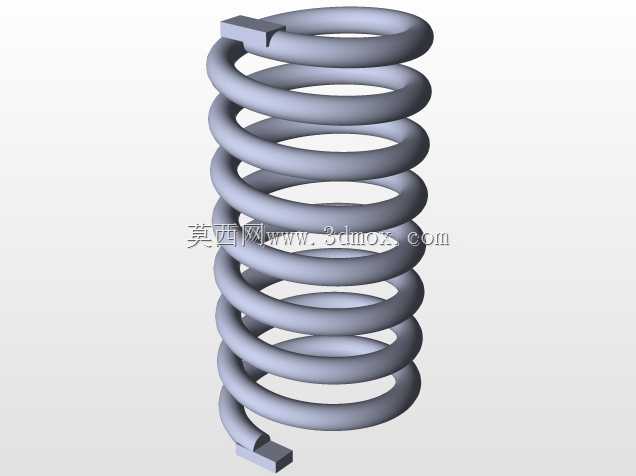

　　有效圈数匹配常规中小载荷工况的刚度需求，弹簧两端并紧磨平后与端盖贴合，保证受力时弹簧圈的受力均匀，不会出现局部应力集中导致的早期断裂；端盖采用圆柱台阶结构，弹簧内圈与端盖的小台阶外圆间隙配合，装配时可直接将弹簧套在台阶上完成定位，无需额外的焊接或粘接工序，装配工艺简单，后期维护更换弹簧时也可快速拆解。端部吊耳与端盖采用刚性连接，吊耳的通孔轴线与弹簧轴线垂直，安装时销轴穿过通孔后，构件可绕销轴小幅摆动，适配被支撑部件的小幅位移，避免弹簧受到非轴向的侧向力，延长弹簧的疲劳寿命。从安装边界来看，该构件的整体外形为圆柱结构，最大外径为弹簧的外圈直径，安装时需预留的径向空间略大于弹簧外径即可，轴向安装尺寸为两端吊耳端面之间的距离，

　　工作时的轴向压缩行程需控制在弹簧有效压缩量范围内，避免并圈导致的刚性冲击；吊耳的通孔直径适配常用的标准销轴，安装位的铰接支座开档尺寸需略大于吊耳的厚度，保证吊耳可灵活转动无卡滞。在实际选型应用中，这类减震构件的刚度由弹簧丝直径、中径、有效圈数共同决定，针对不同的载荷需求可调整弹簧参数，而两端的端盖与吊耳结构可保持通用，降低系列化设计的成本；相比橡胶减震块，这类金属弹簧减震构件耐温范围更广，在油污、粉尘较多的工况下老化速度更慢，使用寿命更长，且弹簧的刚度线性度更好，缓冲行程的可控性更强，适合对缓冲行程有明确要求的工位。建模过程中需重点关注弹簧与端盖的配合间隙，吊耳与端盖的连接位置强度，以及弹簧并紧后的整体长度尺寸，避免装配时出现干涉；

　　同时要校核弹簧受压时的稳定性，当长径比偏大时需在端盖上增加导向结构，避免弹簧受压侧弯。这类构件在实际使用中，还可根据需求在端盖内侧增加阻尼片，提升冲击吸收的效率，减少弹簧回弹带来的二次振动，适配对振动控制要求更高的安装场景。
