工业传动用双片式外链节结构设计

　　链传动作为工业领域应用极广的机械传动形式，在重载输送、动力传递、物料搬运等场景中承担着核心传动功能，而链环作为链条的基础组成单元，其结构合理性直接决定整链的使用寿命、传动平稳性与负载承载能力。本次设计的双片式外链节，是滚子链结构中外链节的典型结构形式，主要适配常规节距的工业滚子链使用场景，覆盖农机传动、输送线驱动、摩托车动力传递、机床进给机构传动等多个常见应用领域。

　　从实际使用场景来看，这类外链节通常与内链节交替铰接，通过销轴贯穿内链节的套筒内孔，形成可相对转动的铰接副，配合链轮轮齿的啮合，实现平行轴之间的动力与运动传递。在重载输送线场景中，多节链环拼接成的输送链条可承载数百公斤的工装与工件，在低速工况下长期运行，这就要求链环的链板具备足够的抗拉强度与抗疲劳性能，避免长期交变载荷下出现链板断裂、销轴松脱的故障。在高速传动场景如摩托车发动机正时链、机床主轴进给链中，链环的铰接间隙、链板形位公差会直接影响传动噪音与传动精度，因此设计阶段需要对各配合面的公差做严格管控。

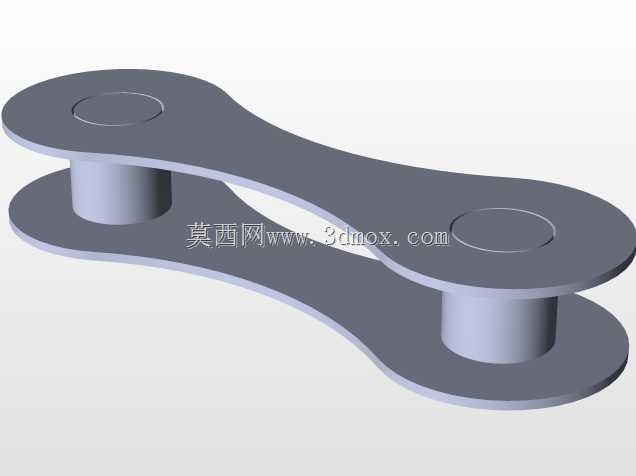

　　从功能特性层面分析，该外链节采用双侧平行链板搭配两个圆柱销轴的结构，两个销轴分别压装在两侧链板的销轴孔内，压装后销轴与外链板之间为过盈配合，保证运行过程中销轴不会与外链板发生相对转动，避免链板孔出现磨损扩孔的问题。销轴伸出链板的端部可通过铆接或者卡簧固定的方式，限制链板的轴向窜动，保证整链的宽度尺寸稳定，避免运行过程中出现卡滞、脱链的问题。链板采用8字形的轮廓设计，并非随意的造型选择，而是经过力学优化的结果：链板在承受拉力载荷时，两个销轴孔位置是应力集中的核心区域，8字形的腰部过渡可以让链板各截面的应力分布更均匀，避免局部应力过高导致的疲劳断裂，同时相比等宽的矩形链板，8字形结构可以有效降低链板的整体重量，减少链条高速运行时的离心力，降低链轮轮齿的啮合冲击。

　　设计思路上，首先需要根据目标适配链条的额定载荷确定链板的厚度与材质，常规工业用链板多采用40Mn或者45Mn钢板冲压成型，经过热处理后达到规定的硬度与抗拉强度，销轴则采用低碳合金钢渗碳淬火处理，保证表面具备足够的耐磨性，芯部具备足够的韧性，承受冲击载荷时不会出现断裂。链板的销轴孔中心距是核心尺寸参数，直接决定链条的节距精度，节距误差过大会导致链条与链轮啮合时出现跳齿、冲击加剧的问题，因此孔位公差需要控制在IT7级精度以内，同时两个销轴孔的轴线平行度需要严格管控，避免销轴压装后出现歪斜，导致铰接副转动卡滞、磨损加剧。链板的外形轮廓需要做倒圆角处理，所有锐边都要去毛刺，一方面避免冲压锐边造成装配划伤，另一方面可以减少应力集中点，提升链板的疲劳寿命。

　　从安装边界与尺寸配合来看，该外链节的两个销轴外径需要与对应内链节的套筒内孔保持间隙配合，保证铰接副可以灵活转动，配合间隙通常控制在0.02-0.05mm之间，间隙过小会导致润滑脂难以进入铰接面，加剧磨损；间隙过大则会导致链条节距伸长过快，缩短整链的使用寿命。两侧链板的内侧间距需要略大于内链节的外侧宽度，预留0.1-0.2mm的间隙，避免内外链板运行过程中出现侧面摩擦，同时该间隙也能容纳一定量的润滑脂，为铰接副提供持续润滑。链板的外轮廓宽度需要小于链轮的齿槽宽度，保证链条与链轮啮合时，链板不会与链轮齿侧发生干涉，销轴的伸出长度需要控制在合理范围，既要保证端部铆接或者卡簧安装的空间，又不能超出链轮的齿宽范围，避免运行过程中销轴端部与链轮侧板或者设备护板发生摩擦。

　　在实际选型与装配过程中，这类外链节需要与对应规格的内链节、套筒、滚子配套使用，装配时需要保证销轴压装到位，两端铆接牢固，铰接副转动灵活无卡滞，整链装配后需要进行预拉处理，消除初始装配间隙，降低链条运行初期的伸长量。日常维护中，需要定期向铰接位置加注润滑脂，减少销轴与套筒之间的磨损，定期检查链板是否出现裂纹、销轴是否出现松脱的情况，及时更换出现损伤的链节，避免链条断裂造成设备故障。
