碗形回转结构工业零部件三维造型

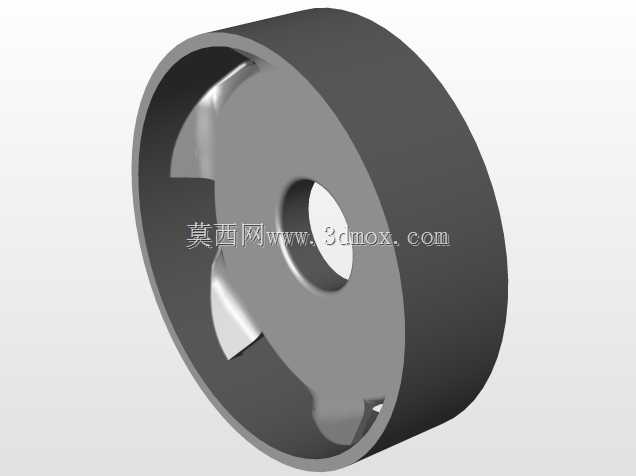

　　这类碗形回转结构件，在轻工成型、物料输送、粉体加工类设备中应用十分广泛，多数作为成型模具的型腔承托部件、或是物料导流的导向轮结构使用，日常接触到的一次性餐具热压成型、颗粒物料的分料导向工位，都能见到同结构零件的身影。从实际工况来看，该零件承担的核心作用是为接触物料提供稳定的型面支撑，同时通过中心孔与设备主轴完成同轴装配，随主轴做定速回转运动，外圆柱面则与设备的机架定位环配合，保证回转过程中径向跳动量控制在工况允许的阈值内，避免型面错位导致的成型缺陷或是物料卡滞问题。

　　设计这类零件时，首先要明确安装边界的约束条件：中心安装孔的公差带需要匹配对应主轴的配合精度，通常选用过渡配合保证装配后的同轴度，同时孔口位置做微小倒角，避免装配时刮伤主轴配合面；外圆柱面的直径尺寸需要和机架上的定位衬套内径匹配，预留合适的间隙保证回转时无卡滞，同时间隙量不能过大，否则会增大回转过程中的径向窜动，影响工作面的成型精度。零件的碗状型腔部分，内壁的曲面弧度需要完全匹配对应加工物料的成型轮廓，曲面过渡位置做圆滑圆角处理，避免应力集中，同时减少物料残留，方便工位切换时的清洁作业。

　　从结构特性来看，该零件属于典型的盘类回转零件，整体壁厚设计遵循均匀过渡原则，外壁为等直径圆柱面，内壁沿轴向做曲面收窄，靠近中心孔位置的壁厚适当增加，提升主轴连接位置的结构强度，避免长期回转受载后出现孔位变形；型腔内部均匀分布的凸起结构，是为了在成型或是导料过程中增加与物料的接触摩擦力，或是为成型件提供定位卡槽，保证物料随零件同步回转，不会出现相对打滑的问题，凸起的边缘同样做钝化处理，避免刮伤接触的工件表面。

　　实际建模过程中，优先采用回转特征构建零件的主体轮廓，先绘制过中心轴线的半剖面草图，标注清楚各段的轴向尺寸、径向尺寸以及曲面的曲率参数，通过回转命令生成基础实体后，再对内部的凸起结构做阵列特征，保证所有凸起沿圆周方向均匀分布，角度偏差控制在允许范围内，最后对所有锐边做倒角或是圆角处理，匹配实际加工的工艺要求。需要注意的是，这类零件如果用于食品接触类的成型工位，型腔表面的粗糙度要求会更高，建模时不需要体现粗糙度参数，但结构上要避免出现死角缝隙，防止物料残留滋生细菌；如果用于重载的冲压成型工位，则需要在中心孔位置设计键槽结构，通过平键传递扭矩，避免主轴和零件之间出现相对转动，保证扭矩传递的稳定性。

　　安装这类零件时，需要先将主轴配合面擦拭干净，涂抹少量润滑脂方便装配，将零件沿轴向推入主轴到位后，通过轴端的锁紧螺母压紧零件端面，锁紧时要对称拧紧固定螺丝，避免零件端面出现偏斜，装配完成后需要手动盘动零件检查回转是否顺畅，有无卡滞或是偏摆问题，空载试运行一段时间确认无异常振动后，再投入正式生产使用。日常维护中，需要定期检查中心孔的配合磨损情况，以及型腔表面的划伤、变形问题，如果出现磨损超差的情况要及时更换，避免影响加工产品的成型精度。
